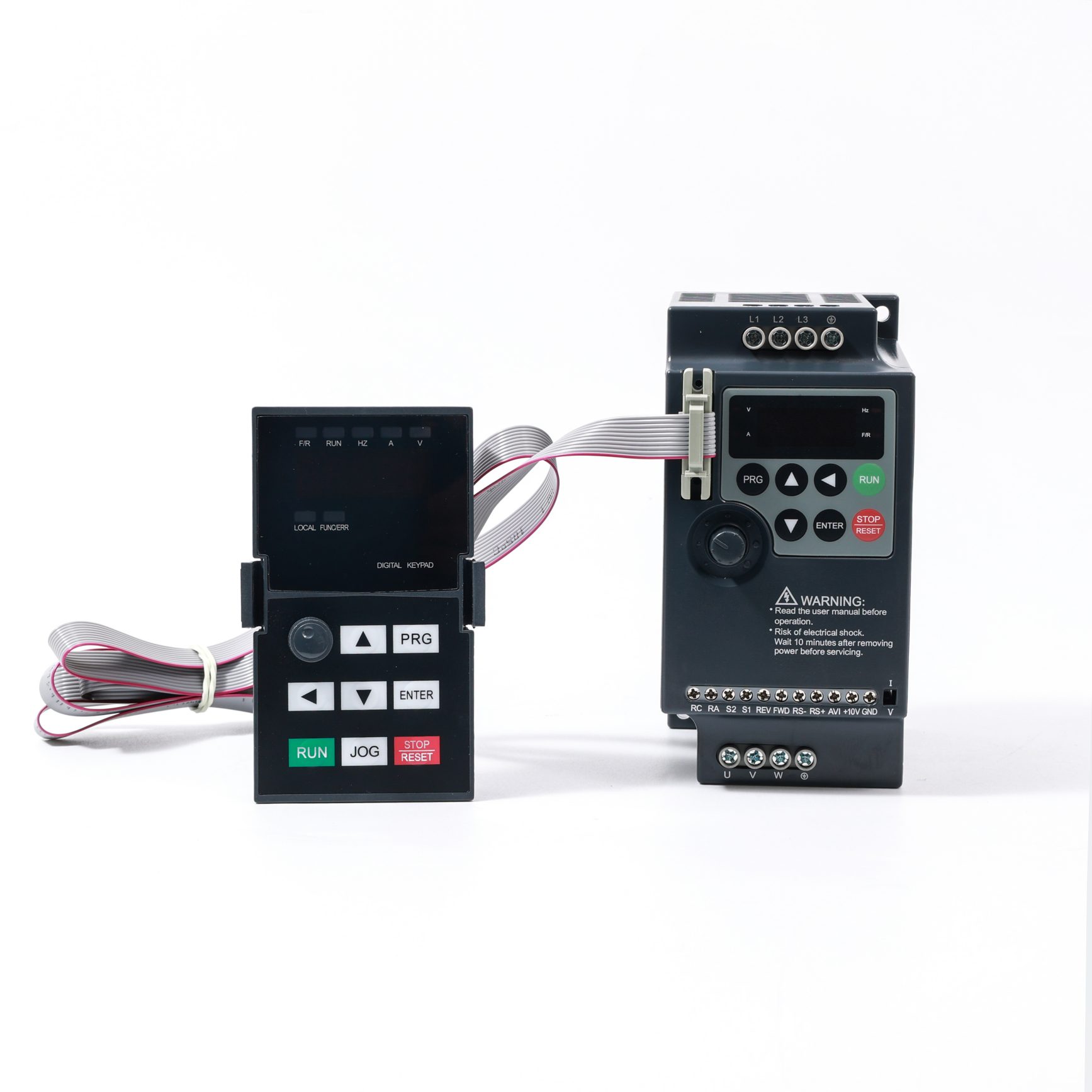

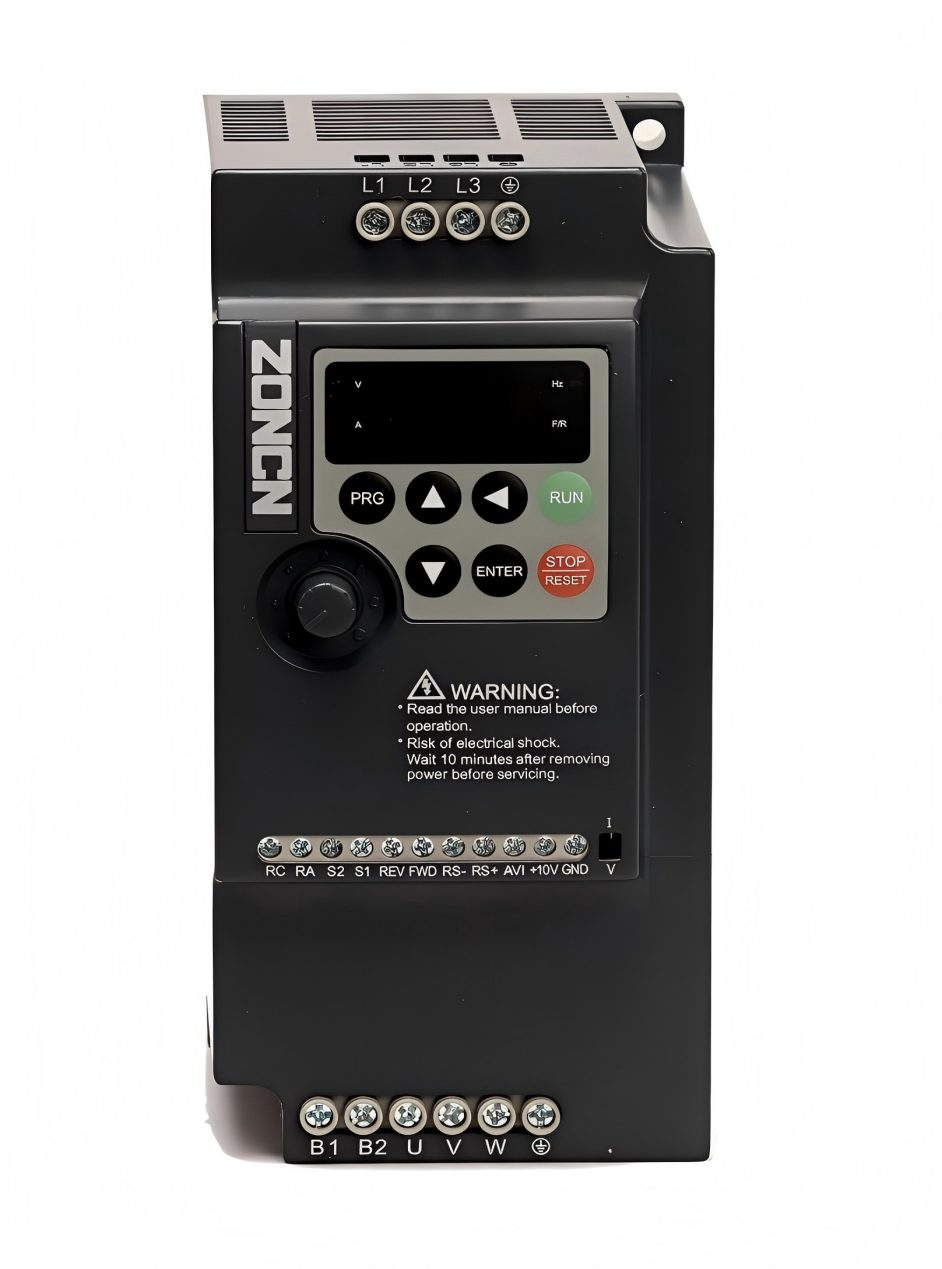

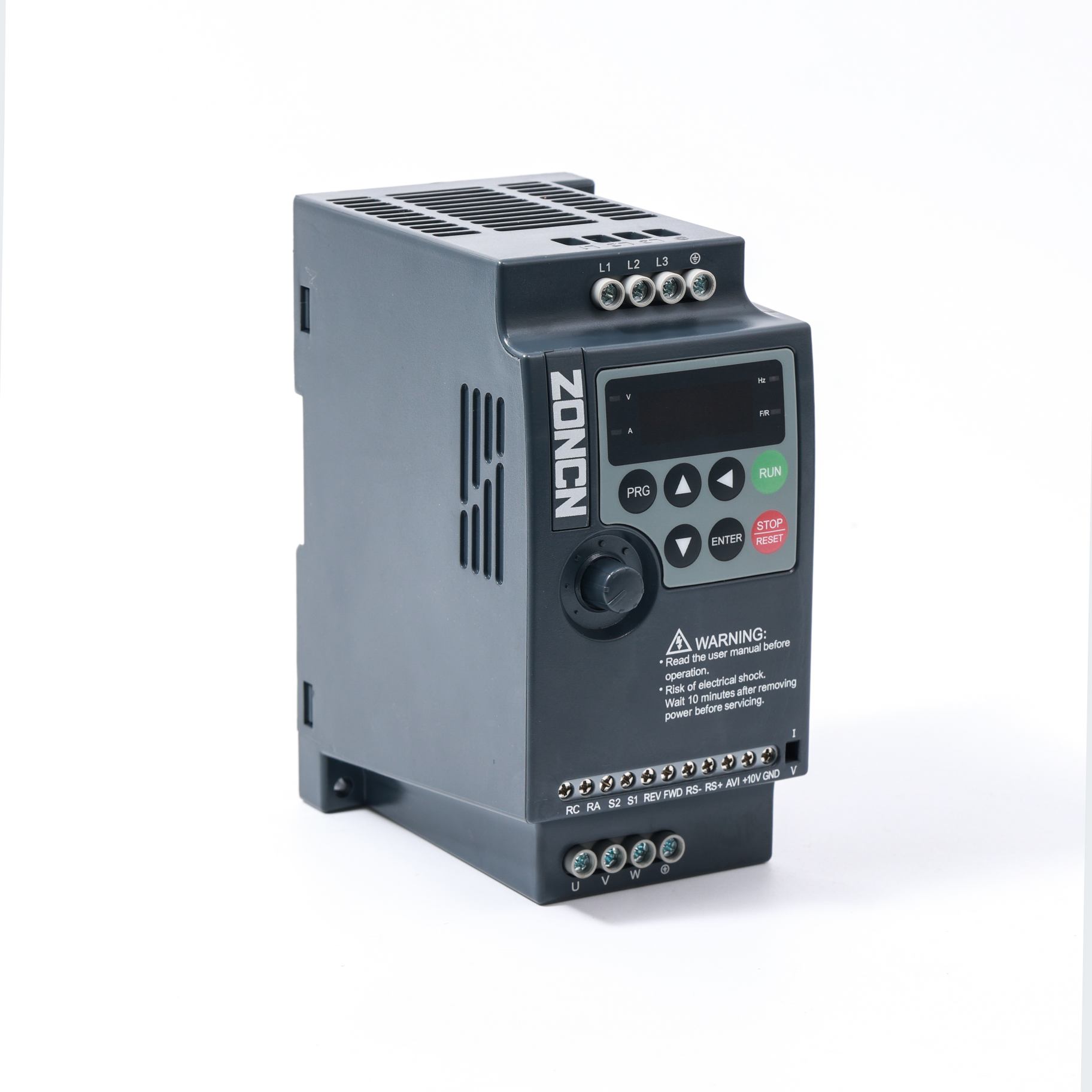

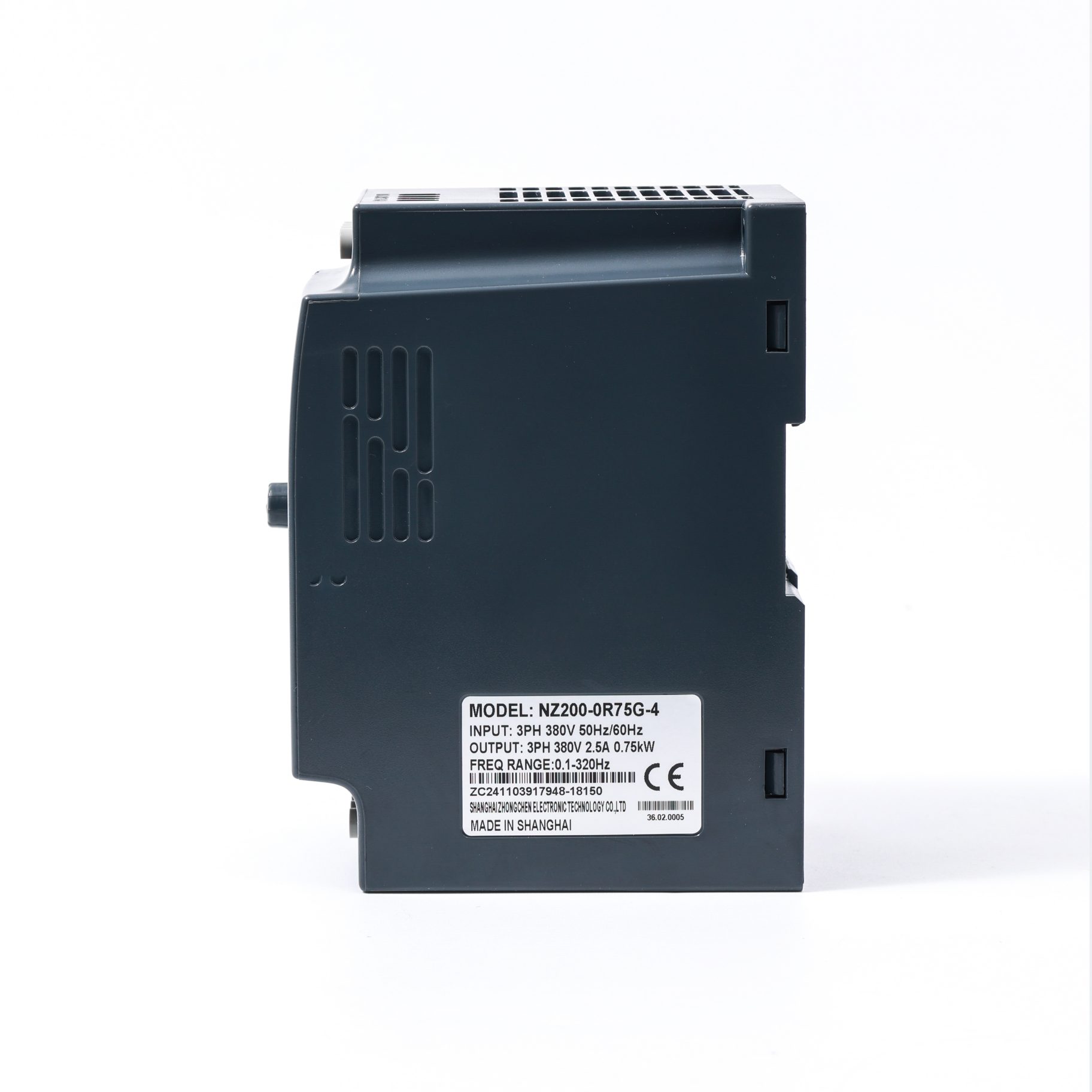

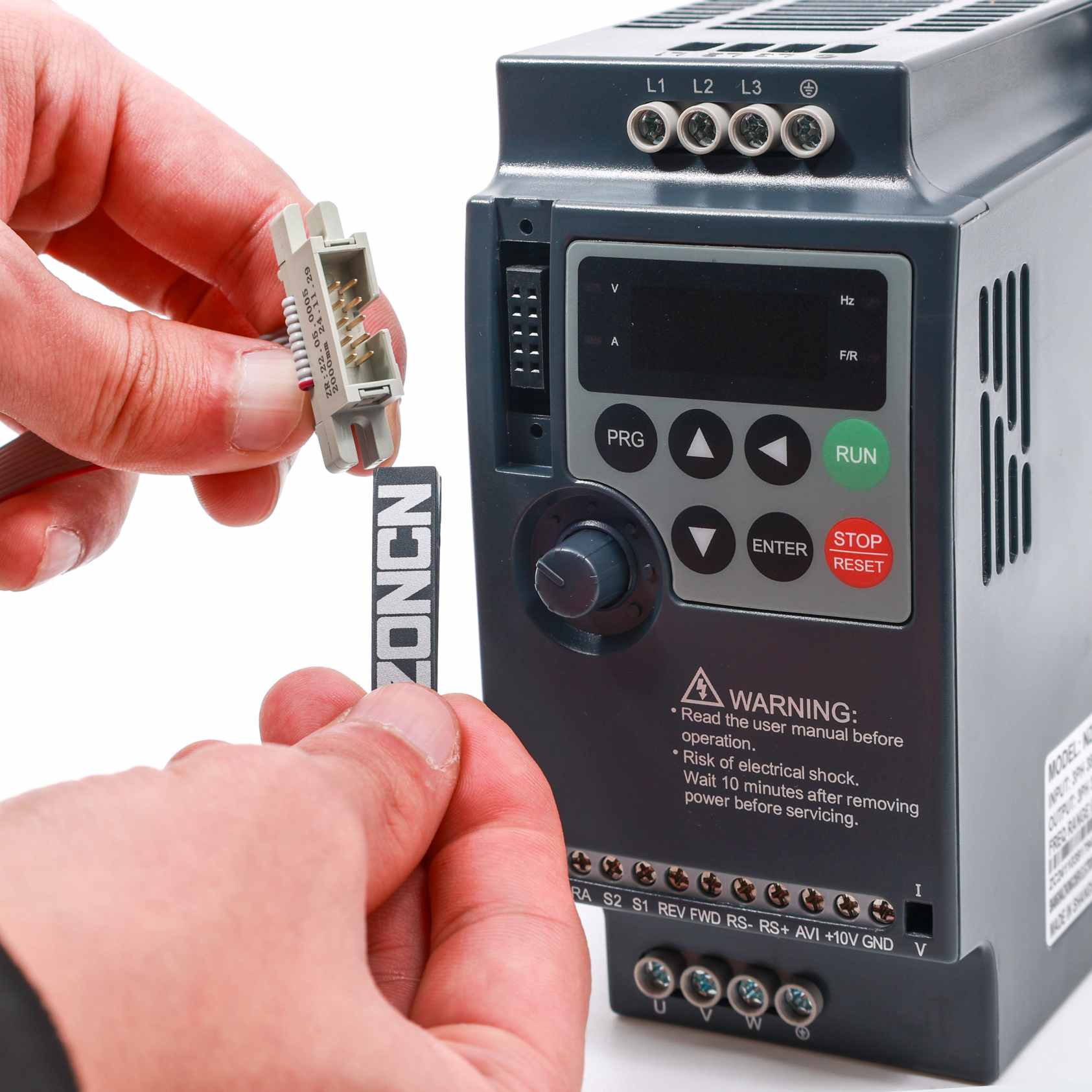

Серия NZ200 — это экономичный векторный частотно-регулируемый привод, поддерживающий высокий крутящий момент, V/F и векторное управление с разомкнутым контуром. Он также поддерживает двигатели с постоянными магнитами (серия NZ200T). Быстрое ограничение потока позволяет снизить частоту срабатывания сигнализации о неисправности.
Номер изделия :
NZ200Минимальный объем заказа (MOQ) :
20Оплата :
Paypal/TT/Western UnionПроисхождение продукта :
Shanghai, ChinaЦвет :
BlackВремя выполнения :
18-30 daysМасса :
Maximum 73kgВекторные инверторы серии NZ200 общего назначения специально разработаны для эффективного управления двигателями в широком диапазоне промышленных применений. Созданные на основе принципов простоты и надежности, эти устройства обеспечивают превосходную производительность, высокую перегрузочную способность и простоту установки. Высокий крутящий момент гарантирует плавный запуск двигателя при больших нагрузках.
Характеристики продукта
• Векторный контроль с разомкнутым контуром, управление V/F
• Время работы от перегрузки составляет 60 секунд при токе, превышающем номинальный, и 3 секунды при токе, превышающем номинальный.
• Высокая производительность; адаптация к окружающей среде
• Простая конструкция; Компактный размер; Легкая установка
• Экономичный инвертор с векторным управлением, высокий крутящий момент, двигатель работает плавно при больших нагрузках.
Мгновенная остановка не означает остановку.
• Функции защиты: защита от обрыва фазы на выходе, защита от перегрузки по току, защита от перенапряжения, защита от перегрузки, защита от перегрева и т. д.
• Поддержка двигателей с постоянными магнитами (серия NZ200T)
• Диапазон мощности: 380 В, 3,7~55 кВт
Технические характеристики
| Элемент | Спецификация NZ200 |
Режим управления | Бессенсорное управление вектором потока (SFVC) Управление напряжением/частотой (V/F) |
Максимальная частота | Векторное управление: 0-320 Гц Управление V/F: 0-3200 Гц |
Несущая частота | 1 кГц~16 кГц Несущая частота автоматически регулируется в зависимости от характеристик нагрузки. |
Вход частотное разрешение | Цифровая настройка: 0,01 Гц Аналоговая настройка: Максимальная частота 0,025% |
Начальный момент затяжки | G: Тип: 0,5 Гц/150% (SVC) P: Тип: 0,5 Гц/100% |
Диапазон скоростей | 1:100(SVC) |
Стабильность скорости точность | ±0,5%(SVC) |
Перегрузочная способность | Тип G: 60 с при 150% от номинального тока, 3 с при 180% от номинального тока. Тип P: 60 с при 120% от номинального тока, 3 с при 150% от номинального тока. |
Увеличение крутящего момента | Автоматическое ускорение; Настраиваемое ускорение: 0,1%~30,0% |
кривая VF | Прямая кривая VF; Многоточечная кривая VF; Кривая VF в степени N (1,2-степенная, 1,4-степенная, 1,6-степенная, 1,8-степенная, 2-степенная) |
Разделение VF | 2 типа: полное разделение; частичное разделение. |
Режим нарастания | Прямолинейный уклон; S-образный уклон; Четыре группы времени ускорения/замедления: 0~6500,0 с |
Простой ПЛК, несколько предустановленных скоростей. | Он позволяет реализовать до 16 скоростей с помощью простой функции ПЛК или комбинации состояний терминалов. |
Автонапряжение регулирование (AVR) | Он способен автоматически поддерживать постоянное выходное напряжение при изменении напряжения в сети. |
Быстрое ограничение тока | Это помогает избежать частых перегрузок по току в приводе переменного тока. |
Ограничение крутящего момента и контроль | Она может автоматически ограничивать крутящий момент и предотвращать частые срабатывания защиты от перегрузки по току во время работы. |
Встроенный ПИД-регулятор | Это позволяет легко реализовать систему управления с замкнутым контуром, управляемую технологическим процессом. |
Быстрое ограничение тока | Это помогает избежать частых перегрузок по току в приводе переменного тока. |
управление JOG | Диапазон частот JOG: 0,00–50,00 Гц Время разгона/замедления JOG: 0,0–6500,0 с |
торможение постоянным током | Частота торможения постоянным током: от 0,00 Гц до максимальной частоты. Время торможения: 0,0–100,0 с. Текущее значение торможения: 0,0%–100,0% |
Мгновенный Отключение электроэнергии не прекращается | Энергетическая составляющая обратной связи от нагрузки компенсирует снижение напряжения, позволяя приводу переменного тока продолжать работу в течение короткого времени. |
Управление временем | Диапазон времени: 0,0 мин ~ 6500,0 мин |
Коммуникация | RS485 |
Выполните инструкцию канал | Имеется клавиатура, имеется управляющий терминал, имеется последовательный коммуникационный порт. Переключение может осуществляться различными способами. |
Источник частоты | 10 типов: цифровой сигнал, аналоговое напряжение, аналоговый ток, импульс. |
Технические характеристики
| Модель | Номинальная выходная мощность (кВт) | Номинальный входной ток (А) | Номинальный выходной ток (А) | Мощность двигателя (кВт) |
| Входное напряжение (В): 1 фаза переменного тока 220 В ± 15% | ||||
| NZ200-0R4G-2 | 0,4 | 5.4 | 2.5 | 0,4 |
| NZ200-0R75G-2 | 0,75 | 7.2 | 5 | 0,75 |
| NZ200-1R5G-2 | 15 | 10 | 7 | 15 |
| NZ200-2R2G-2 | 2.2 | 16 | 11 | 2.2 |
| NZ200-3R7G-2 | 3.7 | 17 | 16.5 | 3.7 |
| Входное напряжение (В): 3 фазы переменного тока 380 В ±15% | ||||
| NZ200-0R4G-4NZ | 0,4 | 3.4 | 12 | 0,4 |
| NZ200-0R75G-4 | 0,75 | 3.8 | 2.5 | 0,75 |
| NZ200-1R5G-4 | 15 | 5 | 3.7 | 15 |
| NZ200-2R2G-4 | 2.2 | 5.8 | 5 | 2.2 |
| NZ200-3R7G/5R5P-4 | 3.7 | 10.7 | 9 | 3.7 |
| NZ200-5R5G/7R5P-4 | 5.5 | 14.6 | 13 | 5.5 |
| NZ200-7R5G/11P-4 | 7.5 | 20 | 17 | 7.5 |
| NZ200-11G/15P-4 | 11 | 26 | 25 | 11 |
| NZ200-15G/18.5P-4 | 15 | 35 | 32 | 15 |
| NZ200-18.5G/22P-4 | 18.5 | 38 | 37 | 185 |
| NZ200-22G/30P-4 | 22 | 46 | 45 | 22 |
| NZ200-30G/37P-4 | 30 | 62 | 60 | 30 |
| NZ200-37G/45P-4 | 37 | 76 | 75 | 37 |
| NZ200-45G/55P-4 | 45 | 92 | 90 | 45 |
| NZ200-55G/75P-4 | 55 | 113 | 110 | 55 |
| NZ200-75G/90P-4 | 75 | 157 | 150 | 75 |
| NZ200-90G/110P-4 | 90 | 180 | 176 | 90 |
| NZ200-110G/132P-4 | 110 | 214 | 210 | 110 |
| NZ200-132G/160P-4 | 132 | 256 | 253 | 132 |
| NZ200-160G/185P-4 | 160 | 307 | 300 | 160 |

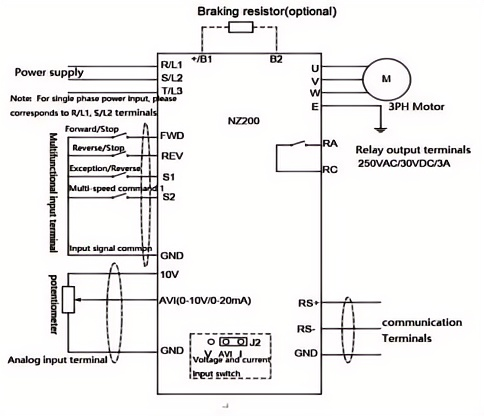

Типичная схема подключения
0,75~37 кВт

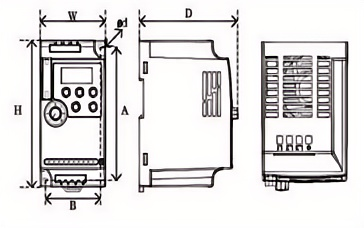

Измерение
Примечание: Поддерживается стандартный монтаж на DIN-рейку 35 мм (для устройств мощностью менее 5,5 кВт).
Модель | W | H | D | A | B | Φd |
|---|---|---|---|---|---|---|
| Входное напряжение: 1 фаза переменного тока 220 В ± 15% | ||||||
| NZ200-0R4G-2 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
| NZ200-0R75G-2 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
| NZ200-1R5G-2 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
| NZ200-2R2G-2 | 85 | 180 | 116 | 167 | 72 | 5.5 |
| NZ200-3R7G-2 | 85 | 180 | 116 | 167 | 72 | 5.5 |
| Входное напряжение: 3 фазы переменного тока 380 В ± 15% | ||||||
| NZ200-0R4G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
NZ200-0R75G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
NZ200-1R5G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
NZ200-2R2G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
NZ200-3R7G/5R5P-4 | 85 | 180 | 116 | 167 | 72 | 5.5 |
NZ200-5R5G/7R5P-4 | 85 | 180 | 116 | 167 | 72 | 5.5 |
NZ200-7R5G/11P-4 | 106 | 240 | 153 | 230 | 96 | 4.5 |
NZ200-11G/15P-4 | 106 | 240 | 153 | 230 | 96 | 4.5 |
NZ200-15G/18.5P-4 | 151 | 332 | 165.5 | 318 | 137 | 7 |
NZ200-18.5G/22P-4 | 151 | 332 | 165.5 | 318 | 137 | 7 |
NZ200-22G/30P-4 | 151 | 332 | 165.5 | 318 | 137 | 7 |
NZ200-30G/37P-4 | 217 | 400 | 201 | 385 | 202 | 7 |
NZ200-37G/45P-4 | 217 | 400 | 201 | 385 | 202 | 7 |
NZ200-45G/55P-4 | 300 | 470 | 240 | 455 | 200 | 4.5 |
NZ200-55G/75P-4 | 300 | 470 | 240 | 455 | 200 | 4.5 |
NZ200-75G/90P-4 | 275 | 630 | 310 | 612 | 200 | 4.5 |
NZ200-90G/110P-4 | 275 | 630 | 310 | 612 | 200 | 4.5 |
NZ200-110G/132P-4 | 275 | 630 | 310 | 612 | 200 | 4.5 |
NZ200-132G/160P-4 | 400 | 715 | 310 | 695 | 320 | 11 |
NZ200-160G/185P-4 | 400 | 715 | 310 | 695 | 320 | 11 |
