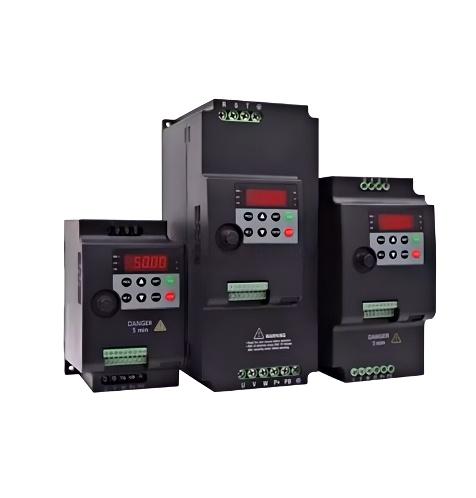

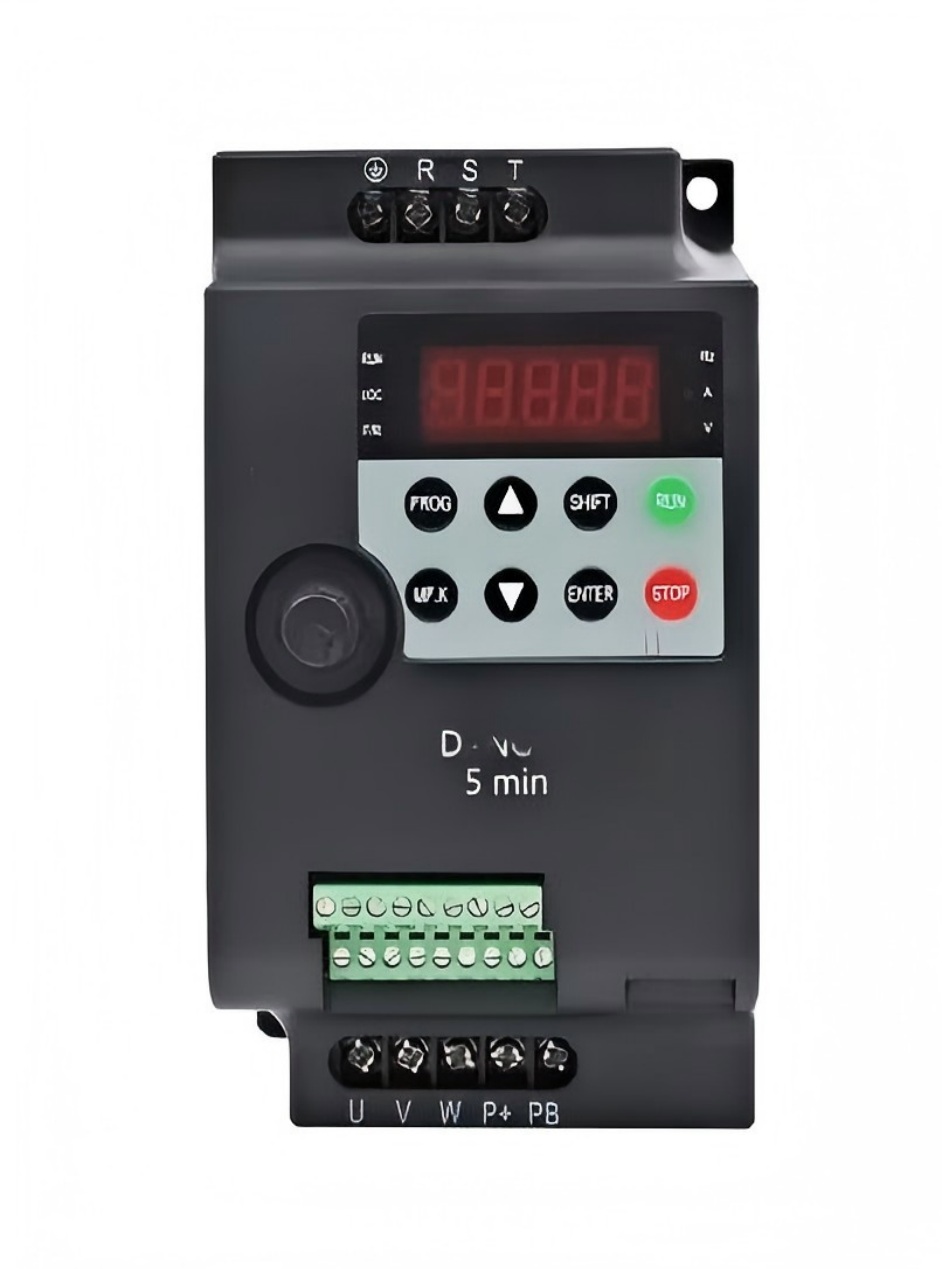

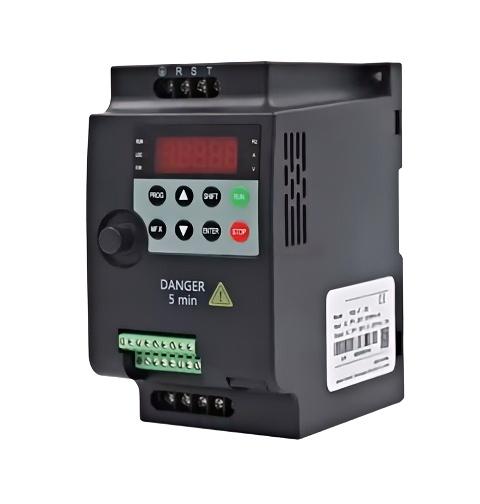

Серия H2000 — это недорогие преобразователи частоты переменного тока, специально разработанные для применений с малой мощностью.
Номер изделия :
H2000Минимальный объем заказа (MOQ) :
20Оплата :
Paypal/TT/Western UnionПроисхождение продукта :
Shanghai, ChinaЦвет :
BlackВремя выполнения :
18-30 daysМасса :
8.5kgЭтот недорогой преобразователь переменного тока специально разработан для применений с малой мощностью. Он имеет тот же внешний вид и функциональность, что и серия Delta L, включая регулируемую кривую V/F, несущую частоту до 10 кГц, автоматическое повышение крутящего момента и компенсацию скольжения, встроенный Modbus (RS485) и встроенный фильтр электромагнитных помех.

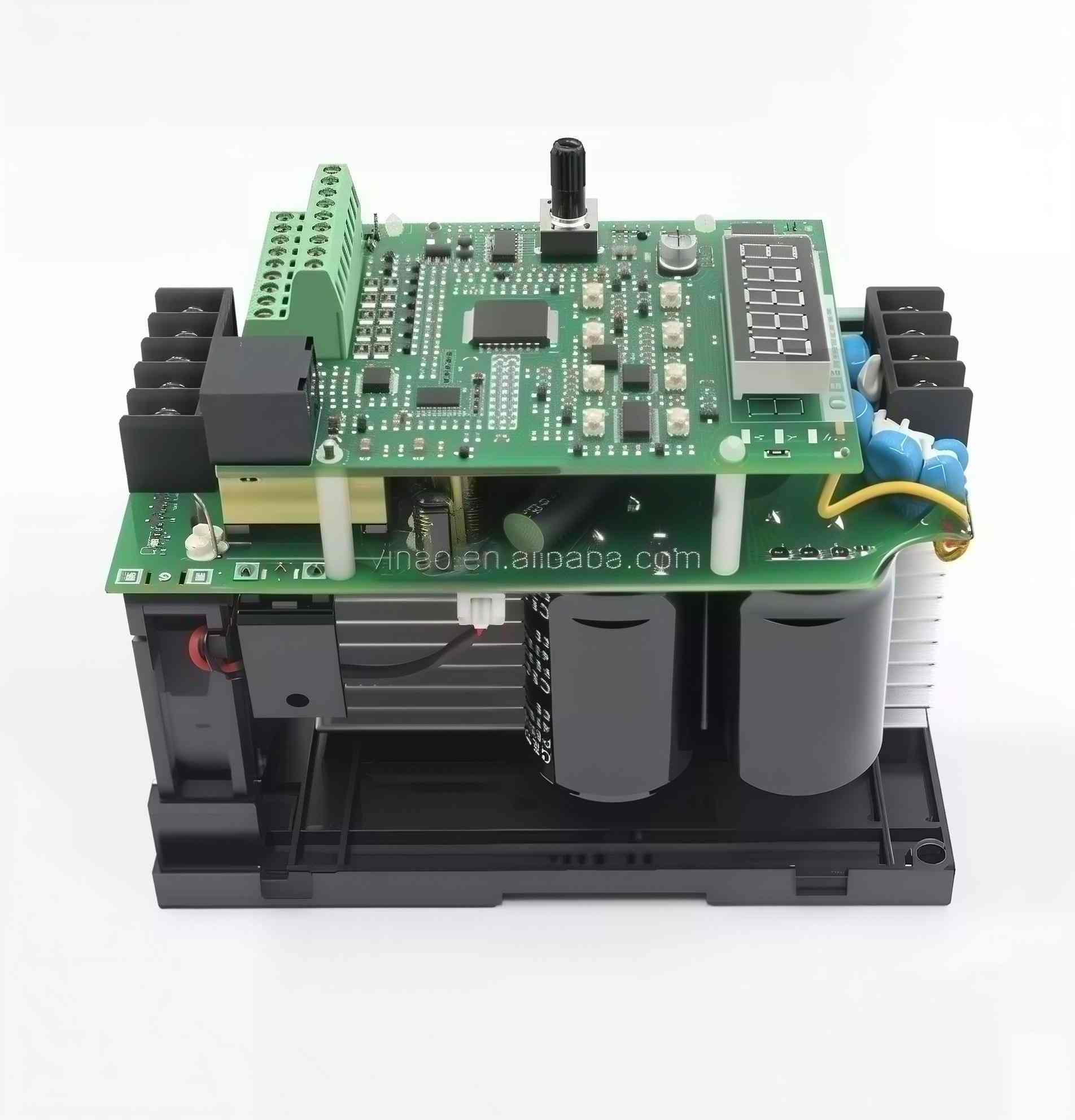

Характеристики продукта
Технические характеристики
Элемент | Спецификация H2000 |
Входное напряжение | Одинокий Фаза/Третья Фаза 200-240 В,Три Фаза 380~440 В Колебания no больше чемн±10% ,Дисбаланс Ставка <3%. |
Вход Частота | 50/60 Гц ± 5% |
Выходное напряжение | 0 В~Входное напряжение |
Выход Частота | Векторное управление: 0~300 Гц Регулировка V/F: 0~3200 Гц |
Производительность | |
Перегрузочная способность | 150% номинальный выходной ток для 1 минута, 180%номинальный выходной токт для 2 секунд. |
Контроль Метод | Вектор управления с разомкнутым контуром (SVC), V/Fконтроль |
Выполнить команду Параметр Метод | Операция Настройки панели Внешний Терминал Обстановка, общение Параметр. |
Настройка скорости Метод | Цифровая настройка, аналоговая настройка/pнастройка импульса, коммуникационная среда. |
Настройка скорости Разрешение | Цифровая настройка: 0,01 Гц. Аналоговая настройка: 1% × максимальная частота |
Регулировка скорости Точность | SVC: ±0,5% |
Регулировка скорости Диапазон | СВК: 1:100 |
Управление крутящим моментом Ответ | СВК: <200 мс |
Пусковой момент | СВК: 150% номинального крутящего момента/0,5 Гц |
Особенный Особенность | |
Программируемый Вход & Выходные клеммы | Терминалы ввода и выводафункция может быть отредактировано |
Процесс ПИД Корректирование Функция | Встроенный процесс ПИД модуль |
Простой ПЛК Функция | Встроенный простой ПЛК модуль, который может реализоватьсинхронизация и многосегментный частотный выходпомещать. |
Текстильное покачивание Функция | Встроенная частота качания текстильного полотнафункция нци модуль |
Защитная функция | |
Перенапряжение, остановка | автоматическое управление напряжением шины предотвращать над неисправность напряжения |
Автоматический ток Ограничение Защита | Выходной ток является авторомоматически ограниченный to предотвращение перегрузок по току |
Перегрузка Предварительная сигнализация иТревога | Перегрузка Предварительное предупреждение и защита |
Выход Фаза Потеря Защита | Выход автоматическое обнаружение потери фазы и функция сигнализации |
Перенапряжение и Перелив Ларек Контроль | Автоматическое ограничение тока и напряжения в течениеоперация для предотвращения частых перегрузок по токунт и срабатывание защиты от перенапряжения |
Выходное короткое замыкание на землю Защита | Эффективная функция защиты длякороткий выход цепь к земле |
Выход Поэтапно-фазно Короткое замыкание Защита | Выход межфазный короткийэффективная схема Т функция защиты |
Вход & Выход | |
Внешний аналоговый власть поставлять | +10В ,грузоподъемность 100 мА |
Внешний цифровой власть поставлять | +24 В ,нагрузочная способность 200 мА |
Аналоговый Вход | AI1: Напряжение 0~10 В/0-20 мА |
Аналоговый выход напряжения | AOV: 0~10V |
Аналоговый ток Выход | AOI: 0~20 мА |
Цифровой Вход | DI1~DI5 (DI5 может be выбратьТед as a высокий- импульс скорости сигнал) |
Цифровой выход | ФМ: FM может быть выбран в качестве высокочастотныйчастота выход импульсного сигнала |
Релейный выход | ТА/ТБ/ТЦ: Контакт номинал 250 В переменного тока/3А или 30 В постоянного тока/1 А |
МОДБУС Коммуникация | A+、B- |
Операция Отображать | |
ВЕЛ Отображать | Установить частоту, выходную частоту, выходной сигнал напряжение, выходной ток, мощность двигателяид, выводкрутящий момент, цифровые клеммы, параметры состоянияерс,параметры меню программирования и вина коды и т. д. |
Индикатор Свет | 3 единицы показатели, 3 статуса показатели. |
Экологические характеристики | |
Рабочая температура | -10~+40°C, Максимальная температуратемпература составляет 50°C. Изменение температуры воздуха меньше 0,5°C/мин, снижение мощности на 40–50°C необходимый, снижение выходного тока на 2% для каждого 1°C. |
Хранилище Среда Температура | -40~+70°C |
Приложение | В помещении, вдали от прямых солнечных лучей и пыли. коррозионный газ, легковоспламеняющийся газ,масло туман, вода пар, капающая вода или соль и т. д. |
Высота | Меньше, чем 1000 метры, дерейтинг is необходимый более чем 1000 метер. |
Влажность | Влажность менее 95%, нет конденсация |
Вибростойкость | 3,5 м/с² при частоте 2–9 Гц, 10 м/с² при 9~200 Гц(IEC60721-3-3). |
Защита Степень | IP20 |
Загрязнение Уровень | Класс 2 (сухой, непроводящая пыль загрязнение) |
Сертификация | |
CE | Весь сериал имеет Прошел сертификацию CE. |
Дополнительные аксессуары | |
Клавиатура | Весь сериал поддерживает бывшихвнутренний клавиатурачерез стандартную сетьорк кабель |
Технические характеристики

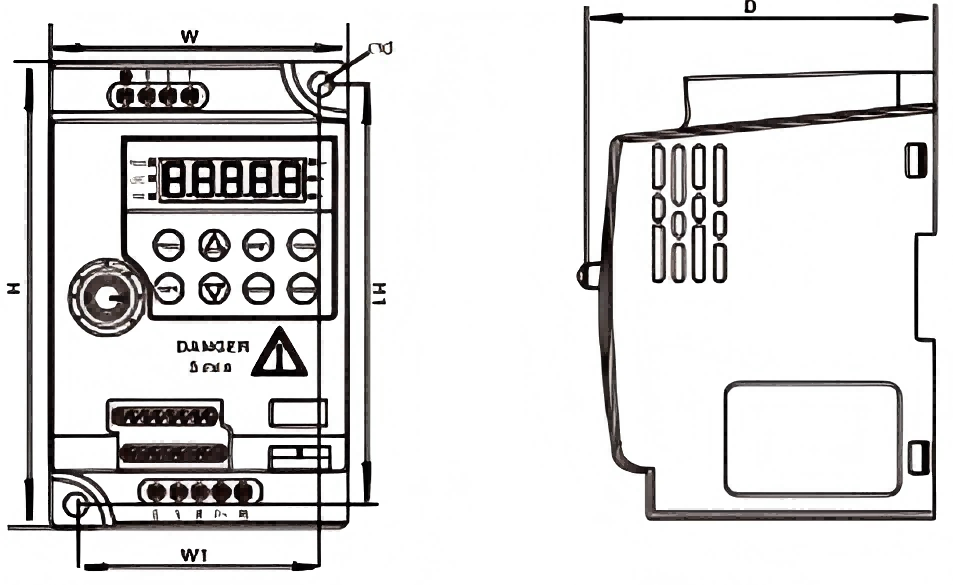

Модель | Адаптируемый Мотбор (кВт) | Вход Текущий (А) | Выход Текущий (А) | Ставка Емкость (КВА) | W (мм) | H (мм) | D (мм) | W1 (мм) | H1 (мм) | ΦD (мм) | GW (кг) |
| 1Фаза Ввод и 3 Фаза Выходut 220 В (-15%~+15% допустимая погрешность) | |||||||||||
H2000-0R4G-2 | 0.40 | 6.50 | 2.10 | 0,70 |
85 |
142 |
116 |
73 |
136 |
5 |
1.0 |
H2000-0R75G-2 | 0,75 | 8.20 | 4.00 | 1.50 | |||||||
H2000-1R5G-2 | 1.50 | 14.0 | 7.00 | 3.00 | |||||||
H2000-2R2G-2 | 2.20 | 23.0 | 9.60 | 4.00 | |||||||
H2000-4RDG-2 | 4.00 | 39.0 | 16.5 | 5.90 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 | |
H2000-5R5G-2 | 5.50 | 60.0 | 25.0 | 8.50 | |||||||
| Трехфазный вход и трехфазный выход 220 В (-15%~+15% допустимая погрешность) | |||||||||||
H2000-4RDG-2 | 4.00 | 19.0 | 16.5 | 5.90 |
106.5 |
240.5 |
148 |
96 |
230 |
5 |
3.0 |
H2000-5R5G-2 | 5.50 | 28.0 | 25.0 | 8.50 | |||||||
H2000-7R5G-2 | 7.50 | 35.0 | 30.0 | 11.0 | |||||||
H2000-11G-2 | 11.0 | 47.0 | 45.0 | 16.0 | |||||||
Трехфазный вход и трехфазный выход 380 В (-15)%~+15%Поправка) | |||||||||||
H2000-0R75G-4 | 0,75 | 3.40 | 2.10 | 1.50 |
85 |
142 |
116 |
73 |
136 |
5 |
1.0 |
H2000-1R5G-4 | 1.50 | 5.00 | 3.80 | 3.00 | |||||||
H2000-2R2G-4 | 2.20 | 5.80 | 5.10 | 4.00 | |||||||
H2000-4RDG-4 | 4.00 | 10.5 | 9.00 | 5.90 | 95 | 180 | 120 | 83 | 168 | 2.0 | |
H2000-5R5G-4 | 5.50 | 14.6 | 13.0 | 8.90 | |||||||
H2000-7R5G-4 | 7.50 | 19.0 | 17.0 | 11.0 |
106.5 |
240.5 |
148 |
96 |
230 |
3.0 | |
H2000-11G-4 | 11.0 | 28.0 | 25.0 | 16.0 | |||||||
H2000-15G-4 | 15.0 | 35.0 | 32.0 | 21.0 | |||||||

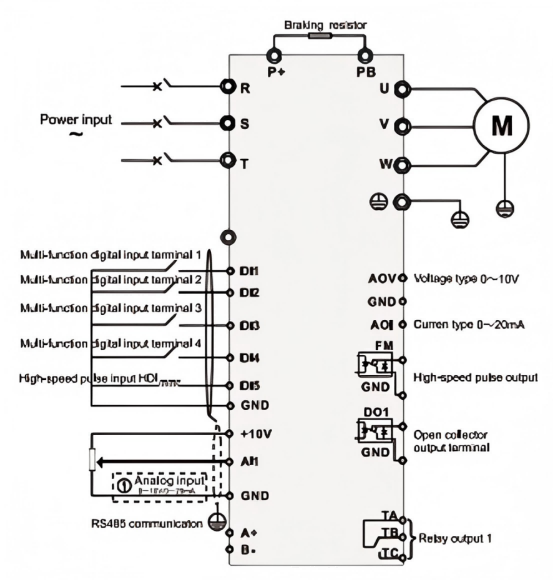

Типичная схема подключения


Примечание:
Все инверторы серии H2000 имеют одинаковую схему подключения цепи управления.
На рисунке выше показана принципиальная схема подключения трехфазного инвертора на 380 В.
Клемма o обозначает клемму главной цепи, а клемма цепи управления — клемму цепи управления.
