Высокопроизводительный программируемый логический контроллер серии ZQ600

ZQ600 series High-performance Programmable Logic Controller

Высокопроизводительный программируемый логический контроллер серии ZQ600

ZQ600 отличается мощными аппаратными и программными конфигурациями, широкими коммуникационными интерфейсами, гибкой и универсальной производительностью, что делает его высокопроизводительным программируемым логическим контроллером.

Номер изделия :
ZQ600
Минимальный объем заказа (MOQ) :
1
Оплата :
Paypal/TT/Western Union
Происхождение продукта :
Shanghai, China
Время выполнения :
18-30 days
Масса :
1 kg

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Серия ZQ600 — это высокопроизводительные ПЛК, представленные компанией ZhongChen. Их конструкция и разработка полностью соответствуют открытым спецификациям ПЛК и стандартам IEC 61131-3, поддерживая такие языки программирования, как ST, LD, SFC и CFC. Они отличаются мощным процессором, стабильной и надежной программно-аппаратной системой, а также широкими возможностями расширения. Эта серия в основном используется в сценариях управления движением и сложных сетевых конфигурациях на производственных линиях, особенно подходит для многоканального сервоуправления, кольцевых сетей EtherCAT и интеграции нескольких протоколов шин.

Характеристики продукта

Мощная конфигурация аппаратного и программного обеспечения.

Двухъядерный/четырехъядерный процессор, тактовая частота 1,4/1,6 ГГц, скорость обработки инструкций в наносекундах.
Синхронное управление по 32 осям с периодом 500 мкс, синхронное управление по 64 осям с периодом 1 мс.
Программная емкость 128 МБ, емкость данных 128 МБ (включая поддержку 5 МБ при сбое питания).

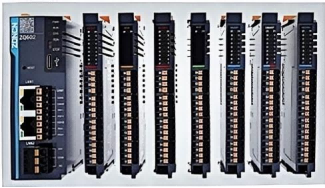

Основной блок может быть расширен за счет 32 модулей ввода/вывода серии QY20, поддерживающих DI, DO, AD, DA, PT и TC. Данные сохраняются даже при отключении электропитания без необходимости использования внешнего модуля ИБП.

Комплексные коммуникационные интерфейсы

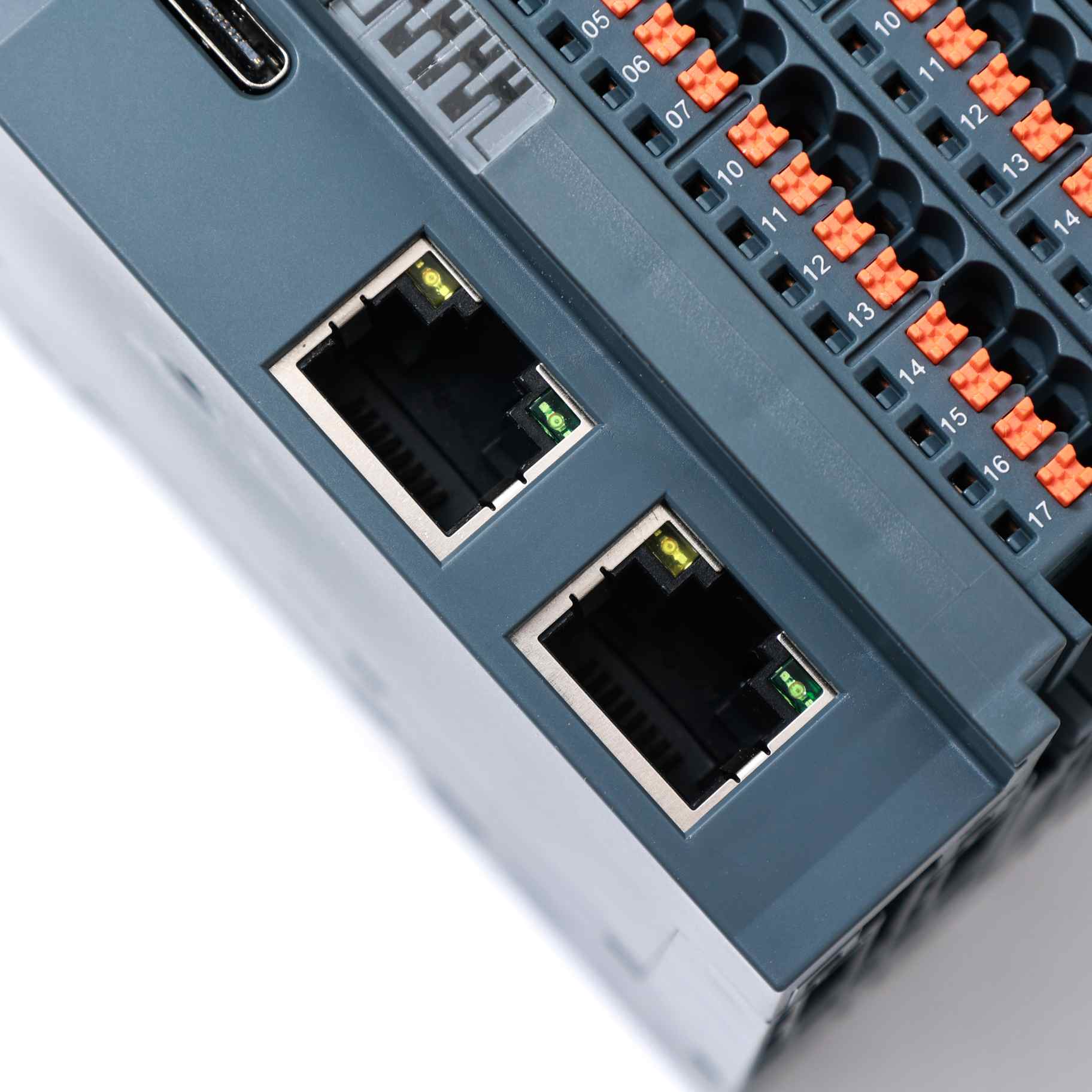

Поддерживает два порта Ethernet, LAN1 из которых может быть сконфигурирован как EtherCAT. EtherCAT поддерживает управление до 32/64/96 осей и может подключать 256 ведомых устройств EtherCAT. LAN2 поддерживает ProfiNET master, а LAN1 и LAN2 поддерживают по 63 ведомых устройства Modbus TCP и 50 сессионных (клиентских) соединений OPC UA. LAN1 и LAN2 поддерживают как EtherNET/IP master, так и slave.
Поддерживает два канала связи RS485 (как в режиме ведущего, так и в режиме ведомого) и один канал связи CAN, включая 127 ведомых устройств при использовании в режиме открытого ведущего CAN. Также поддерживается протокол CAN Free.
Поддерживается загрузка программ мониторинга и обновление прошивки через USB.
Поддерживает настройку протокола сетевого порта RJ45, а также Modbus или EtherNet/IP с несколькими IP-адресами различных сетевых сегментов через модули расширения функций.

Гибкое и комплексное исполнение.

Цикл 1 мс, синхронное управление по 8 осям, поддержка до 64 осей.
Вся серия поддерживает линейную, звездообразную и кольцевую сетевую топологию EtherCAT. Возможна интеграция с филиалами с помощью модулей расширения.

Технические характеристики

Элемент		ZQ601	ZQ602	ZQ604
Входной источник питания		DC24V 10%, максимальный ток 4 А, типичный ток 2,4 А, поддержка защиты от короткого замыкания/обратного подключения, внешний ИБП не требуется.
внутреннее хранилище		4G
Объем данных/хранилища		128 МБ программной памяти, 128 МБ памяти для хранения данных (5 МБ памяти для хранения данных в выключенном состоянии)
Технические характеристики связи	EtherCAT	Один главный орган, поддерживающий расширение.	Один главный орган, который поддерживает расширение.	Один главный орган, который поддерживает расширение.
	Modbus RTU	Маршрут 2	Маршрут 2	Маршрут 2
	CAN-коммуникация	Основной блок имеет 1 CAN-разъем (до 8 ведомых устройств) и поддерживает протоколы CANopen и CAN free.
	OPC UA-сервер	поддерживать	поддерживать	поддерживать
Связь EtherCAT	Количество осей EtherCAT	16 осей + 16 осей	32 оси + 32 оси	32 оси + 64 оси
	ведомый EtherCAT	Поддерживает до 256
	Цикл коммуникации	1ms8 синхронизация по осям	1 мс 16-осевая синхронизация	1 мс 16-осевая синхронизация
Профинет связи		Поддерживает режимы ProfiNET master/slave
Расширить возможности	Расширение правого ввода-вывода	Корпус вмещает 32 модуля блейд-серверов серии QY20.
	Расширение левой функции	Резервирование EtherCAT, соединитель EtherCAT, 4-сторонняя маршрутизация, высокоскоростная импульсная передача, 4G/5G, удаленная отладка/мониторинг, MQTT в облако, функции ведомого устройства EtherCAT.
	Удаленный добавочный номер	Поддерживает EtherCAT и распределенное расширение /EtherNet/IP/ProfNET/ModbusTCP/CAN.
БЕГ/ОСТАНОВКА		Возможно реализовать остановку/запуск ПЛК.
язык программирования		IEC61131-3

Производительность и масштабируемость

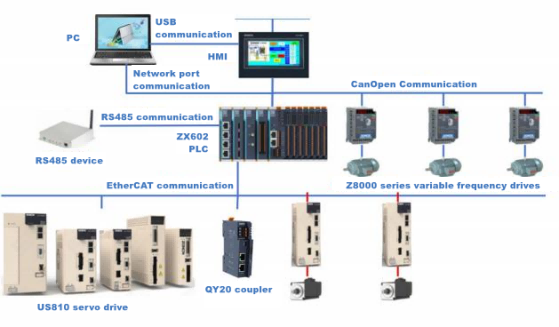

Сам ПЛК ZQ600 поддерживает различные полевые шины и обеспечивает широкие возможности расширения. Схема традиционной архитектуры показана ниже.

Используйте лестничные диаграммы, функциональные блоки и язык ST, соответствующие открытым стандартам IEC61131-3/PLC, чтобы эффективно сократить время разработки проекта и повысить его эффективность.

Ось 1 Ось 2 Ось 3 Ось 4 Ось 2 Ось 5 Ось 6 Ось 256

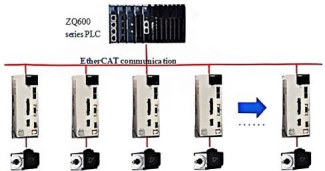

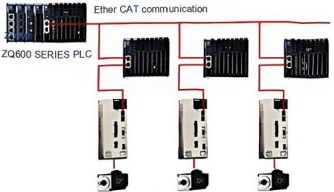

ПЛК серии ZQ600 позволяют реализовать линейный режим соединения, поддерживают синхронное управление по 16 осям со скоростью 1 мс, оборудование поддерживает сервоуправление по шине 32/64/96 осей и до 256 ведомых устройств EtherCAT.

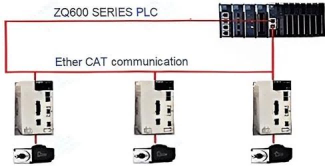

Благодаря взаимодействию с портом расширения EtherCAT можно реализовать резервированное кольцевое соединение.

Ось 1 Ось 2 Ось 3 Ось 4

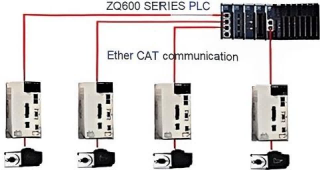

Соединение типа «звезда» может быть достигнуто путем интеграции модуля расширения функций соединителя.

Модуль расширения Ether CAT slave позволяет подключать функцию Ether CAT slave к другим главным станциям.

Расширение возможностей ввода-вывода для расширения области применения

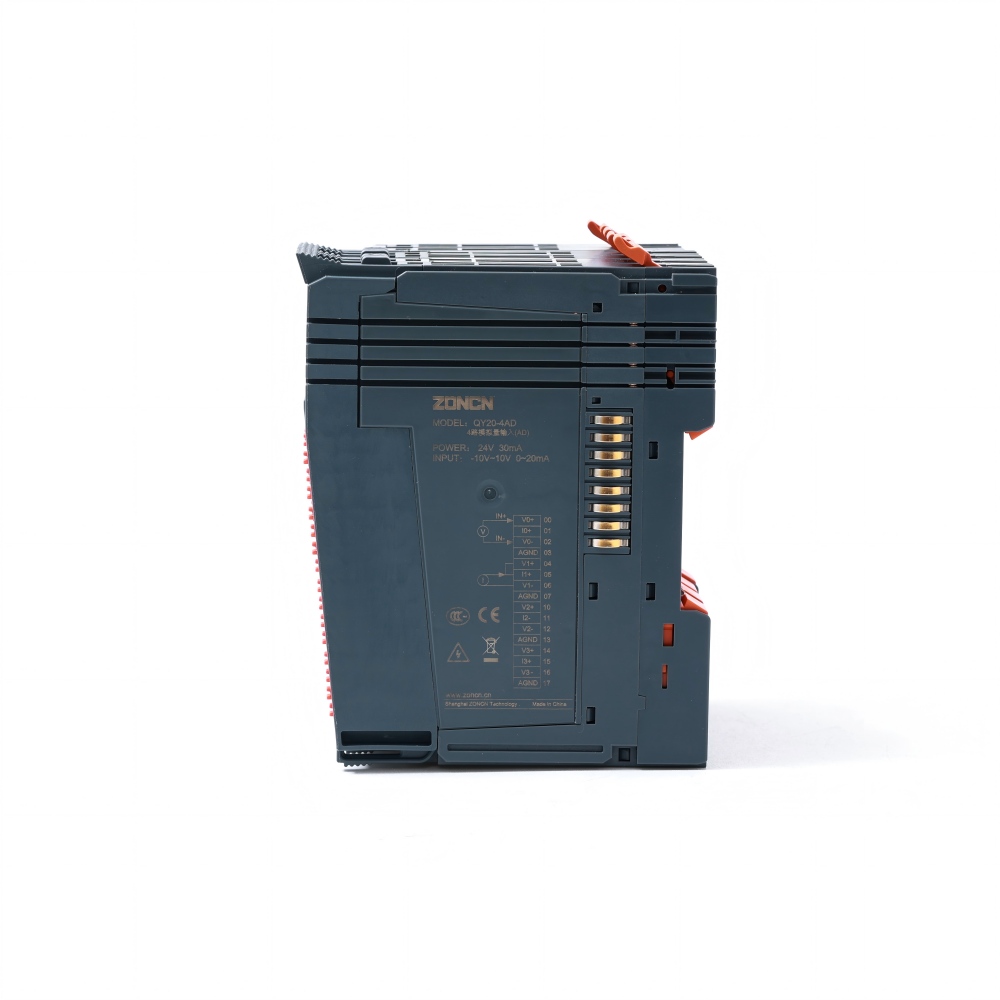

Корпус можно расширить с помощью модулей ввода-вывода серии 32QY20 для поддержки DI, DO, AD, DA, PT и TC.

Левый модуль расширения с широкими функциональными возможностями может адаптироваться к различным условиям эксплуатации.

Корпус объединяет интерфейсы связи 2485 и 1 CAN, а также один интерфейс Ether CAT и один интерфейс Ether NET. Он поддерживает связь Ether CAT, Ether NETIP и Profinet.

Левый модуль расширения функций можно использовать для расширения возможностей удаленной отладки 4G/5G.

EtherCAT slave, EtherCAT coupler, routing, high speed IO и т.д.
