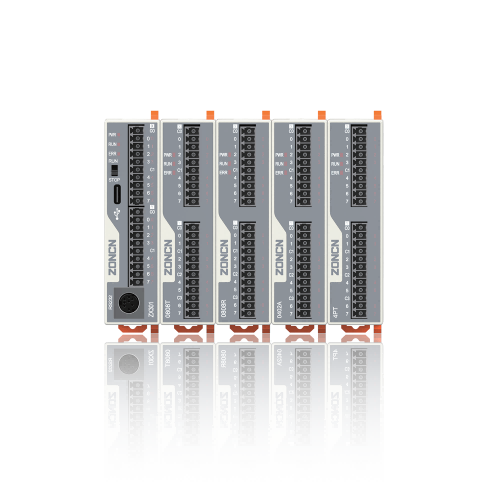

ПЛК серии ZX300: локальный высокоскоростной ввод-вывод обеспечивает импульсный выход и простое управление движением с помощью ZxWorks, Modbus RTU, миниатюризацию, расширяемый ввод-вывод и память до 64 КБ.
Номер изделия :
ZX300Минимальный объем заказа (MOQ) :
1Оплата :
Paypal/TT/Western UnionПроисхождение продукта :
Shanghai, ChinaВремя выполнения :
18-30 daysМасса :
1 kgПЛК серии ZX300 — это компактная система ПЛК, разработанная компанией ZhongChen Technology для удовлетворения потребностей рынка. Она совместима с ПЛК серии Mitsubishi FX и оснащена собственной системой программирования ZxWorks, поддерживающей лестничные диаграммы и программирование импульсных команд. Система в основном используется для общего логического управления и может быть интегрирована с частотными преобразователями и импульсными сервоприводами нашей компании для эффективного логического управления, а также для простого управления движением. Поддерживает режим связи Modbus RTU, может подключаться к датчикам, частотным преобразователям и другим ведомым устройствам через протокол шины Modbus, что позволяет осуществлять взаимодействие с HMI для передачи данных.
Характеристики продукта
• Локальные высокоскоростные входы/выходы могут использоваться для получения импульсного сигнала и выполнения простых операций управления движением.
• Собственная среда программирования ZxWorks, простая в использовании и удобная для программирования.
• Поддерживает связь Modbus RTU, что позволяет подключать различные ведомые устройства для осуществления взаимодействия данных с HMI.
• Миниатюрный, легкий, совместимый с программным обеспечением Mitsubishi, обеспечивает бесперебойную передачу программ.
• Локальный ввод-вывод можно расширять различными способами, которые просты, гибки и занимают меньше места.
• Блок хранения программ объемом 64 КБ, подходящий для большинства логических контроллеров.

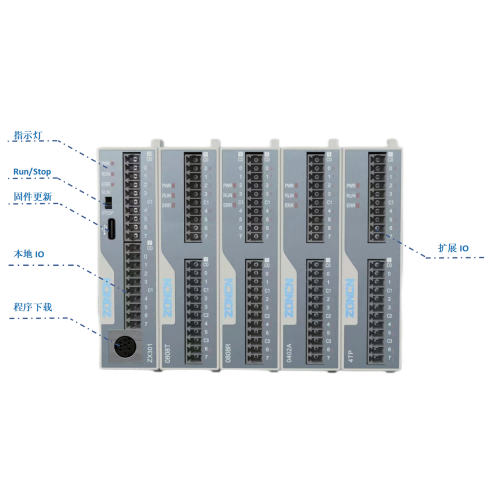

Гибкое и комплексное исполнение
Основной блок поддерживает до четырех высокоскоростных импульсных выходов, три однофазных высокоскоростных входа счетчика или два AB-фазных высокоскоростных входа счетчика.
Обширный набор инструкций
64 КБ программной памяти и 4 КБ данных для удержания при выключении питания удовлетворяют потребностям большинства приложений логического управления.
Коммуникационный порт RS232: Поддерживает связь Modbus RTU «ведущий-ведомый»; поддерживает загрузку и мониторинг пользовательских программ.
Коммуникационный порт RS485: Поддерживает связь Modbus RTU «ведущий-ведомый».
USB-порт: Поддерживает порт Type C для загрузки и мониторинга программ.
Удобная платформа для программирования
ZxWorks, наша собственная среда программирования, проста в использовании и удобна для программирования.
Совместимо с программным обеспечением Mitsubishi для бесперебойной передачи программы.
Гибкие модули расширения
Поддерживает модули расширения серий X10 и E10.
Поддерживает до 12 модулей расширения серии X10 и один модуль расширения серии E10 (модули серии E10 должны быть подключены к первому модулю справа).
Технические характеристики
Mодель | ZX 301-0806T | ZX 301-0808T | ZX 301-0806R | ZX 301-0808F |
Изображения товара |
|
|
|
|
Входная мощность | Напряжение питания: 24 В ± 10%, максимальный ток 4 А, типичный ток 2,4 А. Поддерживает защиту от короткого замыкания и обратной полярности, внешний ИБП не требуется. | |||
Объем данных/хранилища | 64 КБ программной емкости и 4 КБ емкости для хранения данных в выключенном состоянии. | |||
скорость обработки инструкций | 0,065 мкс | |||
Высокоскоростной подсчет | Одноканальный 3-канальный высокоскоростной счет (100K) или 2-канальный высокоскоростной счет с фазой AB (100K) | |||
Ввод и вывод | 8 входов и 6 выходов (высокоскоростной ввод и вывод) | 8 входов и 8 выходов (высокоскоростной ввод и вывод) | 8 входов и 6 реле на выходе ( высокоскоростной ввод) | 8 входов и 8 реле на выходе ( высокоскоростной ввод) |
Импульсный выход | 2 высокоскоростных выхода (100 кОм) | Релейный выход | 4-канальный высокоскоростной выход (100 кОм) | |
Режим выполнения программы | Сканирование, анализ и выполнение циклов | |||
сохранение выключенного питания | 1S | |||
Технические характеристики связи | 1 RS 232; 1 RS 485 | |||
БЕГ/ОСТАНОВКА | Возможно управление/остановка с помощью ПЛК. | |||
связь по протоколу Modbus | Поддержка связи Modbus RTU | |||
USB-связь | Интерфейс Type-C можно использовать для загрузки программ, мониторинга, отладки и обновления микропрограммного обеспечения. | |||
Модули расширения | Серия E10 (подключается напрямую к хосту, до 1 шт.) Серия X10 (подключается к главному компьютеру, до 12 устройств) | |||
Программное обеспечение | Zx Works, совместим с Gx Works 2 | |||
Производительность и масштабируемость:
ПЛК серии ZX300 поддерживают два режима расширения: модули расширения X10 и E10. Оба модуля имеют одинаковую конфигурацию, но модуль X10 расширяется через интерфейс связи и может поддерживать до четырех модулей расширения, в то время как модуль E10 подключается напрямую к хосту и поддерживает до одного модуля расширения. Серия ZX300 может быть расширена с помощью до 1 модуля серии E10 и 4 модулей серии X10.
Тип прямого подключения к хосту
Модель | E10-0808T | E10-0808R |
Изображения товара |
|
|
Описание интерфейса | 8-канальный DI и 8-канальный DO / Выход NPN с открытым стоком | 8-канальный DI и 8-канальное реле / 4 группы |
Описание параметров | Метод изоляции: оптопарная изоляция Номинальное напряжение: 24 В постоянного тока ± 20% Потребляемый ток: максимум 0,3 А в одной точке. | Метод изоляции: оптопара / реле Номинальное напряжение: 24 В постоянного тока ± 20% Потребляемый ток: максимум 5 А в одной точке. |
Тип расширения автобуса

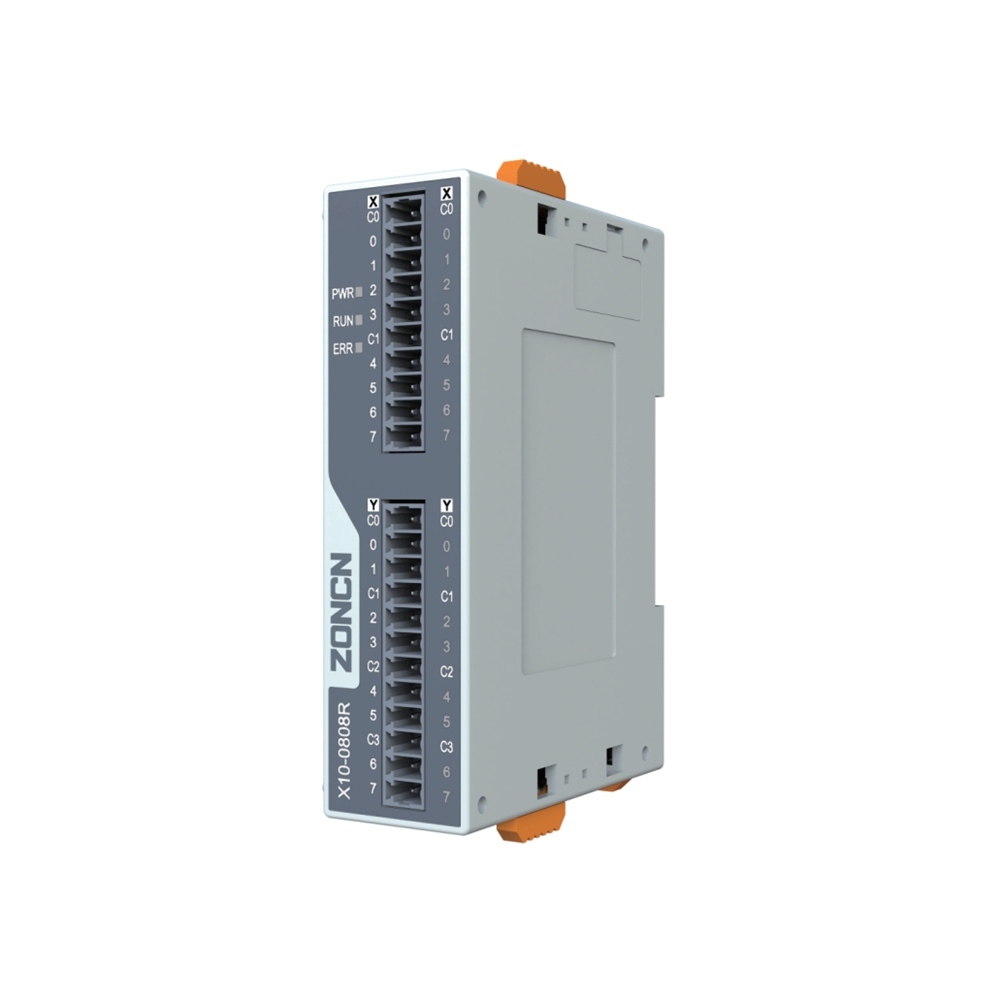

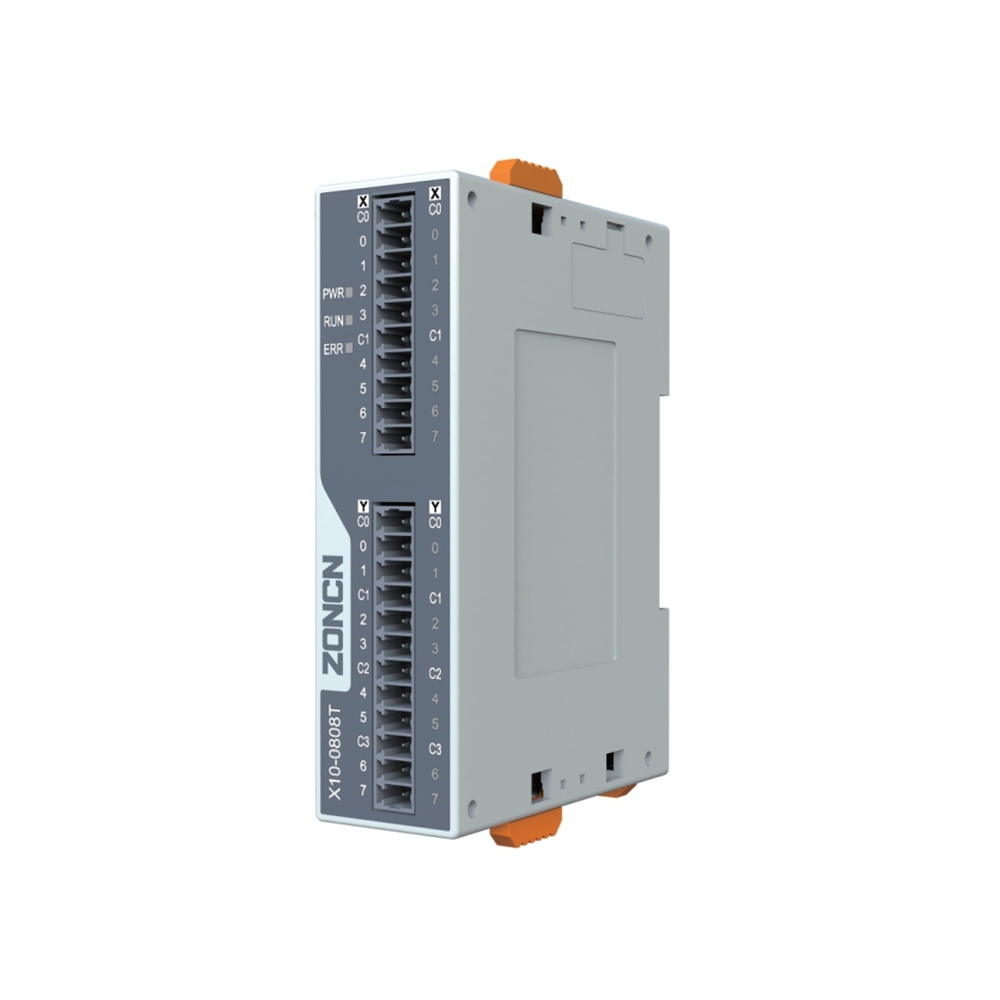

Mодель | X10-0808T | X10-0808R | X10-0402A | X10-4 PT | X10-4 TC |
Изображения товара |
|
|
|
|
|
Описание интерфейса | 8-канальный прямой выход (DI) и 8-канальный прямой выход (DO) / NPN с открытым стоком. | 8-канальный DI и 8-канальное релейное соединение / 4 группы | 2-сторонняя AO, 4-сторонняя AI |
4-канальное/2-проводное измерение теплового сопротивления |
4-канальное/2-проводное измерение температуры с помощью термопары |
Описание параметров | Метод изоляции: оптопарная изоляция Напряжение на лбу: 24 В постоянного тока ± 20% Потребляемый ток: максимум 0,3 А в одной точке. | Метод изоляции: оптопара / реле Номинальное напряжение: 24 В постоянного тока ± 20% Потребление тока: Одноточечное подключение, Big 5A | Входное напряжение: 0~10 В, ток 4~20 мА. Точность ввода: 12 бит ± 5 % Выходное напряжение: 0~10 В, ток 4~20 мА. Точность выходных данных: 16 бит ± 5 % |
Pt 100, Pt 500, Pt 1000, Cu 100, KTY 84-130, НТЦ 5К, НТЦ 10К |
горячий ток, даже тип: B, E, N, J, K, R, S, T |
