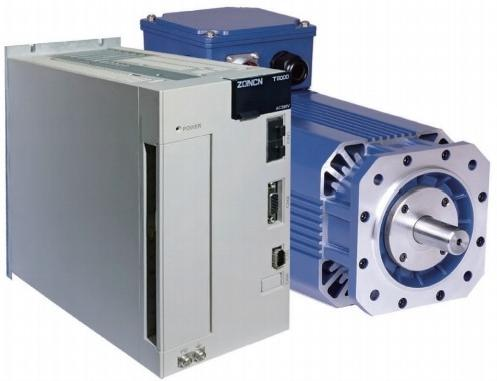

Многофункциональный высокопроизводительный сервопривод шпинделя серии T8000D

Элемент

Т8000

Максимальная частота

векторное управление：0~1 кГц ;В/Ф контроль：0~1,5 кГц

Несущая частота

0,8 кГц ~ 16 кГц

Разрешение входной частоты

Цифровая настройка：0,001 Гц Аналоговая настройка：Максимальная частота X0.025%

Режим управления

векторное управление с разомкнутым контуром (SVC)векторное управление с обратной связью(ФЖЕЛ)В/Ф контроль

Пусковой крутящий момент

0,5 Гц/150% (SVC) 0 Гц/180% (FVC)

Диапазон скоростей

1:100(SVC)1:1000(FVC)

Точность стабильности скорости

±0,5%(SVC) ±0,02%(FVC)

точность управления крутящим моментом

±5%(ФЖЕЛ)

Перегрузочная способность

150%Номинальный ток60-е 180%Номинальный ток3s

Увеличение крутящего момента

Индивидуальная настройка усиления 0,1%~30,0%

В/Ф изгиб

Три типа：Прямолинейный, Многоточечный, N-степенной

Режим нарастания

Прямолинейный пандус;Четыре группы времени разгона/замедления в диапазоне от 0,0 до 6500,0 с.

торможение постоянным током

Частота торможения постоянным током: от 0,00 Гц до максимальной частоты.;Время торможения: 0,0-36.0с;Текущее значение тормозного действия: 0,0%–100,0%

Автонапряжение регулирование (AVR)

Оно способно автоматически поддерживать постоянное выходное напряжение при изменении напряжения в сети.

Быстрое ограничение тока

Это помогает избежать частых перегрузок по току в приводе переменного тока.最

Много-Кодировщик поддерживать

Поддерживает энкодеры, такие как дифференциальные, с открытым коллектором, резольверные и т. д.

Мгновенная остановка не означает остановку.

Энергетическая составляющая обратной связи от нагрузки компенсирует снижение напряжения, позволяя приводу переменного тока продолжать работу в течение короткого времени.

Над напряжение и перенапряжение текущий контроль сваливания

Автоматическое ограничение тока и напряжения во время работы для предотвращения частых перегрузок. текущий и более Срабатывание защиты от перенапряжения.

Предельный крутящий момент и момент затяжки

контроль

Она может автоматически ограничивать крутящий момент и предотвращать частые срабатывания защиты от перегрузки по току во время работы. Управление крутящим моментом может использоваться в рамках векторного управления с замкнутым контуром.

Простой ПЛК, Несколько предустановленных скоростей

Он обеспечивает до 16 скоростей с помощью простой функции ПЛК или контроль Терминалs

Коммуникация

EtherCAT、Mechatrolink Ⅲ

Модель

Номинальная выходная мощность (кВт)

Номинальный входной ток (А)

Номинальный выходной ток (А)

Мощность двигателя

(кВт)

Входное напряжение (В): 3PHAC380В±15%

T8400D-0R75G

0,75

3.8

2.5

0,75

T8400D-1R5G

1.5

5

3.7

1.5

T8400D-2R2G

2.2

5.8

5

2.2

T8400D-3R7G

3.7

10

9

3.7

T8400D-5R5G

5.5

15

13

5.5

T8400D-7R5G

7.5

20

17

7.5

Т8400Д-11Г

11

26

25

11

Т8400Д-15Г

15

35

32

15

T8400D-18.5G

18.5

38

37

18.5

T8400D-22G

22

46

45

22

Т8400Д-30Г

30

62

60

30

Т8400Д-37Г

37

76

75

37

Т8400Д-45Г

45

92

90

45

Т8400Д-55Г

55

113

110

55

Т8400Д-75Г

75

157

150

75

Т8400Д-90Г

90

180

176

90

Т8400Д-110Г

110

214

210

110

Т8400Д-132Г

132

256

253

132

Т8400Д-160Г

160

307

300

160
