High Rigidity & High Torque Speed Reducer

Высокоточный редуктор скорости серии AHB со стандартным люфтом

Этот редуктор с косозубыми шестернями отличается сверхтихой работой, высокой точностью, превосходной жесткостью конструкции и большим крутящим моментом. Благодаря соединению с адаптером и втулкой, он обладает широкой совместимостью с различными типами двигателей. Использование специальной высоковязкой противорассеивающей смазки обеспечивает длительную работу без необходимости технического обслуживания и позволяет устанавливать его в любом положении. Надежный и универсальный, он является идеальным решением для различных систем точного управления движением.

Номер изделия :
AHB series
Минимальный объем заказа (MOQ) :
20
Оплата :
Paypal/TT/Western Union
Происхождение продукта :
Jiangsu, China
Время выполнения :
18-30 days
Масса :
2kg

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Редуктор Beitto с косозубыми шестернями работает бесшумно и с минимальной вибрацией благодаря своей конструкции. Он обеспечивает высокую точность передачи со стандартным люфтом 3 угловых минуты, идеально подходящим для сценариев точного управления. Оснащенный игольчатыми подшипниками без сепаратора, редуктор отличается исключительной жесткостью и высокой крутящей способностью. Соединение адаптер-втулка обеспечивает отличную совместимость с различными двигателями. Благодаря использованию специальной высоковязкой противорассеивающей смазки, редуктор не требует замены смазки в течение всего срока службы, что обеспечивает бесперебойную работу, и может быть установлен в любом положении для различных вариантов компоновки.

Характеристики продукта

Бесшумная работа. Косозубые шестерни способствуют снижению вибрации и шума.
Высокая точность. Стандартный люфт составляет 3 угловых минуты, что идеально подходит для высокоточного управления.
Высокая жесткость и высокий крутящий момент были достигнуты благодаря игольчатым подшипникам без сепаратора.
Соединение адаптер-втулка. Универсальность двигателя.
Высоковязкая смазка. Идеальное решение с использованием высоковязкой противорасслаивающей смазки.
Не требует технического обслуживания. В течение всего срока службы устройства нет необходимости заменять смазку. Может быть установлен в любом положении.

Технические характеристики

Пример: AHB-042

Размер рамки	Модель	Соотношение	Номинальный выходной крутящий момент [Нм]	Максимальный выходной крутящий момент [Нм]	Момент аварийной остановки [Нм]	Номинальная скорость вращения на входе [об/мин]	Максимальная скорость вращения на входе [об/мин]	Допустимая радиальная нагрузка [Н]	Допустимая осевая нагрузка [Н]
042	Одноступенчатый	3	7	14	35	4000	8000	250	280
042	Одноступенчатый	4	10	20	40	4000	8000	280	310
042	Одноступенчатый	5	10	20	40	4000	8000	300	340
042	Одноступенчатый	6	10	20	40	4000	8000	320	370
042	Одноступенчатый	7	10	20	40	4000	8000	330	390
042	Одноступенчатый	8	10	20	40	4000	8000	350	420
042	Одноступенчатый	9	7	14	35	4000	8000	360	440
042	Одноступенчатый	10	7	14	35	4000	8000	370	460
042	Двухступенчатый	15	7	14	35	4000	8000	420	550
042	Двухступенчатый	16	10	20	40	4000	8000	430	560
042	Двухступенчатый	20	10	20	40	4000	8000	470	620
042	Двухступенчатый	25	10	20	40	4000	8000	500	650
042	Двухступенчатый	28	10	20	40	4000	8000	520	650
042	Двухступенчатый	30	7	14	35	4000	8000	530	650
042	Двухступенчатый	35	10	20	40	4000	8000	560	650
042	Двухступенчатый	40	10	20	40	4000	8000	580	650
042	Двухступенчатый	45	7	14	35	4000	8000	610	650
042	Двухступенчатый	50	10	20	40	4000	8000	630	650
042	Двухступенчатый	60	10	20	40	4000	8000	670	650
042	Двухступенчатый	70	10	20	40	4000	8000	700	650
042	Двухступенчатый	80	10	20	40	4000	8000	720	650
042	Двухступенчатый	90	7	14	35	4000	8000

01 При номинальной входной скорости срок службы составляет 20 000 часов.

02 При данной нагрузке и номинальной входной скорости срок службы составит 20 000 часов. (Приложено к центру выходного вала, при осевой нагрузке 0)

03 При данной нагрузке и номинальной входной скорости срок службы составит 20 000 часов. (Применено к подшипнику на выходной стороне, при радиальной нагрузке 0)

04. Максимальная радиальная нагрузка, которую может выдержать редуктор.

05. Максимальная осевая нагрузка, которую может выдержать редуктор.

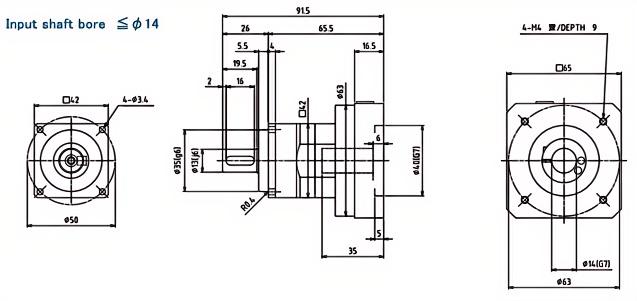

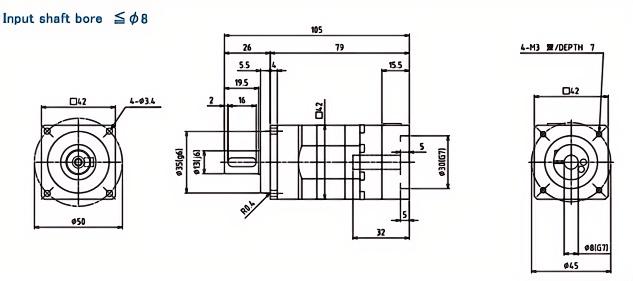

Размеры

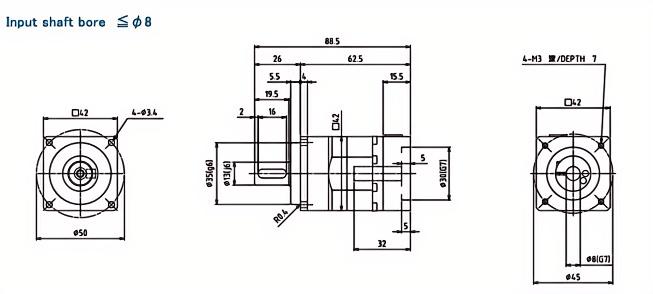

AHB-042 1 этап
