Модуль расширения ввода/вывода серии QY20 поддерживает EtherCAT, Profinet, EtherNet/IP, CC-Link и TSN.

Серия QY20 модули расширения ввода-вывода Они используют структуру соединения, обеспечивающую расширение ввода/вывода для таких протоколов, как EtherCAT, ProfiNET, EtherNetIP и CC-Link TSN, через высокоскоростную объединительную шину. Включают модули цифрового ввода/вывода, аналогового ввода/вывода, сбора данных о температуре и высокоскоростной обработки входных/выходных данных.

Номер изделия :
QY20
Минимальный объем заказа (MOQ) :
20
Оплата :
Paypal/TT/Western Union
Происхождение продукта :
Shanghai, China
Цвет :
Black
Время выполнения :
18-30 days
Масса :
5 kg

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Модули расширения ввода-вывода серии QY20 имеют структуру, выполненную методом сварки. Используя высокоскоростную шину объединительной платы, эти модули поддерживают расширение ввода-вывода для множества протоколов полевых шин, таких как EtherCAT, ProfiNET, EtherNet/IP и CC-Link TSN.

Полный ассортимент продукции включает в себя разнообразные функциональные модули: модули цифрового ввода/вывода, модули аналогового ввода/вывода, модули сбора данных о температуре, а также модули, предназначенные для высокоскоростной обработки входных и выходных сигналов. Он предлагает гибкую конфигурацию для удовлетворения разнообразных требований к управлению в промышленной автоматизации.

Характеристики продукта

Обладает гибкой конструкцией для сращивания, обеспечивает простую сборку на месте и гибкое расширение производственных мощностей.
Встроенная высокоскоростная шина объединительной платы обеспечивает стабильную высокоскоростную передачу данных между модулями.
Поддерживает множество распространенных протоколов промышленных полевых шин: EtherCAT, ProfiNET, EtherNet/IP, CC-Link TSN.
Широкий ассортимент модулей: цифровые и аналоговые входы/выходы, модули для измерения температуры, высокоскоростные модули обработки входных и выходных данных.
Модульная конфигурация, свободно комбинируемая в соответствии с различными требованиями проектов автоматизации.
Компактная конструкция, экономия места при установке шкафа.
Высокая помехоустойчивость, стабильная работа в суровых промышленных условиях.
Удобная конструкция проводки упрощает отладку и техническое обслуживание в полевых условиях.

Технические характеристики

Описание компонента

Имя	Определение функции
Защелка задней панели	Нажмите, чтобы открыть, поднимите, чтобы заблокировать.
Указательные лампы	PR	Нажмите, чтобы открыть, поднимите, чтобы заблокировать.	Красный	Индикатор питания
	ER	Индикатор питания/работы (красный)	Желтый	Постоянно включено: Система работает, выделение адреса завершено Быстрое мигание: Сигнал тревоги или остановка Медленная вспышка: Система работает, выделение адреса в процессе.
	Индикатор ввода-вывода	Индикатор DI/DO		Индикация каждого входного канала; загорается, когда входной сигнал действителен, гаснет в противном случае.
Цветовая кодировка	DI: Синий DO: Красный Реклама: Зеленый DA: Апельсин Другие: Фиолетовый
Подключение объединительной платы	Расширение объединительной шины и источника питания
Пользовательский терминал	клемма подключения пользователя

Общие параметры

Параметры интерфейса
Количество станций ввода/вывода	65535
Расширенный ввод-вывод	Один соединитель позволяет подключить до 32 модулей ввода/вывода.
Среда передачи	Кабель CAT5 или выше
Дальность передачи	В пределах 100 м
Скорость передачи	100 М/с
Интерфейс шины	RJ45
Технические параметры
Режим конфигурации	Автоматическое сканирование
Источник питания	24 В постоянного тока

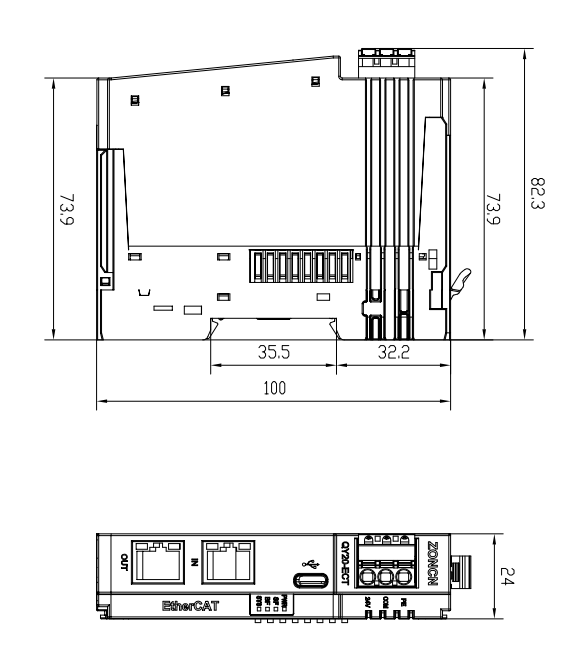

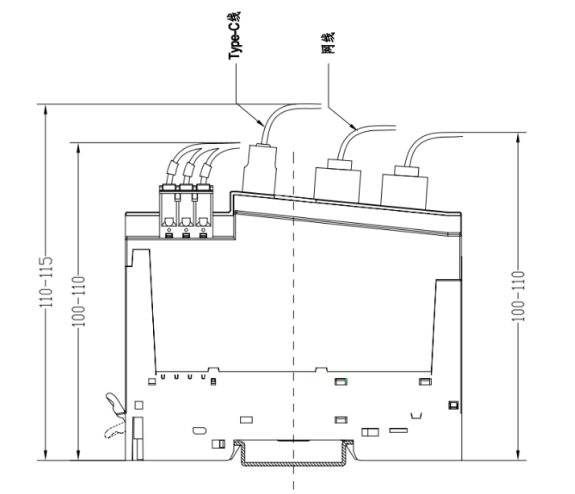

Размеры	Высота×Ширина×Глубина: 100×24×83 мм
Масса
Рабочая температура	-10℃~60℃
Температура хранения	-20℃~70℃
Относительная влажность	95%, без конденсации
Класс защиты	IP20

Цифровые параметры

Вход
Номинальное напряжение	24 В постоянного тока (±25%)
Сигнальные точки	16 баллов
Тип сигнала	NPN/PNP
0 Сигнальное напряжение (PNP)	0В~3В
1. Сигнальное напряжение (PNP)	20В~26В
0 Сигнальное напряжение (PNP)	20В~26В
0 Сигнальное напряжение (PNP)	0В~3В
Фильтрация входных данных	3 мс
Входной ток	4 мА
Метод изоляции	Оптопара изоляция

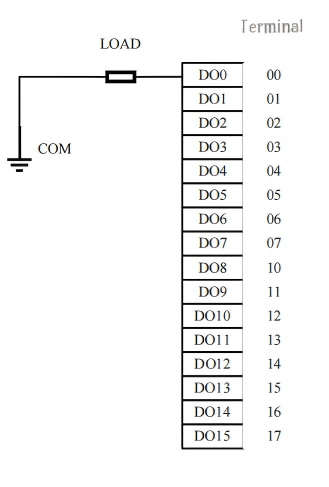

Выход
Номинальное напряжение	24 В постоянного тока (±25%)
Сигнальные точки	16 баллов
Тип сигнала	NPN/PNP
Номинальный ток для одноканального режима	Резистивная, индуктивная, ламповая нагрузка
Номинальный ток для одноканального режима	500 мА
Метод изоляции	Оптопара изоляция

Аналоговые параметры

Вход
Точки ввода	4, 8
Сигнальное напряжение	0~10В、-10В~10В
Сигнальный ток	0~20 мА, 4~20 мА
Разрешение	12/16
Частота дискретизации	≥1 Кбит/с
Точность	±0,1%
Входное сопротивление (напряжение)	>500 кОм
Входное сопротивление (ток)	1000 Ом
Выход
Выходные точки	4
Выходной сигнал (напряжение/ток)	0~10 В, -10 В~10 В, 0~20 мА, 4~20 мА
Разрешение	16 бит
Точность	±0,1%
Входное сопротивление (напряжение)	>500 кОм
Входное сопротивление (ток)	1000 Ом
