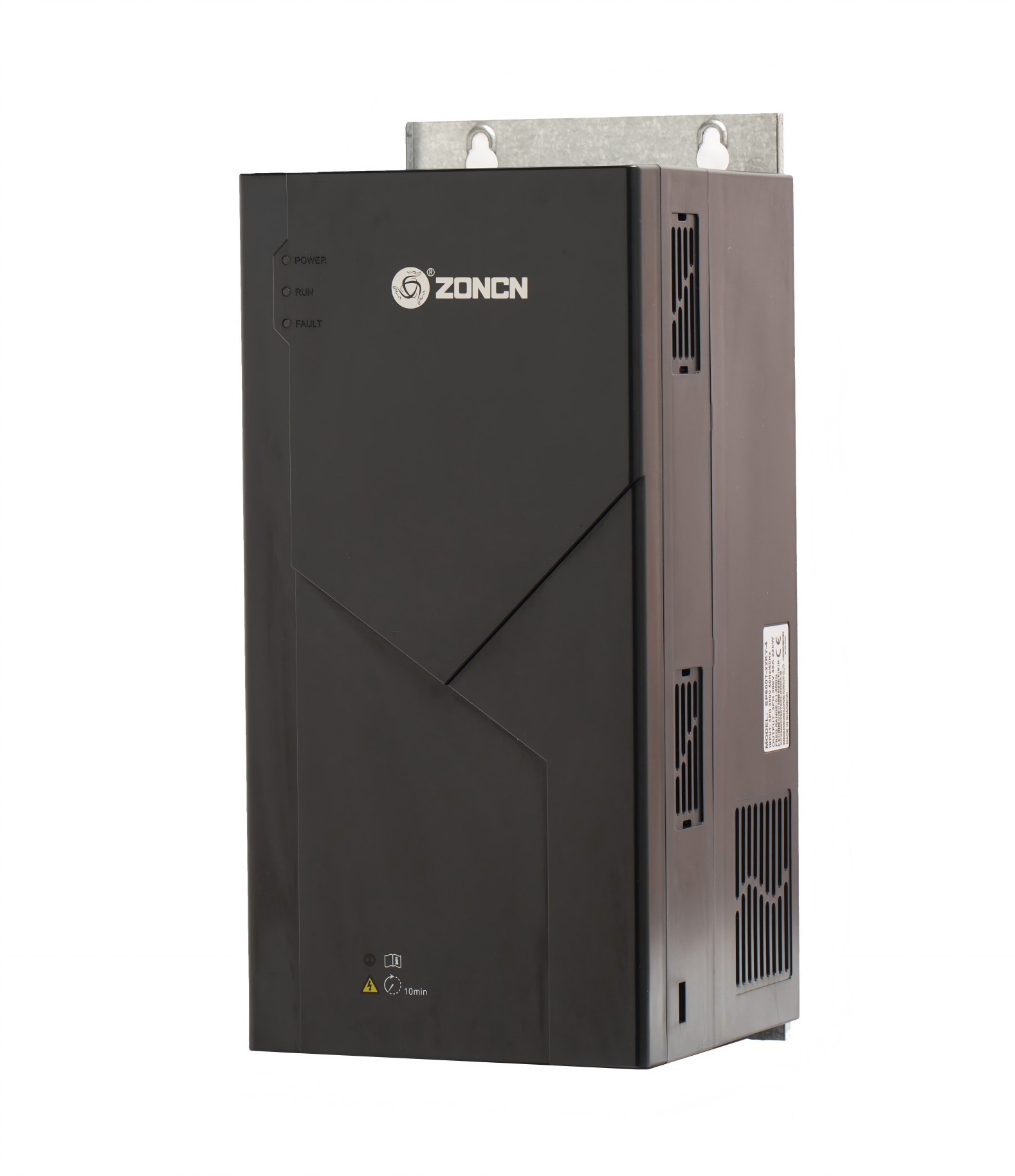

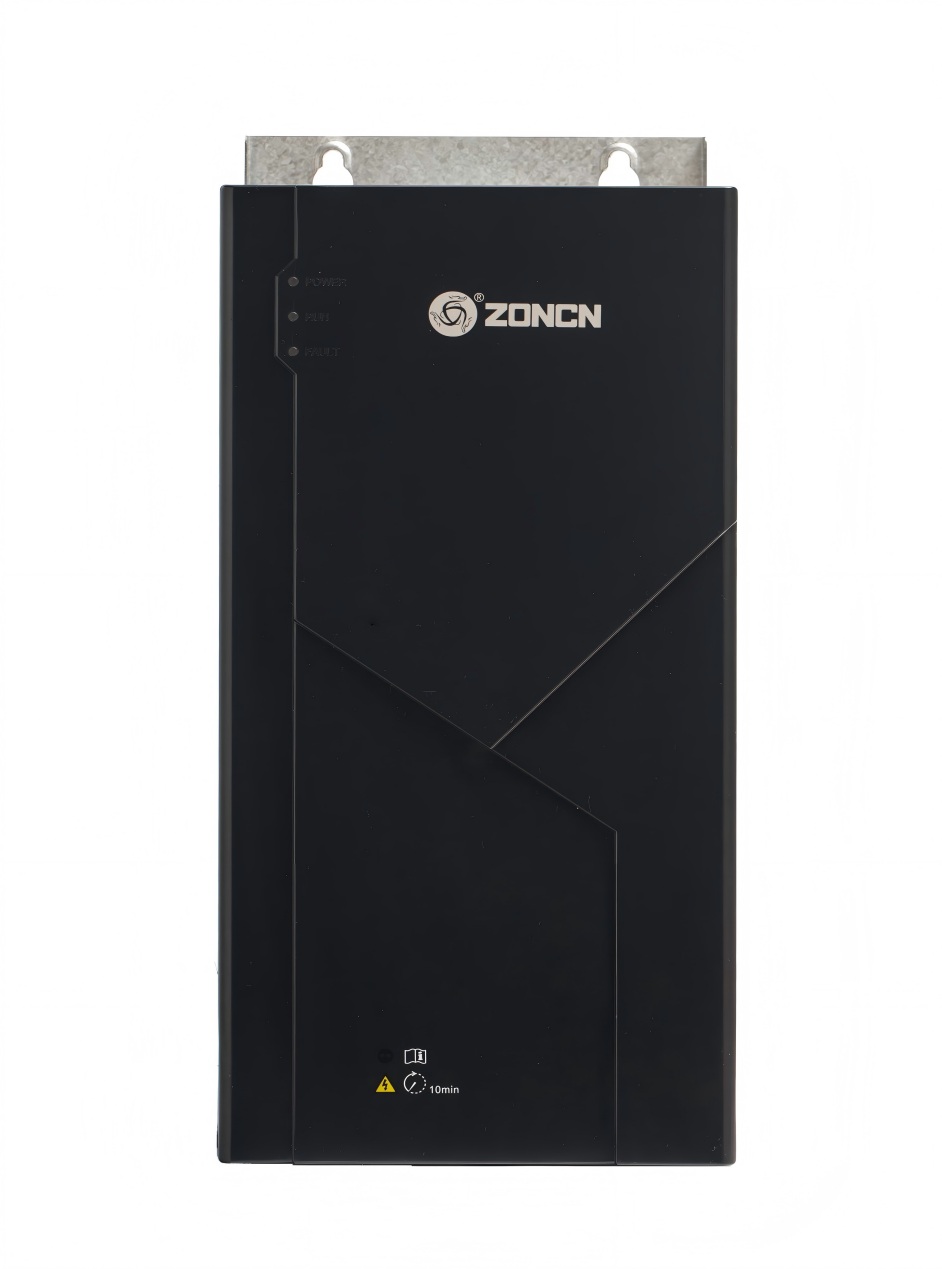

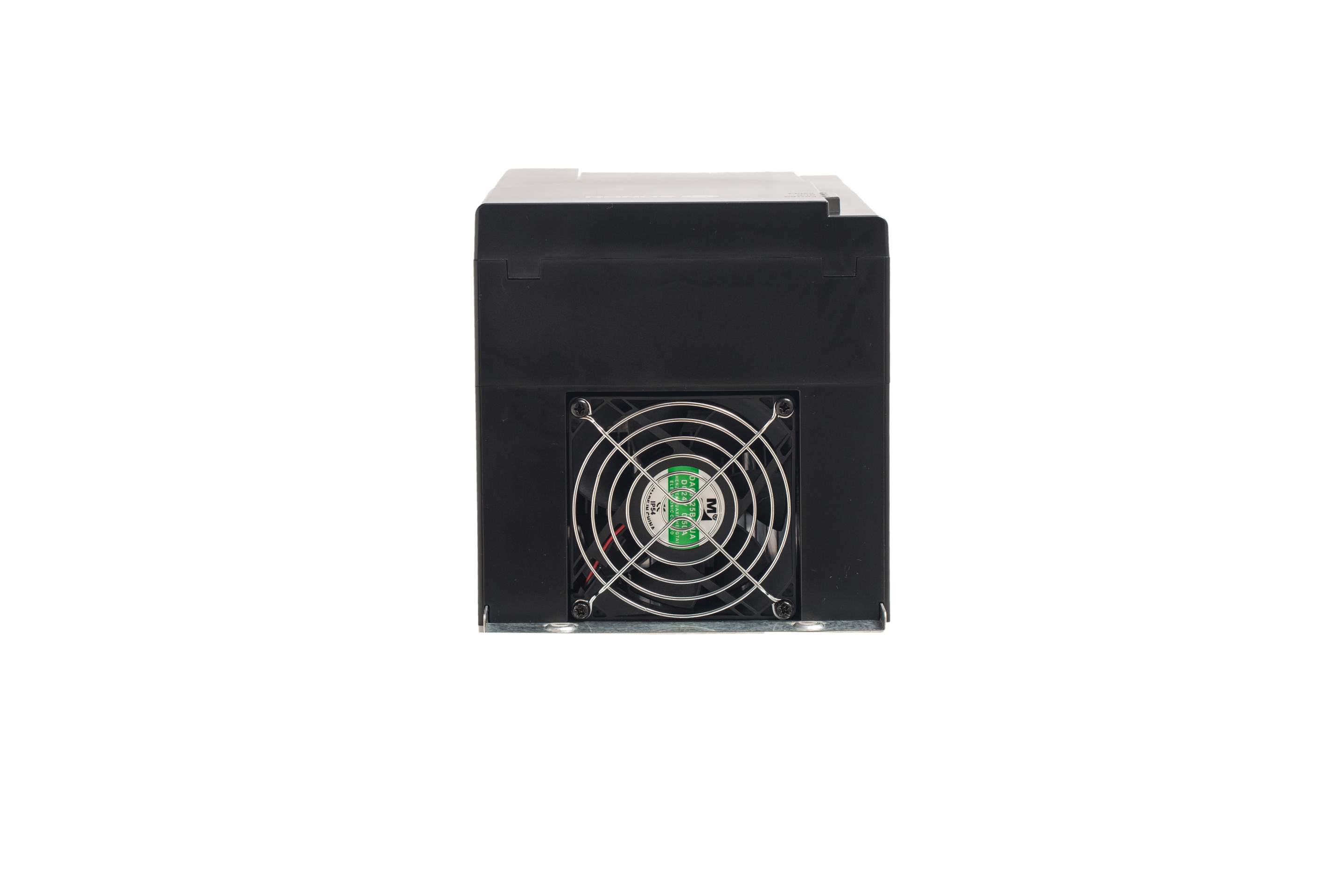

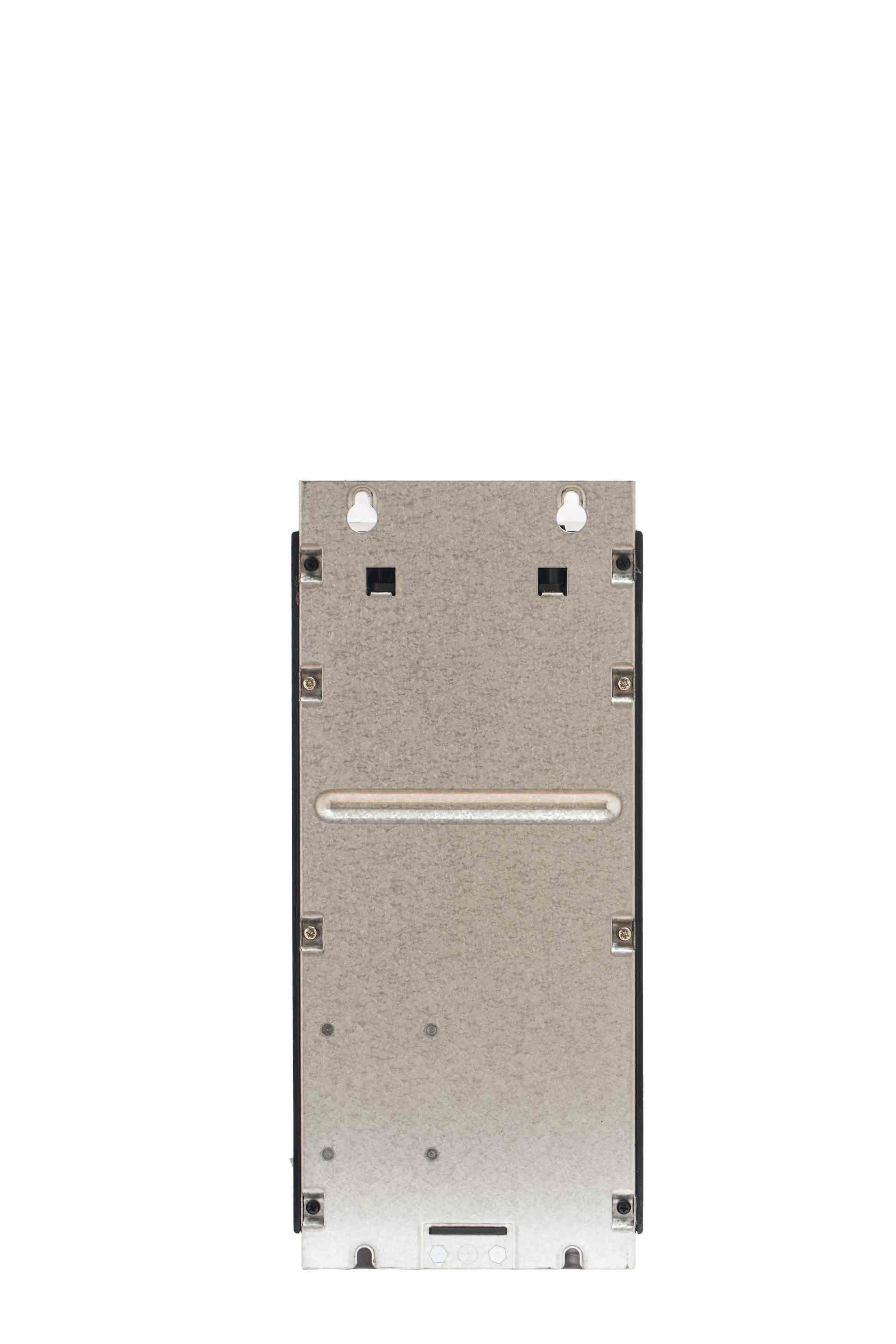

Интегратор воздушных компрессоров серии SP600 с инвертором

Режим управления

Векторное управление с разомкнутым контуром, V/F-регулирование

Максимальная частота

Векторное управление с разомкнутым контуром: 0–600 Гц, управление V/F: 0–3200 Гц

Несущая частота

0,5 кГц – 15 кГц. Несущая частота автоматически регулируется в зависимости от характеристик нагрузки.

Разрешение входной частоты

Цифровая настройка: 0,01 Гц

Аналоговая настройка: максимальная частота x 0,025%

Пусковой крутящий момент

0,5 Гц/ 150%

Диапазон скоростей

1:100

Точность стабильности скорости

± 0,2%

точность управления крутящим моментом

±10%

Перегрузочная способность

60 секунд при 150% от номинального тока, 3 секунды при 180% от номинального тока.

Увеличение крутящего момента

Исправлена ​​ошибка буста

Индивидуальный бонус 0,1%–30,0%

кривая V/F

Прямая линия кривой V/F

Многоточечная кривая V/F

Кривая V/F для N-степени (1,2-степень, 1,4-степень, 1,6-степень, 1,8-степень, квадратная)

Разделение V/F

Существует два типа разделения: полное разделение; частичное разделение.

Режим нарастания

Прямолинейный пандус

S-образный пандус

Четыре группы времени разгона/замедления в диапазоне от 0,0 до 6500,0 с.

Методы коммуникации

RS485

управление JOG

Диапазон частот JOG: 0,00–50,00 Гц

Время разгона/замедления JOG: 0,0–6500,0 с

Встроенный ПИД-регулятор

Это позволяет легко реализовать систему управления с замкнутым контуром, управляемую технологическим процессом.

Автоматическая регулировка напряжения (AVR)

Оно способно автоматически поддерживать постоянное выходное напряжение при изменении напряжения в сети.

Источник частоты

Цифровая настройка

Аналоговый вход

1 датчик давления: вход 4 ~ 20 мА

2 датчика температуры: PT100

Цифровой вход

2 цифровых входа

1. Защита цепи с помощью терморезистора PTC (совместима с обычными цифровыми входами)
