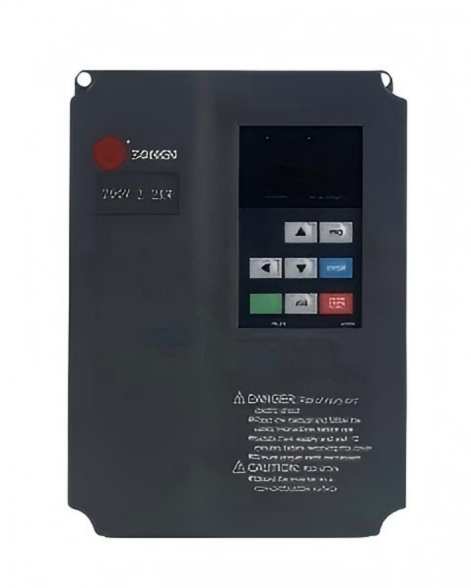

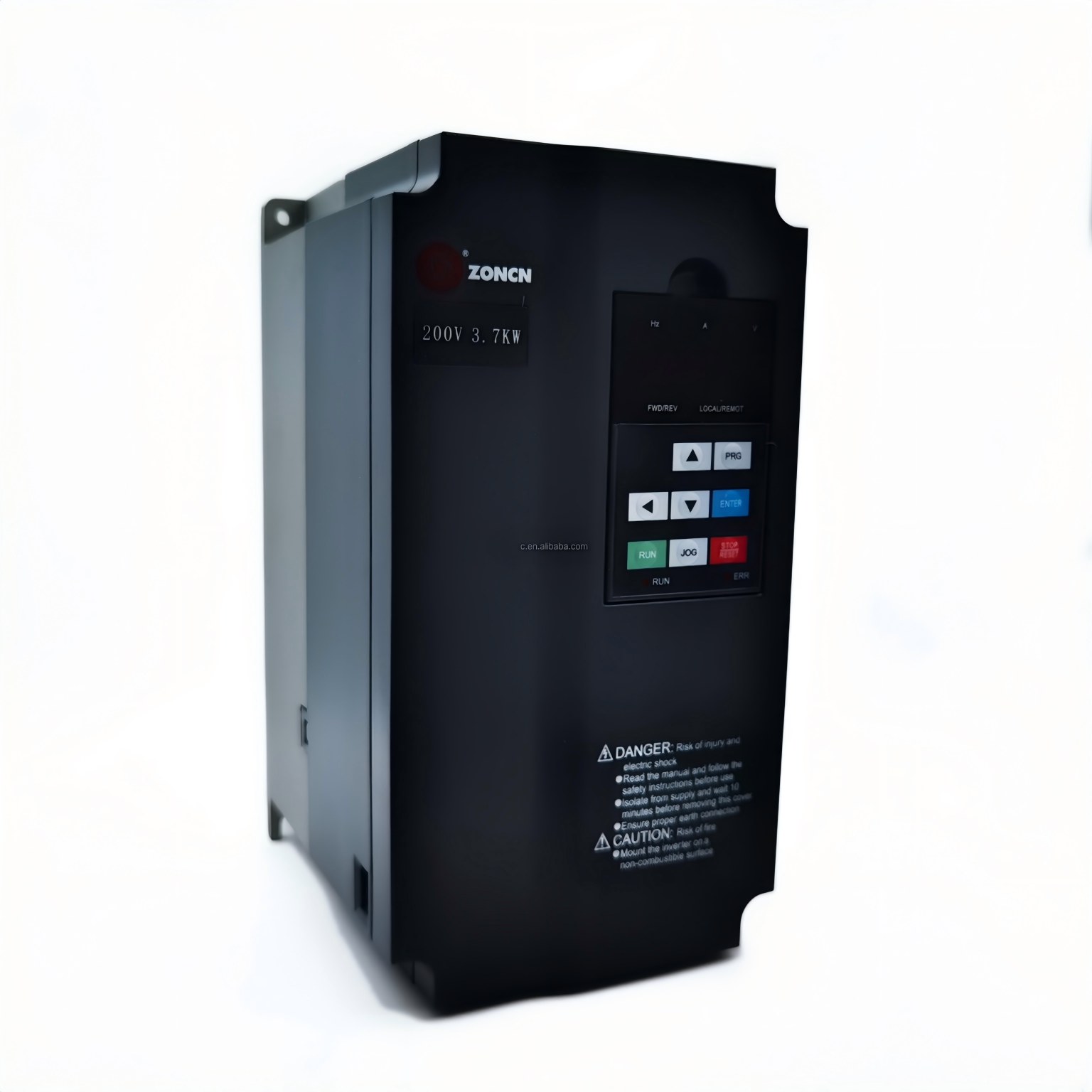

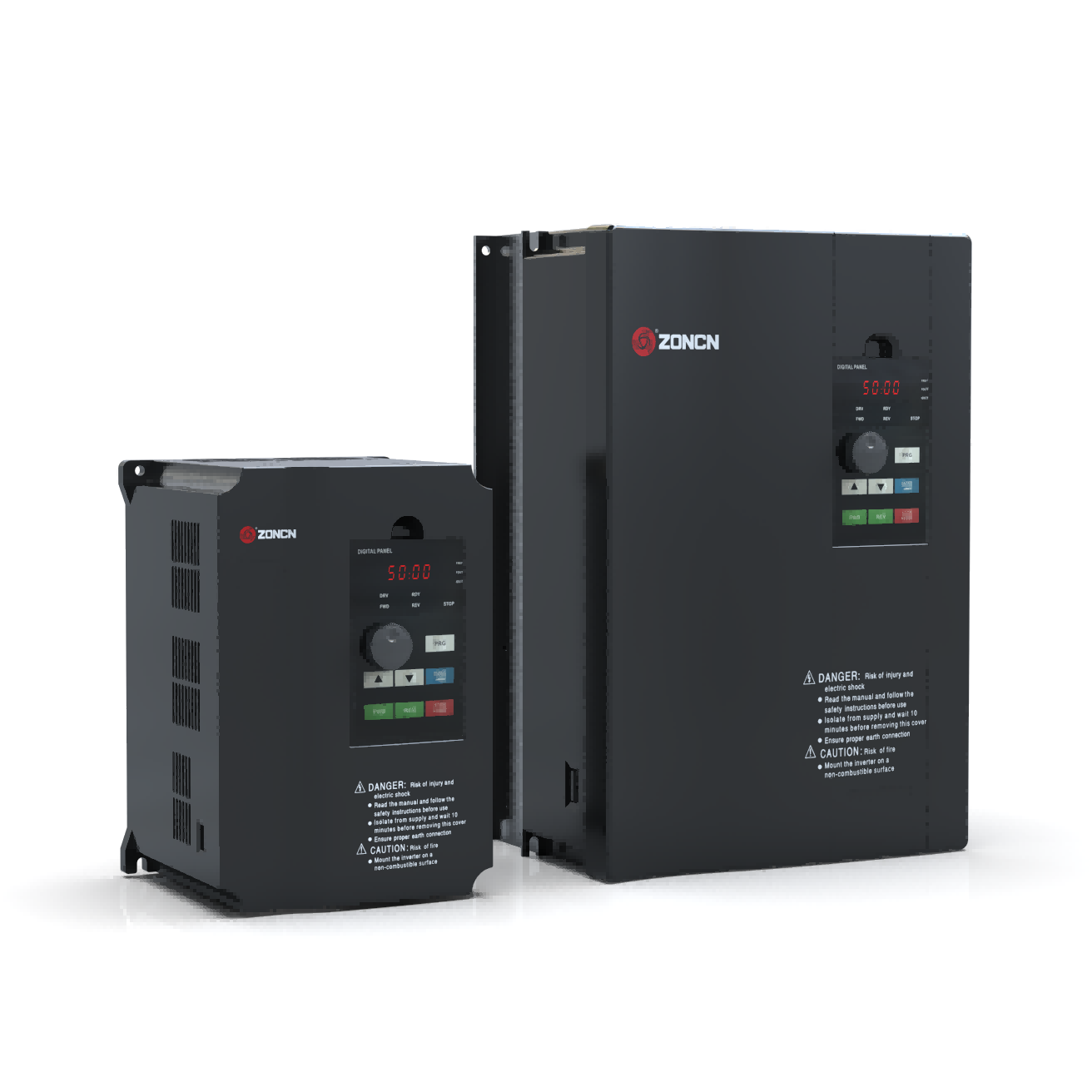

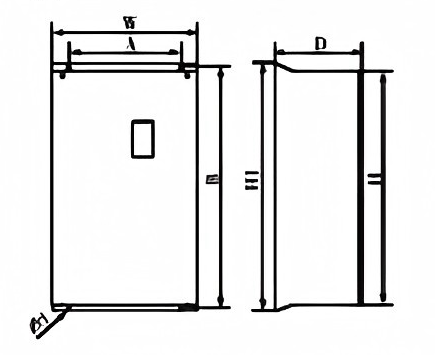

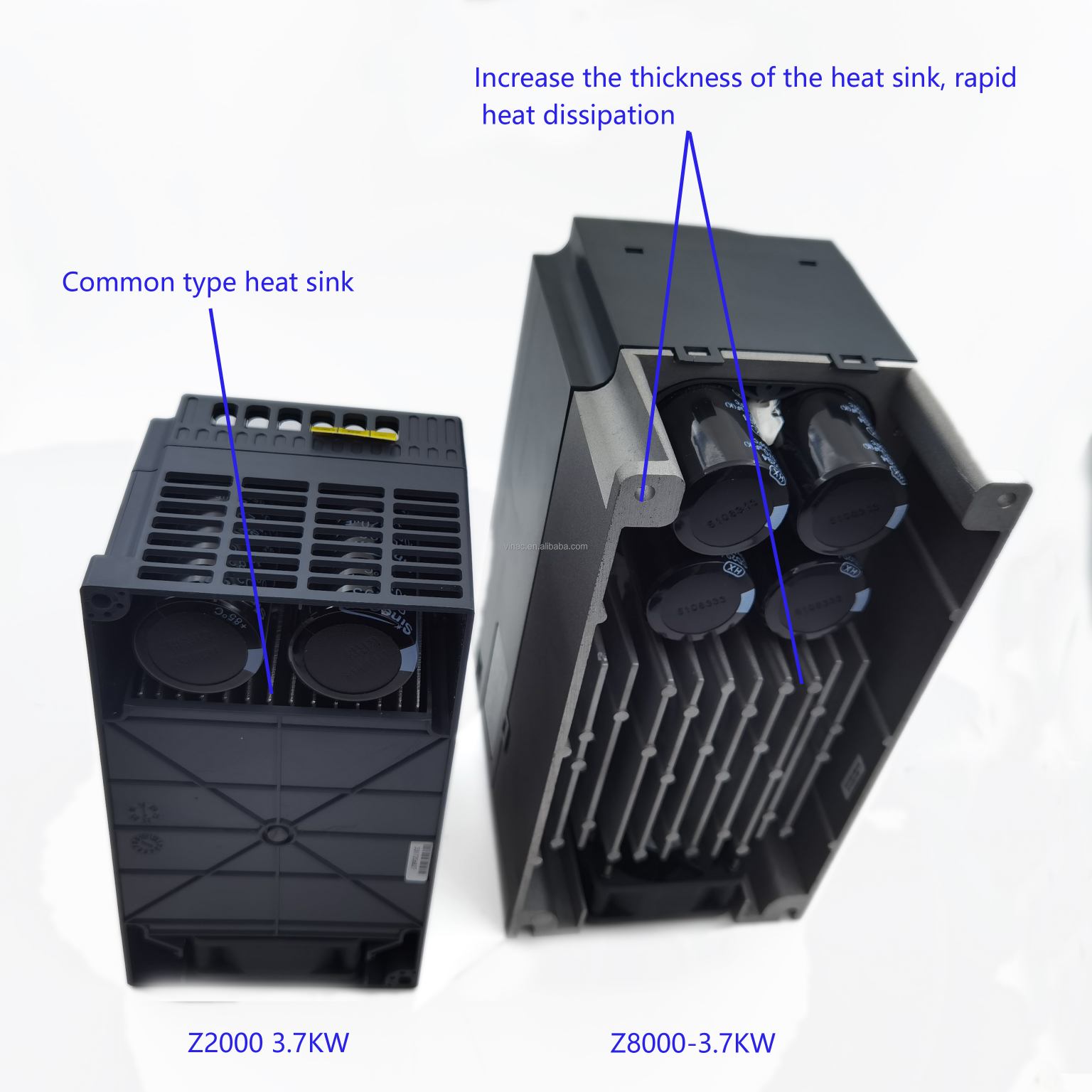

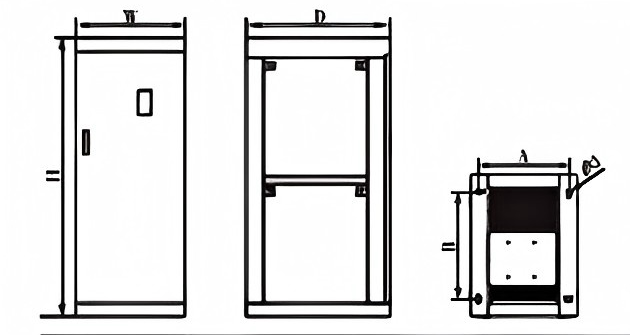

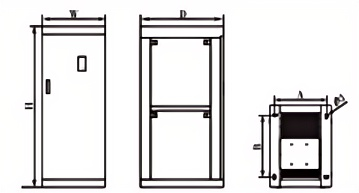

Высокопроизводительное векторное управление с замкнутым контуром серии Z8000

Режим управления

Бессенсорное управление вектором потока (SFVC)

Управление вектором с обратной связью (CLVC)

Регулировка напряжения/частоты (В/Ч)

Максимальная частота

Векторное управление: 0–320 Гц

Регулировка V/F: 0–3200 Гц

Несущая частота

1–16 кГц

Несущая частота автоматически регулируется в зависимости от характеристик нагрузки.

Входная частота

решение

Цифровые настройки: 0,01 Гц

Аналоговая настройка: максимальная частота x 0,025%

пусковой крутящий момент

Тип G: 0,5 Гц/150% (SF VC); 0 Гц/180% (CL VC)

p тип: 0,5 Гц/100%

диапазон скоростей

1:100 (SF VC)

1:1000 (CL VC)

стабильность скорости

точность

±0,5% (SF VC)

0,02% (CL VC)

контроль крутящего момента

точность

± 5% (CL VC)

перегрузочная способность

Тип G: 60 с при 150% от номинального тока, 3 с при 180% от номинального тока.

Тип P: 60 с при 120% от номинального тока, 3 с при 150% от номинального тока.

Увеличение крутящего момента

Исправлена ​​ошибка буста

Индивидуальное повышение 0,1%-30,0%

кривая V/F

прямая линия кривой VIF

Многоточечная кривая VIF

Кривая VIF N-степени (1,2-степень, 1,4-степень, 1,6-степень, 1,8-степень, квадрат)

Разделение VIF

Существует два типа разделения: полное разделение; частичное разделение.

Режим нарастания

прямолинейный пандус

S-образный пандус

Четыре группы времени разгона/замедления в диапазоне 0,0–6500,0 с.

Торможение постоянного тока

Частота торможения постоянным током: от 0,00 Гц до максимальной частоты.

Время торможения: 0,0-100,0 с

Текущее значение тормозного действия: 0,0%-100,0%

Управление JOG

Диапазон частот JOG: 0,00-50,00 Гц

Время разгона/замедления в режиме JOG: 0,0–6500,0 с.

бортовые несколько предустановленных скоростей

Она обеспечивает до 16 скоростей с помощью простой системы.

Функция ПЛК или комбинация состояний клеммы x

бортовой ПИД-регулятор

Это позволяет легко реализовать систему управления с замкнутым контуром, управляемую технологическим процессом.

Автонапряжение

регулирование (AVR)

Оно способно автоматически поддерживать постоянное выходное напряжение при изменении напряжения в сети.

перенапряжение л

над текущим высоким

контроль

Сила тока и напряжение ограничены.

автоматически во время работы, чтобы избежать частых срабатываний из-за перенапряжения или перегрузки по току.

Ограничение крутящего момента и

контроль

Она может автоматически ограничивать крутящий момент и предотвращать частые срабатывания защиты от перегрузки по току во время работы. Управление крутящим моментом может быть реализовано в режиме CLVC.

поддержка

несколько карт PG

поддержка вращающейся платы трансформатора PG,

дифференциальный вход PG-карта, uvw дифференциальный вход PG-карта, resolve r PG-карта и oc вход PG

карта

энергетическое погружение

через

Энергетическая обратная связь нагрузки компенсирует снижение напряжения, позволяя приводу переменного тока работать.

продолжать работать в течение короткого времени.

Быстрый ток

лимит

Это помогает избежать частых перегрузок по току в приводе переменного тока.

Высокая производительность

Управление асинхронным и синхронным двигателями осуществляется с помощью высокопроизводительных систем.

технология управления вектором тока для повышения производительности.

Управление временем

Временной диапазон: 0,0–6500,0 минут

коммуникация

методы

Mod bus (стандартная), pro fi bus-DP (опционально), CAN link (опционально), CAN (опционально)

режим защиты

Обнаружение короткого замыкания двигателя при включении питания, защита от обрыва фазы на входе и выходе, защита от перегрузки по току.

защита, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки

защита.

Входной терминал

8 цифровых входных разъемов, один из которых поддерживает высокоскоростной импульсный ввод с частотой до 100 кГц.

2 аналоговых входных клеммы, одна из которых поддерживает только входное напряжение 0-10 В, а другая

Поддерживает входное напряжение 0-10 В или входной ток 4-20 мА.

Источник частоты

Цифровые настройки, аналоговые настройки напряжения, аналоговые настройки тока, настройки импульсов и последовательный интерфейс.

Настройка коммуникационного порта.

Вспомогательный

источник частоты

Имеется десять вспомогательных источников частоты. Это позволяет осуществлять точную настройку вспомогательной частоты и синтез частоты.

Бег

исходный код команды

панель управления/терминалы управления/последовательный порт

коммуникационный порт

Переключение между этими источниками можно осуществлять различными способами.

выходной терминал

1 высокоскоростной импульсный выходной терминал (открытый)

коллектор), поддерживающий вывод прямоугольного сигнала частотой 0-100 кГц.

1 цифровой выходной терминал

2 клеммы релейного выхода

2 аналоговых выходных терминала: поддерживают выходной ток 0-20 мА или выходное напряжение 0-10 В.

светодиодный дисплей

Отображает параметры.

Выбор блокировки ключей и функций

Она может частично или полностью блокировать клавиши и определять диапазон их функций, чтобы предотвратить сбои в работе.

дополнительные детали

Вращающийся трансформатор, плата pG, дифференциальный

входная карта pG, дифференциальная входная карта pG uvw, карта pG resolve r и входная карта pG oc

Место установки

В помещении, вдали от прямых солнечных лучей, пыли, коррозионных газов, горючих газов, нефтяного дыма, паров, капель или соли.

Высота

Менее 1000 м

Окружающий

температура

-10°C ~ 40°C (при температуре окружающей среды от 40°C до 50°C номинальная мощность снижается).

Влажность

Относительная влажность менее 95%, без образования конденсата.

вибрация

Менее 5,9 м/с² (0,6 г)

хранилище

температура

-20°C~60°C
