Усовершенствованный инвертор векторного управления серии Z2000

Усовершенствованный инвертор векторного управления серии Z2000

Серия 2000 — это компактный усовершенствованный векторный частотно-регулируемый привод, обеспечивающий векторное управление с разомкнутым контуром, быстрое ограничение тока и комплексные функции защиты. Серия Z2000T поддерживает двигатели с постоянными магнитами.

Номер изделия :
Z2000
Минимальный объем заказа (MOQ) :
20
Оплата :
Paypal/TT/Western Union
Происхождение продукта :
Shanghai, China
Цвет :
Black
Время выполнения :
18-30 days
Масса :
Maximum 200kg

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Серия Z2000 — это компактный и высокопроизводительный векторный частотный преобразователь, обладающий высокой перегрузочной способностью и высоким крутящим моментом, обеспечивающим плавный запуск двигателя при больших нагрузках. Его элегантный, компактный дизайн сочетает в себе передовую силовую электронику для точного управления скоростью и крутящим моментом, что делает его идеальным для промышленного применения, где эффективность и надежность имеют решающее значение. Оснащенный комплексными механизмами защиты, включая защиту от перегрузки по току, перенапряжения, перегрева и обрыва фазы, он защищает как преобразователь, так и подключенные двигатели от потенциальных повреждений, увеличивая срок службы системы и сокращая время простоя. Кроме того, серия Z2000 поддерживает управление синхронными двигателями с постоянными магнитами (PMSM), повышая общую эффективность системы.

Характеристики продукта

• Бесконтактное управление вектором потока (VC) V/F (управление напряжением/частотой)

• Время работы от перегрузки составляет 60 секунд при 150% от номинального тока и 3 секунды при 180% от номинального тока.

• Имеется десять вспомогательных источников частоты.

• Позволяет осуществлять точную настройку вспомогательной частоты и синтеза частоты.

• Поддержка двигателей с постоянными магнитами (серия Z2000 T)

• Диапазон мощности: 220 В, 0,4–7,5 кВт

380 В 0,75~450 кВт

Технические характеристики

Элемент		Технические характеристики Z2000
Стандартная функция	Режим управления	Бесконтактное управление вектором потока (SFVC) Управление напряжением/частотой (V/F)
	Максимальная частота	Векторное управление: 0-320 Гц, управление VF: 0-3200 Гц
	Несущая частота	1-16 кГц. Несущая частота автоматически регулируется в зависимости от характеристик нагрузки.
	Решение по входной частоте	Цифровая настройка: 0,01 Гц. Аналоговая настройка: максимальная частота × 0,025%.
	Пусковой крутящий момент	Тип G: 0,5 Гц/150% (SFVC) Тип P: 0,5 Гц/100%
	Диапазон скоростей	1:100
	Точность стабильности скорости	±0,5%
	Перегрузочная способность	Тип G: 60 с при 150% от номинального тока, 3 с при 180% от номинального тока. Тип P: 60 с при 120% от номинального тока, 3 с при 150% от номинального тока
	Увеличение крутящего момента	Автоматическое повышение скорости; Настраиваемое повышение скорости 0,1%-30,0%
	кривая VF	Линейная кривая V/F; Многоточечная кривая V/F; Кривая V/F в степени N.
	Разделение V/F	Существует два типа разделения: полное разделение; частичное разделение.
	Режим нарастания	Прямолинейный пандус; S-образный пандус; Четыре группы времени разгона/замедления в диапазоне 0,0–6500,0 с.
	торможение постоянным током	Частота торможения постоянным током: от 0,0 Гц до максимальной частоты. Время торможения: 0,0–100,0 с. Текущее значение торможения: 0,0%–100,0%.
	управление JOG	Диапазон частот JOG: 0,00~50,00 Гц Время разгона/замедления в режиме JOG: 0,0~6500,0 с
	Встроенная система с несколькими предустановленными скоростями	Он позволяет реализовать до 16 скоростей с помощью простой функции ПЛК или комбинации состояний клемм X.
	Встроенный ПИД-регулятор	Это позволяет легко реализовать систему управления с замкнутым контуром, управляемую технологическим процессом.
	Автоматическая регулировка напряжения (AVR)	Оно способно автоматически поддерживать постоянное выходное напряжение при изменении напряжения в сети.
	Автоматическое управление напряжением/предотвращением перегрузки по току	В процессе работы ток и напряжение автоматически ограничиваются, чтобы избежать частых срабатываний из-за перенапряжения/перегрузки по току.
	Быстрое ограничение тока	Это помогает избежать частых перегрузок по току в приводе переменного тока.
	Ограничение и контроль крутящего момента	Он способен автоматически поддерживать постоянное выходное напряжение при изменении напряжения в сети.

Технические характеристики

Модель	Номинальная выходная мощность (кВт)	Номинальный входной ток (А)	Номинальный выходной ток (А)	Оснащен электродвигателем (кВт)
Входное напряжение (В): 1PH/3PHAC220V±15%
Z2200-0R4G	0,4	5.4	2.5	0,4
Z2200-0R75G	0,75	7.2	5	0,75
Z2200-1R5G	1.5	10	7	1.5
Z2200-2R2G	2.2	16	11	2.2
Z2200-3R7G	3.7	23	16.5	3.7
Z2200-5R5G	5.5	21	25	5.5
Z2200-7R5G	7.5	31	32	7.5
Входное напряжение (В): 3 фазы переменного тока 380 В ± 15%
Z2400-0R75G	0,75	3.8	2.5	0,75
Z2400-1R5G	1.5	5	3.7	1.5
Z2400-2R2G	2.2	5.8	5	2.2
Z2400-3R7G/5R5P	3.7/5.5	10/15.0	9.0/13	3.7/5.5
Z2400-5R5G	5.5	15	13	5.5
Z2400-7R5P	7.5	20	17	7.5
Z2400-7R5G/11P	7,5/11	20/26	17/25	7,5/11
Z2400-11G/15P	11/15.0	26/35	25/32	11/15.0
Z2400-15G/18.5P	15/18.5	35/38	32/37	15/18.5
Z2400-18.5G/22P	18.5/22	38/46	37/45	18.5/22
Z2400-22G/30P	22/30	46/62	45/60	22/30
Z2400-30G/37P	30/37	62/76	60/75	30/37
Z2400-37G/45P	37/45	76/90	75/90	37/45
Z2400-45G/55P	45/55	90/105	90/110	45/55
Z2400-55G	55	105	110	55
Z2400-75P	75	140	150	75
Z2400-75G/90P	75/90	140/160	150/176	75/90
Z2400-90G/110P	90/110	160/210	176/210	90/110
Z2400-110G/132P	110/132	210/240	210/253	110/132
Z2400-132G/160P	132/160	240/290	253/300	132/160
Z2400-160G/185P	160/185	290/330	300/340	160/185
Z2400-185G/200P	185/200	330/370	340/380	185/200
Z2400-200G/220P	200/220	370/410	380/420	200/220
Z2400-220G/250P	220/250	410/460	420/470	220/250
Z2400-250G/280P	250/280	460/500	470/520	250/280
Z2400-280G/315P	280/315	500/580	520/600	280/315
Z2400-315G/350P	315/350	580/620	600/640	315/350
Z2400-350G/400P	350/400	620/670	640/690	350/400
Z2400-400G/450P	400/450	670/790	690/790	400/450
Z2400-450G/500P	450/500	790/835	790/860	450/500

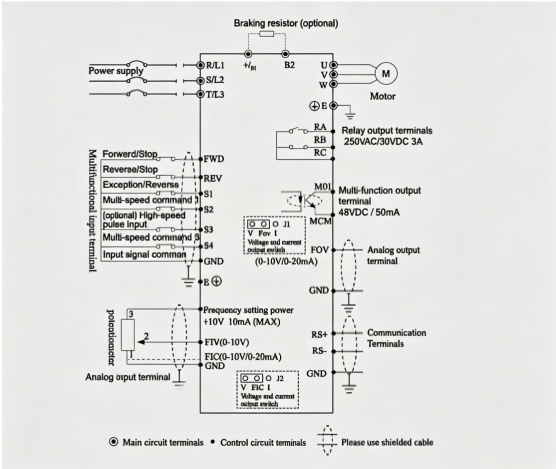

Типичная схема подключения

Примечание:

1: Встроенный тормозной блок мощностью менее 37 кВт (включая 37 кВт) предлагается в качестве опции; встроенные тормозные блоки мощностью 45–160 кВт являются опциональными. 2: Встроенный реактор постоянного тока мощностью 30–160 кВт предлагается в качестве опции.

2. Встроенный реактор постоянного тока мощностью 30–160 кВт является опциональным.

Измерение

(1)0.4--22 кВт

(2)30--160 кВт

Модель	Габаритные размеры (мм)				Размеры для установки (мм)			Реактор (по желанию)
Модель	W	H	H1	D	A	B	Φd	Реактор (по желанию)
Z2200-0R4G	72	142	一	152	62.7	132.7	5	一
Z2200-0R75G
Z2200-1R5G
Z2200-2R2G	100	183	一	143	90	173	5	一
Z2200-3R7G	100	183	一	143	90	173	5	一
Z2200-5R5G	130	260	一	184	120	250	5	一
Z2200-7R5G	130	260	一	184	120	250	5	一
Z2400-0R4G	72	142	一	152	62.7	132.7	5	一
Z2400-0R75G
Z2400-1R5G
Z2400-2R2G
Z2400-3R7G/5R5P	100	183	一	143	90	173	5	一
Z2400-5R5G	100	183	一	143	90	173	5	一
Z2400-7R5P	130	260	一	184	120	250	5	一
Z2400-7R5G/11P
Z2400-11G/15P
Z2400-15G/18.5P	195	280	一	179	182.5	266	7	一
Z2400-18.5G/22P
Z2400-22G/30P
Z2400-30G/37P	245	390	425	193	180	410	7	Встроенный источник постоянного тока реактор (Необязательный)
Z2400-37G/45P	245	390	425	193	180	410	7
Z2400-45G/55P	300	500	540	252	200	522	9
Z2400-55G
Z2400-75P
Z2400-75G/90P	338	546	576	256.5	270	560	9
Z2400-90G/110P	338	550	580	300	270	564	9
Z2400-110G/132P	338	550	580	300	270	564	9
Z2400-132G/160P	400	675	715	310	320	695	11	Без реактора постоянного тока
Z2400-160G/185P	400	675	715	310	320	695	11	Без реактора постоянного тока
Z2400-132G/160PZ	400	871.5	915	310	320	895	11	Встроенный источник постоянного тока реактор
Z2400-160G/185PZ	400	871.5	915	310	320	895	11	Встроенный источник постоянного тока реактор
