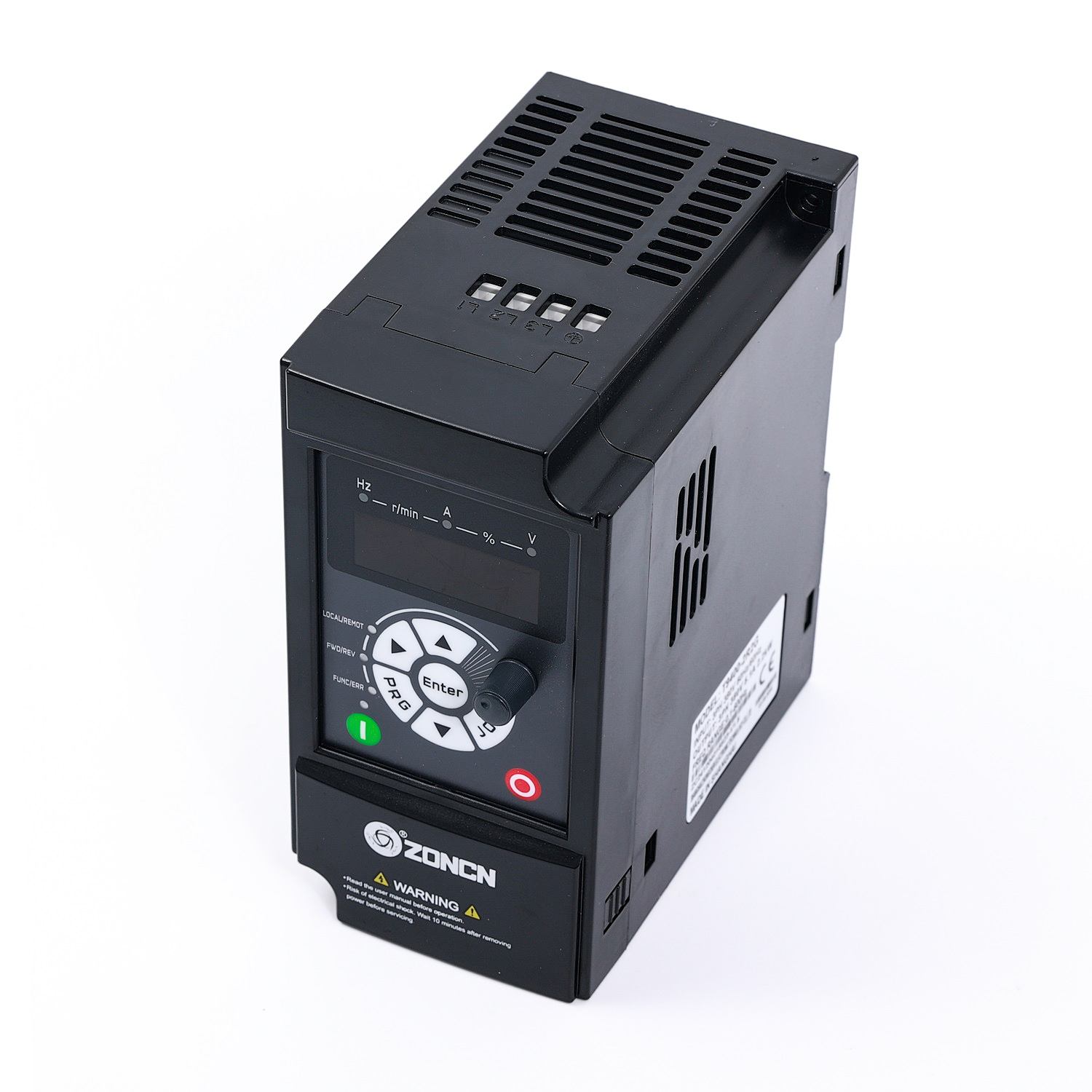

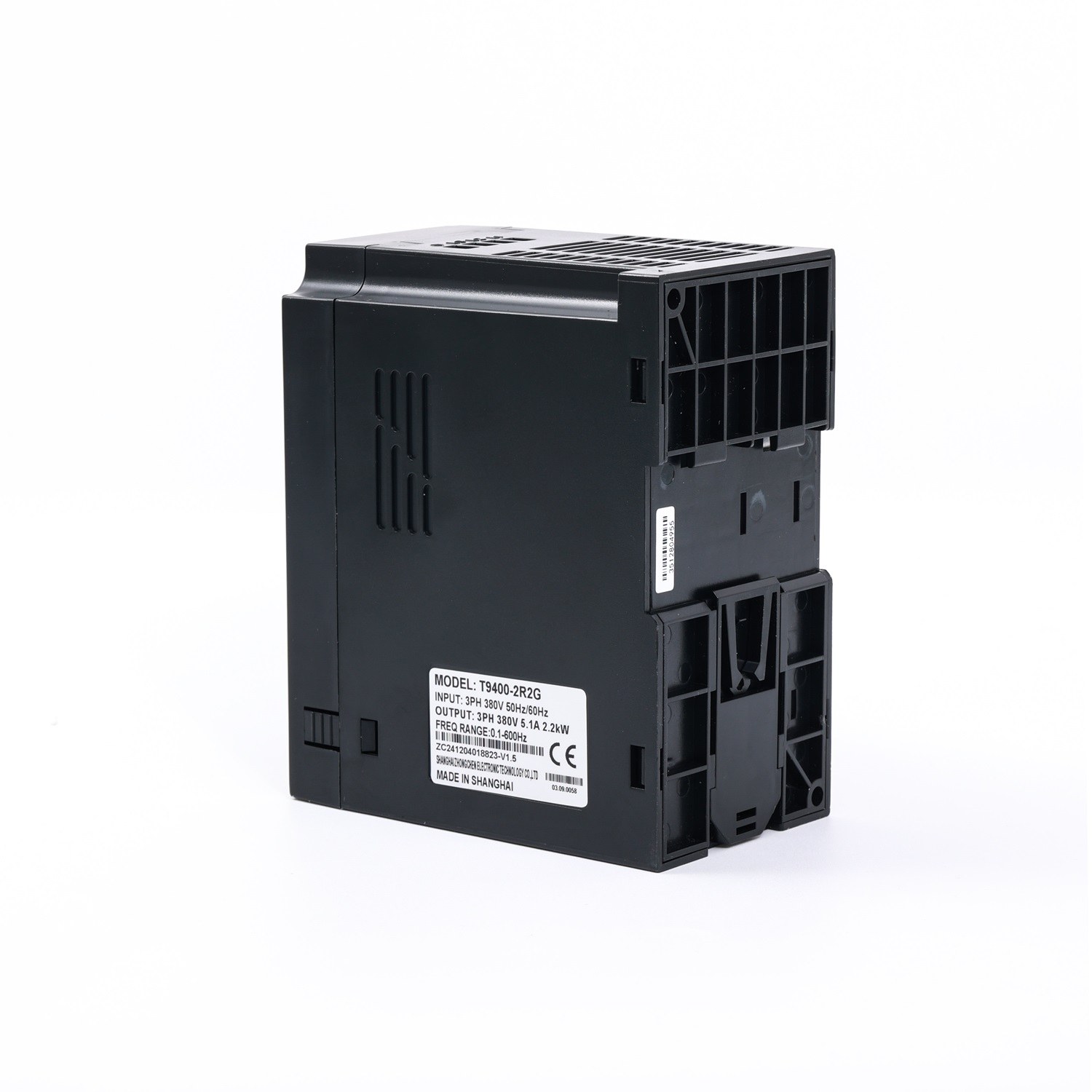

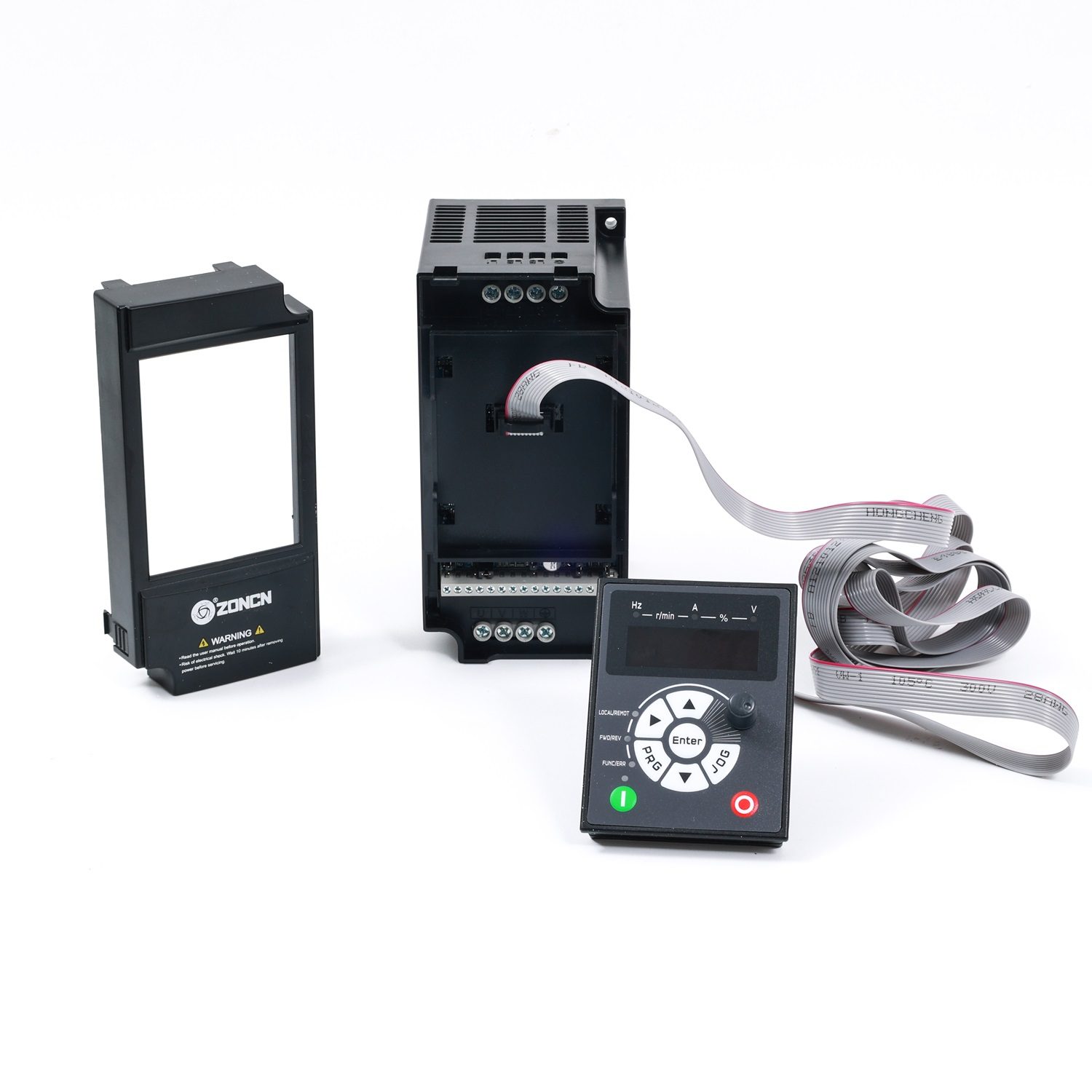

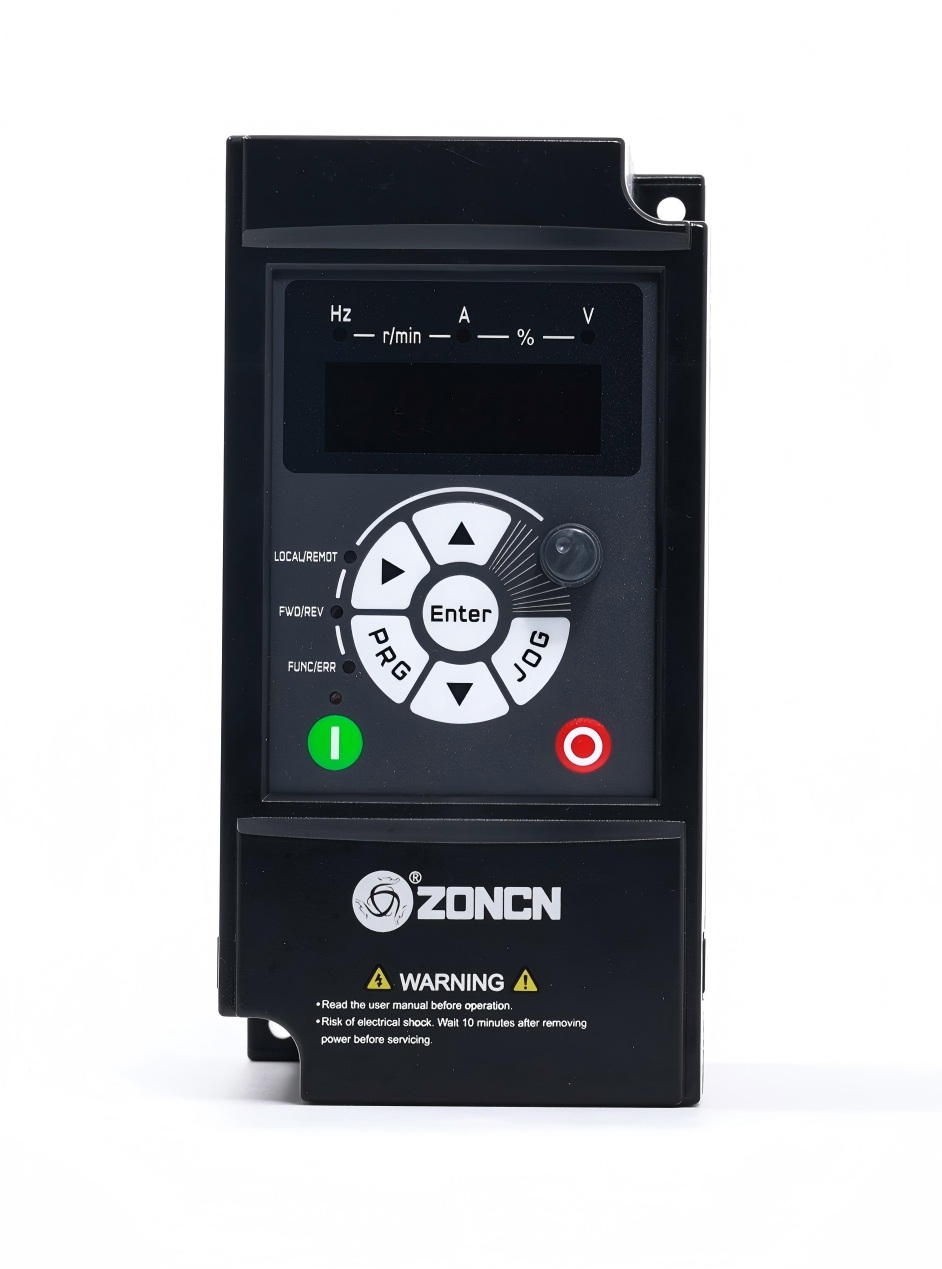

Усовершенствованный инвертор векторного управления серии T9000

Режим управления

Управление V/F

Бессенсорное управление вектором потока (SVC)

Управление вектором с обратной связью (FVC) (при мощности выше 3,7 кВт)

Максимальная частота

599 Гц

Несущая частота

0,5 кГц-16 кГц

Несущая частота автоматически регулируется в зависимости от характеристик нагрузки.

Разрешение входной частоты

Цифровая настройка: 0,01 Гц

Аналоговая настройка: Максимальная частота × 0,025%

Начальный момент затяжки

Тип G: 0,5 Гц/150% (SVC) Тип P: 0,5 Гц/100%

Диапазон скоростей

1:100(SVC)

Точность стабильности скорости

±0,5%(SVC)

Перегрузочная способность

Тип G: 60 с при 150% от номинального тока, 3 с при 180% от номинального тока.

PType: 60 с при 120% от номинального тока, 3 с при 150% от номинального тока.

Увеличение крутящего момента

Автоматическое ускорение;

Индивидуальный бонус: 0,1%~30,0%

Кривая VF

Прямая линия кривой V/F

Многоточечная кривая V/F

N-степенная кривая VIF (1,2-степень, 1,4-степень, 1,6-степень, 1,8-степень, квадрат)

Разделение V/F

2 типа: полное разделение; частичное разделение.

Режим нарастания

Прямолинейный пандус.

Четыре группы времени разгона/замедления с диапазоном 0,006500,0 с.

торможение постоянным током

Частота торможения постоянным током: 0,00 Гц - максимальная частота. Время торможения: 0,0 с ~ 36,0 с.

Текущее значение тормозного действия: 0,0%~100,0%

управление JOG

Диапазон частот JOG: 0,00 Гц ~ 50,00 Гц.

Время разгона/замедления в режиме JOG: 0,0 с ~ 6500,0 с.

Простой ПЛК, несколько предустановленных скоростей.

Он позволяет реализовать до 16 скоростей с помощью простой функции ПЛК или комбинации состояний терминалов.

Встроенный ПИД-регулятор

Это позволяет легко реализовать систему управления с замкнутым контуром, управляемую технологическим процессом.

Автоматическая регулировка напряжения (AVR)

Он способен автоматически поддерживать постоянное выходное напряжение при изменении напряжения в сети.

контроль перенапряжения/перегрузки по току

В процессе работы ток и напряжение автоматически ограничиваются, чтобы избежать частых срабатываний из-за перенапряжения/перегрузки по току.

Быстрое ограничение тока

II помогает избежать частых перегрузок по току в приводе переменного тока.

Ограничение и контроль крутящего момента

Она может автоматически ограничивать крутящий момент и предотвращать частые срабатывания защиты от перегрузки по току во время работы. Управление крутящим моментом может быть реализовано в режиме FVC.

Высокая производительность

Управление асинхронными двигателями осуществляется с помощью высокоэффективной технологии векторного управления током.

Быстрый спуск через

Энергия обратной связи нагрузки компенсирует снижение напряжения, позволяя приводу переменного тока продолжать работу в течение короткого времени.

Поддержка нескольких карт PG

Поддержка дифференциального входа PG-платы, резольверной PG-платы, вращающейся трансформаторной PG-платы.

Быстрое ограничение тока

Это помогает избежать частых перегрузок по току в приводе переменного тока.

Управление временем

Диапазон времени: 0,0 мин ~ 6500,0 мин

Методы коммуникации

RS-485

Исходный код команды

Панель управления/Контрольные клеммы/Порт последовательной связи

Переключение между этими источниками можно осуществлять различными способами.

Источник частоты

Существует десять источников частоты.

Цифровые настройки, настройки аналогового напряжения, настройки аналогового тока, настройки импульсов, настройки последовательного порта.

Переключение можно выполнить различными способами.

Вспомогательный источник частоты

Имеется десять вспомогательных источников частоты. Это позволяет осуществлять точную настройку вспомогательной частоты и синтез частоты.

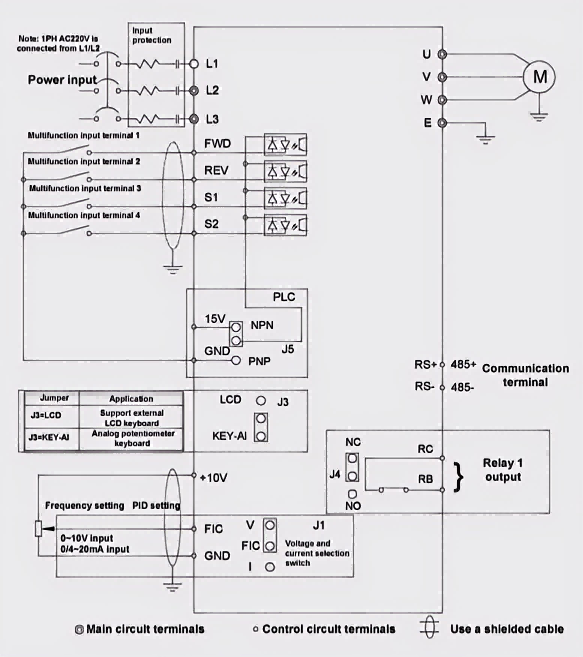

Входной терминал

Стандартная комплектация: 4 цифровых входных клеммы (мощностью менее 5,5 кВт) / 6 цифровых входных клемм (мощностью более 7,5 кВт);

1 аналоговый входной терминал (мощностью менее 5,5 кВт) / 2 аналоговых входных терминала (мощностью более 7,5 кВт);

1 вход напряжения (поддерживает только 0–10 В, мощность выше 7,5 кВт), 1 вход напряжения (0–10 В) или вход тока (4–20 мА)

Выходной терминал

1. Высокоскоростной импульсный выходной терминал (с открытым коллектором) (при мощности более 3,7 кВт)

1 выходной терминал воспроизведения (мощностью менее 5,5 кВт) / 2 выходных терминала воспроизведения (мощностью более 7,5 кВт)

1 аналоговый выходной терминал (3,7–5,5 кВт) / 2 аналоговых выходных терминала (более 7,5 кВт), поддержка выходного тока 4–20 мА или выходного напряжения 0–10 В.

светодиодный дисплей

Он отображает параметры.

Блокировка клавиш и выбор функций

Она может частично или полностью блокировать клавиши и определять диапазон их функций для предотвращения сбоев.

режим защиты

Обнаружение короткого замыкания двигателя при включении питания, защита от обрыва фазы на входе/выходе, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева, защита от перегрузки.

Место установки

В помещении, вдали от прямых солнечных лучей, пыли, коррозионных газов, горючих газов, масляного дыма, паров.

Высота

Менее 1000 м

Температура окружающей среды

-10℃~+40℃ (снижение мощности при температуре окружающей среды от 40℃ до 50℃)

Влажность

Влажность менее 95% без конденсации

Вибрация

Менее 5,9 м/с² (0,6 г)

Температура хранения

-20℃~+60℃
