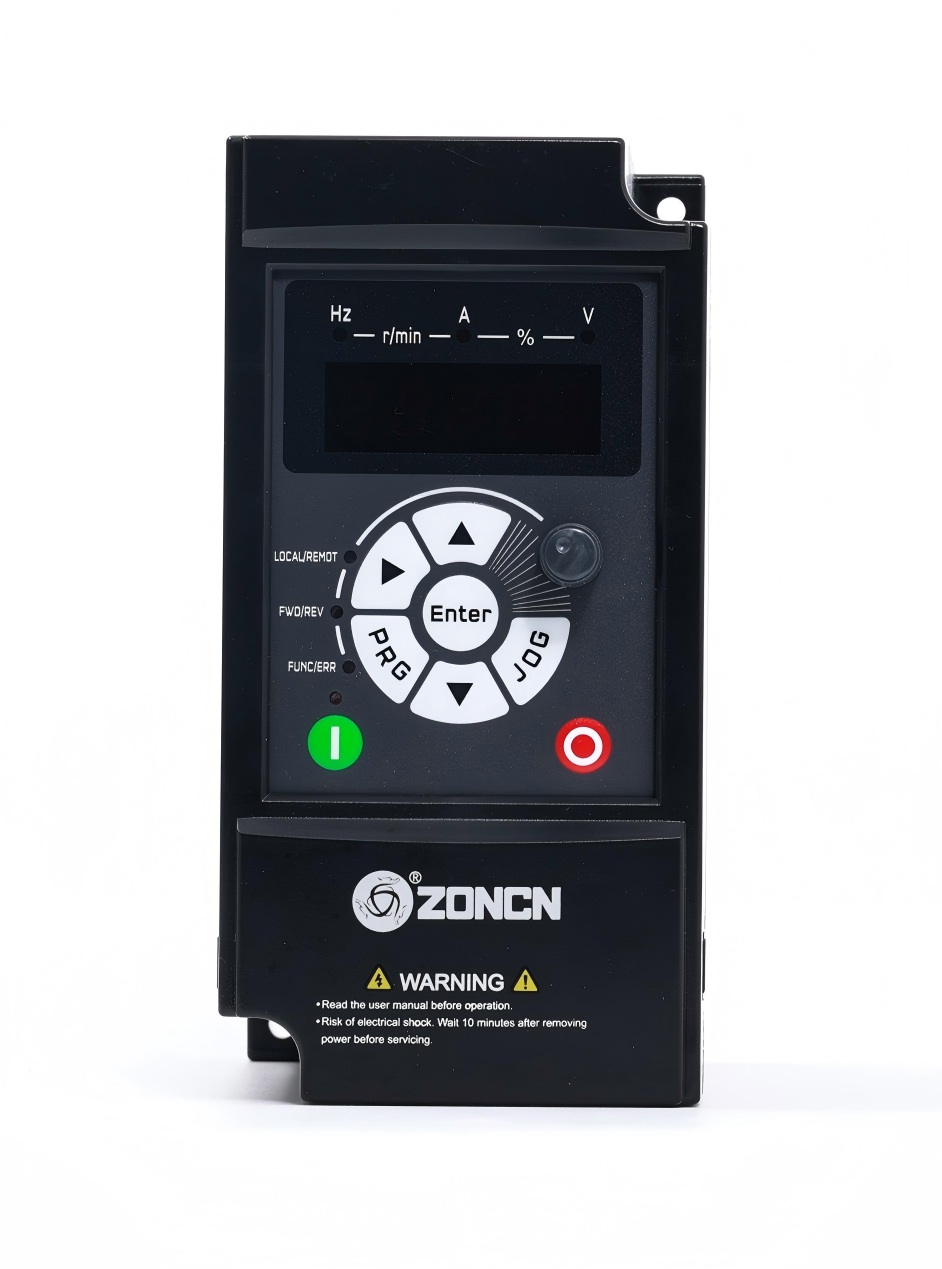

Серия QZ9000 – инвертор для промышленных кранов и подъемников

Режим управления

Управление V/F

Бессенсорное управление вектором потока (SVC)

Управление вектором с обратной связью (FVC)

Максимальная частота

0–150 Гц

Несущая частота

1 кГц～12 кГц

Несущая частота автоматически регулируется в зависимости от характеристик нагрузки.

Разрешение входной частоты

Цифровая настройка: 0,01 Гц

Аналоговая настройка: Максимальная частота x 0,025%

Начальный момент затяжки

Тип G: 0,25 Гц/150% (SVC);

0 Гц/180% (ФЖЕЛ)

Диапазон скоростей

1:200 (SVC)

1:1000 (ФЖЕЛ)

Точность стабильности скорости

±0,5% (SVC)

±0,02% (ФЖЕЛ)

точность управления крутящим моментом

±5% (SVC), ±3% (FVC)

Перегрузочная способность

Тип G: 60 с при 150% от номинального тока, 3 с при 180% от номинального тока.

Увеличение крутящего момента

Автоматическое ускорение;

Индивидуальный бонус: 0,1%~30,0%

Режим нарастания

Прямолинейный или криволинейный пандус.

Три группы времени разгона/замедления в диапазоне от 0,00 до 6500,0 с.

Несколько скоростей

Она реализует до 8 скоростей через терминальные состояния.

Автоматическая регулировка напряжения (AVR)

Он способен автоматически поддерживать постоянное выходное напряжение при изменении напряжения в сети.

Контроль блокировки при перенапряжении/перегрузке по току

В процессе работы ток и напряжение автоматически ограничиваются, чтобы избежать частых срабатываний из-за перенапряжения/перегрузки по току.

Быстрое ограничение тока

Это помогает избежать частых перегрузок инвертора по току.

Ограничение и контроль крутящего момента

Она может автоматически ограничивать крутящий момент и предотвращать частые срабатывания защиты от перегрузки по току во время работы. Управление крутящим моментом может быть реализовано в режиме FVC.

Поддержка различных типов PG-карт

Поддержка плат PG с резольвером, дифференциалом и открытым коллектором.

Мгновенная остановка не означает остановку.

Энергетическая составляющая обратной связи от нагрузки компенсирует снижение напряжения, позволяя инвертору продолжать работу в течение короткого времени.

Коммуникация

RS-485, CAN

режим защиты

Обнаружение короткого замыкания двигателя при включении питания, защита от обрыва фазы на входе/выходе, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки.

контроль процесса подъема

Встроенный инвертор обеспечивает противодействие раскачиванию, захват и управление другими сложными процессами подъема, используется для подъема, перемещения, поворота и других операций в подъемном оборудовании.

Входной терминал

Максимум 10 цифровых входных разъемов

2 аналоговых входных клеммы

1 вход напряжения (поддерживает только 0~10 В), 1 вход напряжения (0~10 В) или вход тока (4–20 мА)

(Разные источники питания подключаются к разным клеммам, подробности см. в описании схемы)

Источник частоты

Цифровые настройки, настройки аналогового напряжения, настройки аналогового тока, настройки связи, настройки последовательного порта.

Переключение можно выполнить различными способами.

Исходный код команды

Панель управления/Контрольные клеммы/Порт последовательной связи

Переключение между этими источниками можно осуществлять различными способами.

Выходной терминал

2 цифровых выходных терминала

2 клеммы релейного выхода

светодиодный дисплей

Он отображает параметр.

Блокировка клавиш и выбор функций

Она может частично или полностью блокировать клавиши и определять диапазон их функций для предотвращения сбоев.

Место установки

В помещении, вдали от прямых солнечных лучей, пыли, коррозионных газов, горючих газов, масляного дыма, паров, капель или соли.

Высота

Менее 1000 м

Температура окружающей среды

-10℃~+40℃ (снижение мощности при температуре окружающей среды от 40℃ до 50℃)

Влажность

Относительная влажность менее 95%, без конденсации.

Вибрация

Менее 5,9 м/с² (0,6 г)

Температура хранения

-20℃~+60℃
