Экономичный миниатюрный частотный преобразователь серии NZ100

Экономичный миниатюрный частотный преобразователь серии NZ100

Серия NZ100 — это компактный и экономичный преобразователь частоты, поддерживающий протокол MODBUS RS485, управление V/F и встроенный ПИД-регулятор. Идеально подходит для промышленного регулирования скорости двигателей и легко устанавливается на DIN-рейку.

Номер изделия :
NZ100
Минимальный объем заказа (MOQ) :
20
Оплата :
Paypal/TT/Western Union
Происхождение продукта :
Shanghai, China
Цвет :
Black
Время выполнения :
18-30 days
Масса :
Maximum 1kg

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Серия NZ100 отличается компактными размерами, низкой стоимостью и внешними портами для удобной проводки. Она проста в установке и может монтироваться на направляющие (для устройств мощностью менее 5,5 кВт), с поддержкой MODBUS через RS485. Также имеется управление V/F и встроенный ПИД-регулятор. Специально разработана для промышленного оборудования, имеет управление V/F и встроенный ПИД-регулятор. Это стабильный инвертор/частотный преобразователь с классом защиты IP20.

Характеристики продукта

Компактный размер и низкая стоимость;
Клеммы открыты, что облегчает подключение проводов;
Монтаж на DIN-рейку (мощностью менее 5,5 кВт)
Поддерживает протокол MODBUS через RS485.
Не требует технического обслуживания
Регулировка V/F; Встроенное ПИД-регулирование
Диапазон мощности: 22 В, 0,4 кВт–2,2 кВт

380 В 0,75 кВт-160 кВт

Технические характеристики

Источник питания	Номинальное напряжение, частота	Однофазное/трехфазное переменное напряжение 220 В/380 В 50/60 Гц
Источник питания	Диапазон напряжения	220 В: 170–240 В 380 В: 330–440 В
Выход	Диапазон напряжения	220 В: 0~220 В 380 В: 0~380 В
Выход	Диапазон частот	0,10~400,00 Гц
Метод контроля		Управление V/F
Показания		Рабочее состояние/Определение аварийных сигналов/Интерактивные инструкции: настройка частоты, выходная частота/ток, напряжение шины постоянного тока и т. д.
Контрольные спекуляции	Диапазон выходных частот	0,10 Гц ~ 400,00 Гц
	Разрешение настройки частоты	Цифровой вход: 0,10 Гц, аналоговый вход: 0,1% от максимальной выходной частоты.
	Точность выходной частоты	0,01 Гц
	Управление V/F	Настройка кривой V/F для удовлетворения различных требований к нагрузке.
	Увеличение крутящего момента	Автоматическое увеличение: автоматическое повышение крутящего момента в зависимости от условий нагрузки; Ручное увеличение: возможность установки крутящего момента в диапазоне 0,0–20,0%.
	Многофункциональный входной терминал	Четыре многофункциональных входных разъема, обеспечивающих выполнение следующих функций: восьмиступенчатая регулировка скорости, запуск программы, четырехступенчатая регулировка скорости разгона/замедления, функция увеличения/уменьшения скорости, аварийная остановка и другие функции.
	Многофункциональный выходной терминал	1. Многофункциональные выходные терминалы для отображения информации о работе, нулевой скорости, внешних неисправностях, выполнении программы и других предупреждениях.
	Настройка времени ускорения/замедления	Время разгона/замедления от 0 до 999,9 с можно установить индивидуально.
Другие функции	ПИД-регулирование	Встроенное ПИД-регулирование
	RS485	Стандартная функция связи RS485 (MODBUS)
	Настройка частоты	Аналоговый вход: 0 ~ 10 В, 4 ~ 20 мкВ Цифровой ввод: панель управления, RS485 или UP/DOWN. Примечание: клеммы AVI можно использовать для выбора аналогового входного напряжения (AV) и аналогового входного тока (AI) с помощью переключателя J2.
	Многоскоростной	Четыре многофункциональных входных клеммы, возможность установки 15-ступенчатой скорости.
	Автоматическая регулировка напряжения	Можно выбрать функцию автоматической регулировки напряжения.
	Прилавок	Встроенные 2 группы прилавков
Функция защиты/предупреждения	Перегрузка	150%, 60 секунд (постоянный крутящий момент)
	Перенапряжение	Можно настроить защиту от перенапряжения.
	Пониженное напряжение	Можно настроить защиту от пониженного напряжения.
	Другие меры защиты	Короткое замыкание на выходе, перегрузка по току, блокировка параметров и так далее.
Среда	Температура окружающей среды	от -10°C до 40°C (без замерзания)
	Влажность окружающей среды	Максимум 95% (без конденсации)
	Высота	Менее 1000 м
	Вибрация	Макс. 0,5G
Структура	Режим охлаждения	Принудительное воздушное охлаждение
Структура	Защитная конструкция	IP 20
Установка		Настенный монтаж или стандартное крепление на 35-мм рейку (≤5,5 кВт)

Технические характеристики

(Модель)	Входной ток (А)	Выходная мощность (кВт)	Мощность (кВА)	Выходной ток (А)	Перегрузочная способность (60 с) (А)	Оснащен электродвигателем (кВт)
Входное напряжение: 1 фаза, переменный ток 220 В ± 15%
NZ100-0R4G-2	5.4	0,4	1	2.5	3.75	0,4
NZ100-0R75G-2	8.2	0,75	2	5	7.5	0,75
NZ100-1R5G-2	14	1.5	2.8	7	10.5	1.5
NZ100-2R2G-2	23	2.2	4.5	11	16.5	2.2
Входное напряжение: 3 фазы переменного тока 380 В ± 15%
NZ100-0R75G-4	3.4	0,75	2.2	2.7	4.05	0,75
NZ100-1R5G-4	5	1.5	3.2	4	6	1.5
NZ100-2R2G-4	5.8	2.2	4	5	7.5	2.2
NZ100-3R7G/5R5P-4	10.7	3.7	6.8	8.6	12.9	3.7
NZ100-5R5G/7R5P-4	14.6	5.5	10	12.5	18.75	5.5
NZ100-7R5G/11P-4	20	7.5	11.2	17.5	26.25	7.5
NZ100-11G/15P-4	26	11	17	24	36	11
NZ100-15G/18P-4	35	15	26	33	49.5	15
NZ100-18G/22P-4	38	18.5	32	40	60	18.5
NZ100-22G/30P-4	46	22	37	47	70,5	22
NZ100-30G/37P-4	62	30	52	65	97,5	30
NZ100-37G/45P-4	76	37	64	80	120	37
NZ100-45G/55P-4	90	45	72	90	135	45
NZ100-55G/75P-4	105	55	84	110	165	55
NZ100-75G/90P-4	140	75	115	152	228	75
NZ100-90G/110P-4	160	90	135	176	264	90
NZ100-110G/132P-4	210	110	160	210	315	110
NZ100-132G/160P-4	240	132	193	255	382,5	132
NZ100-160G/185P-4	290	160	230	305	457.5	160

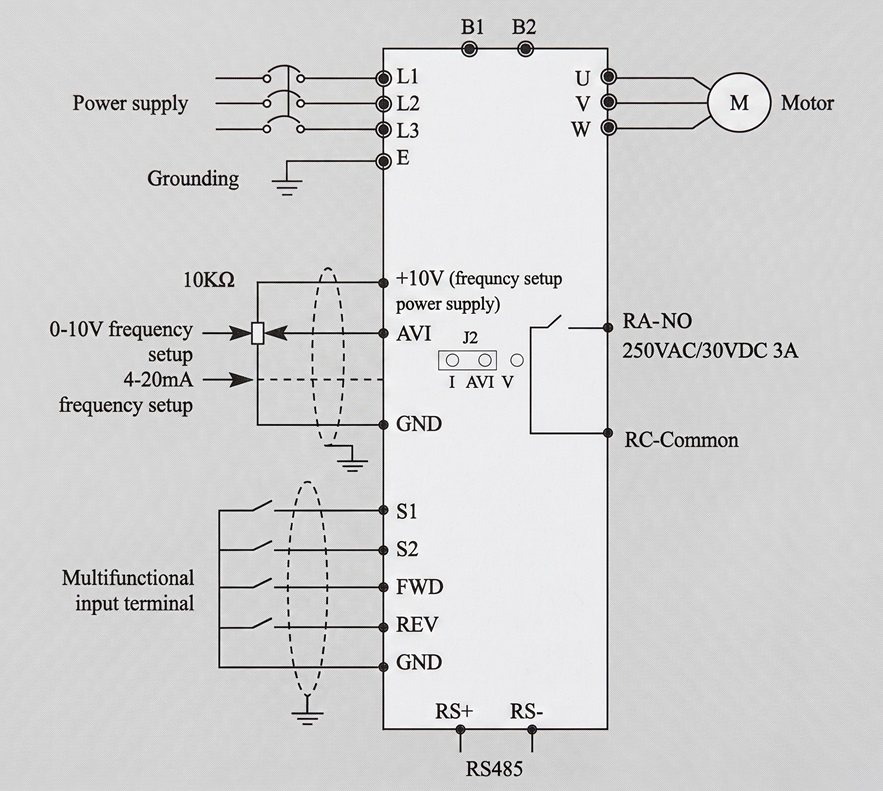

Типичная схема подключения

При использовании однофазного источника питания, пожалуйста, подключайтесь через клеммы L1 и L2.

Примечание: с помощью переключателя J2 на клеммах AVI можно выбрать аналоговый вход напряжения (0-10 В) и аналоговый входной сигнал (4-20 мА).

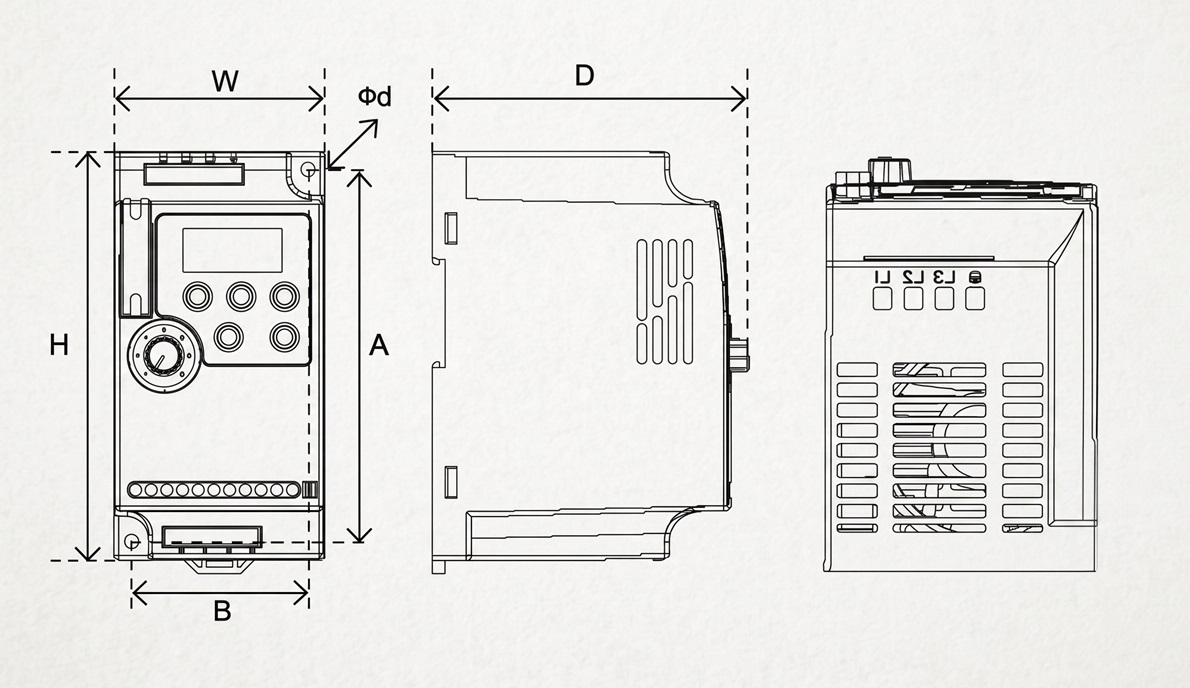

Измерение

Модель	W	H	D	A	B	Φd
NZ100-0R4G-2 NZ100-1R5G-2	68	132	102	120	57	4.5
NZ100-2R2G-2	—	—	—	—	—	—
NZ100-0R75G-4 NZ100-2R2G-4	72	142	112.2	130	61	4.5
NZ100-3R7G/5R5P-4 NZ100-5R5G/7R5P-4	85	180	116	167	72	5.5
NZ100-7R5G/11P-4 NZ100-11G/15P-4	106	240	153	230	96	4.5
NZ100-15G/18P-4 NZ100-22G/30P-4	151	332	165.5	318	137	7
NZ100-30G/37P-4 NZ100-37G/45P-4	217	400	201	385	202	7
NZ100-45G/55P-4 NZ100-55G/75P-4	300	455	240	440	200	4.5
NZ100-75G/90P-4 NZ100-110G/132P-4	275	630	310	612	200	4.5
NZ100-132G/160P-4 NZ100-160G/185P-4	400	715	310	695	320	11
