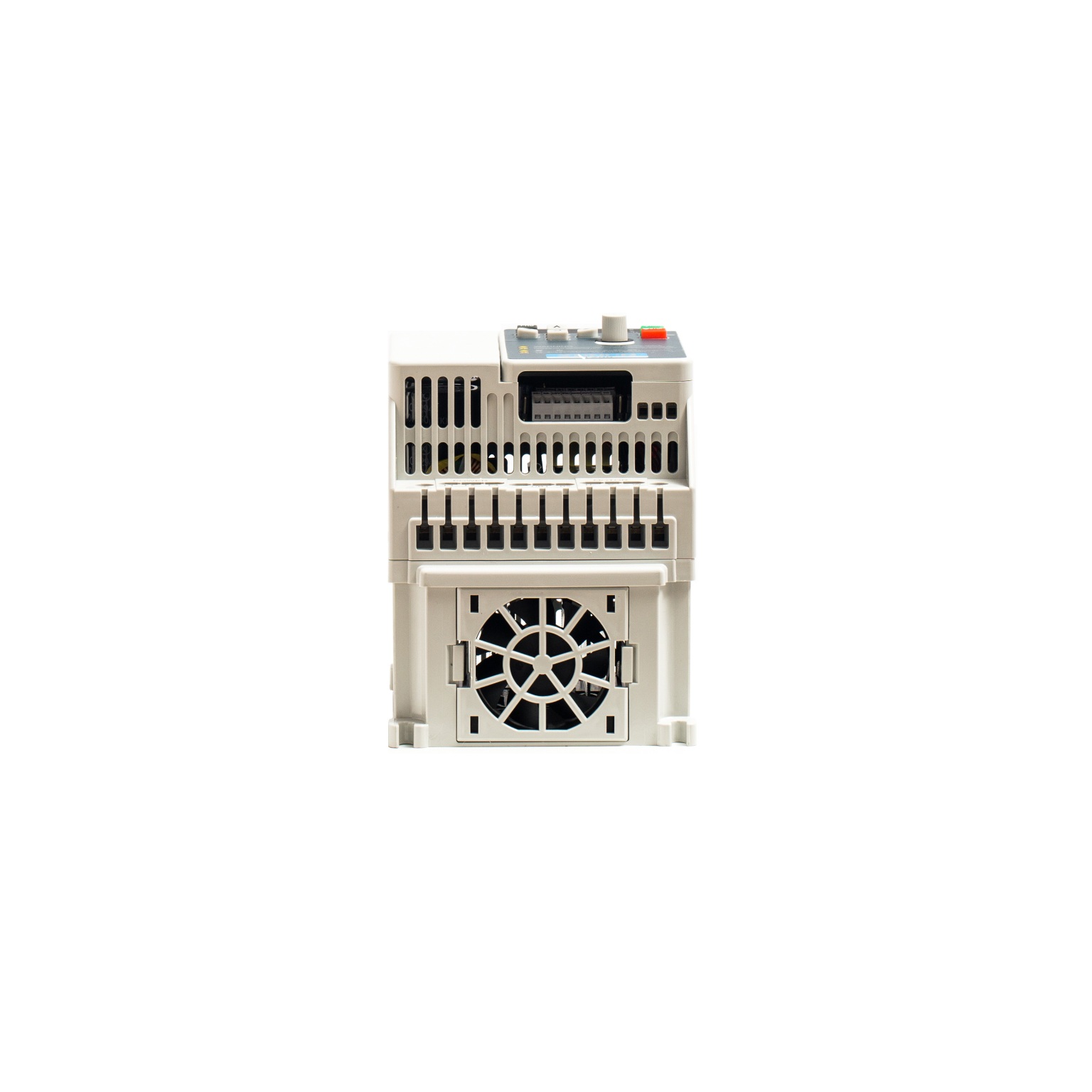

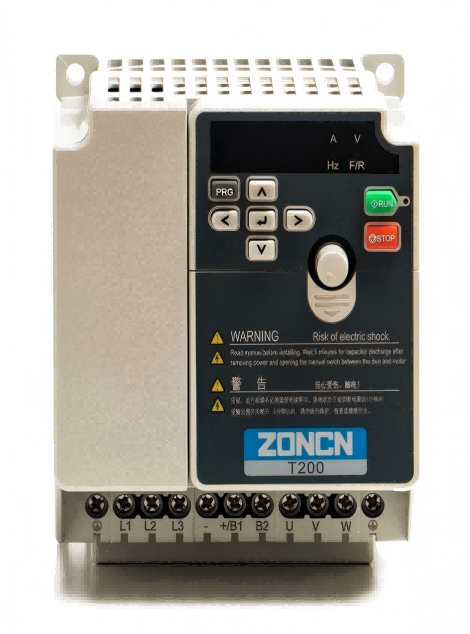

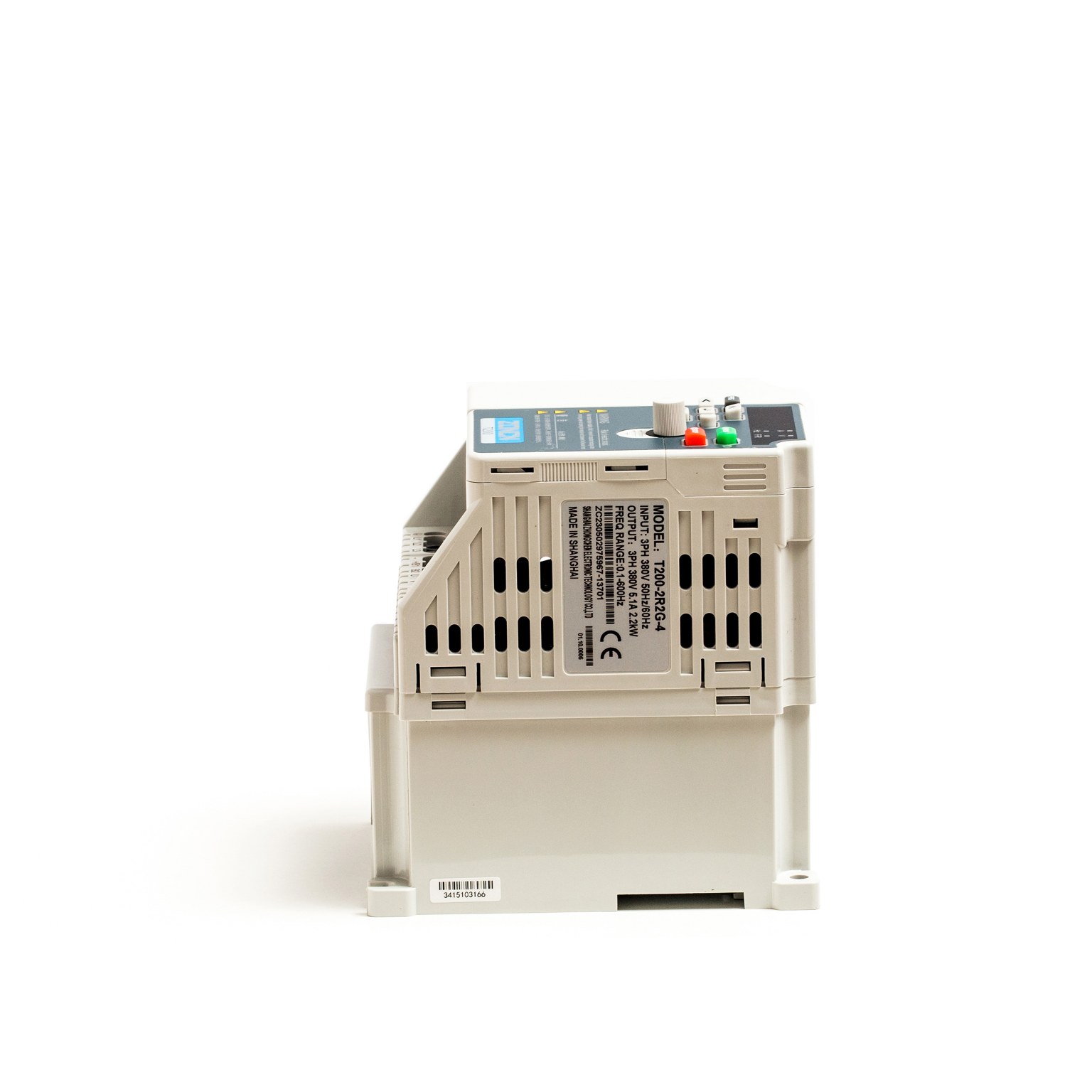

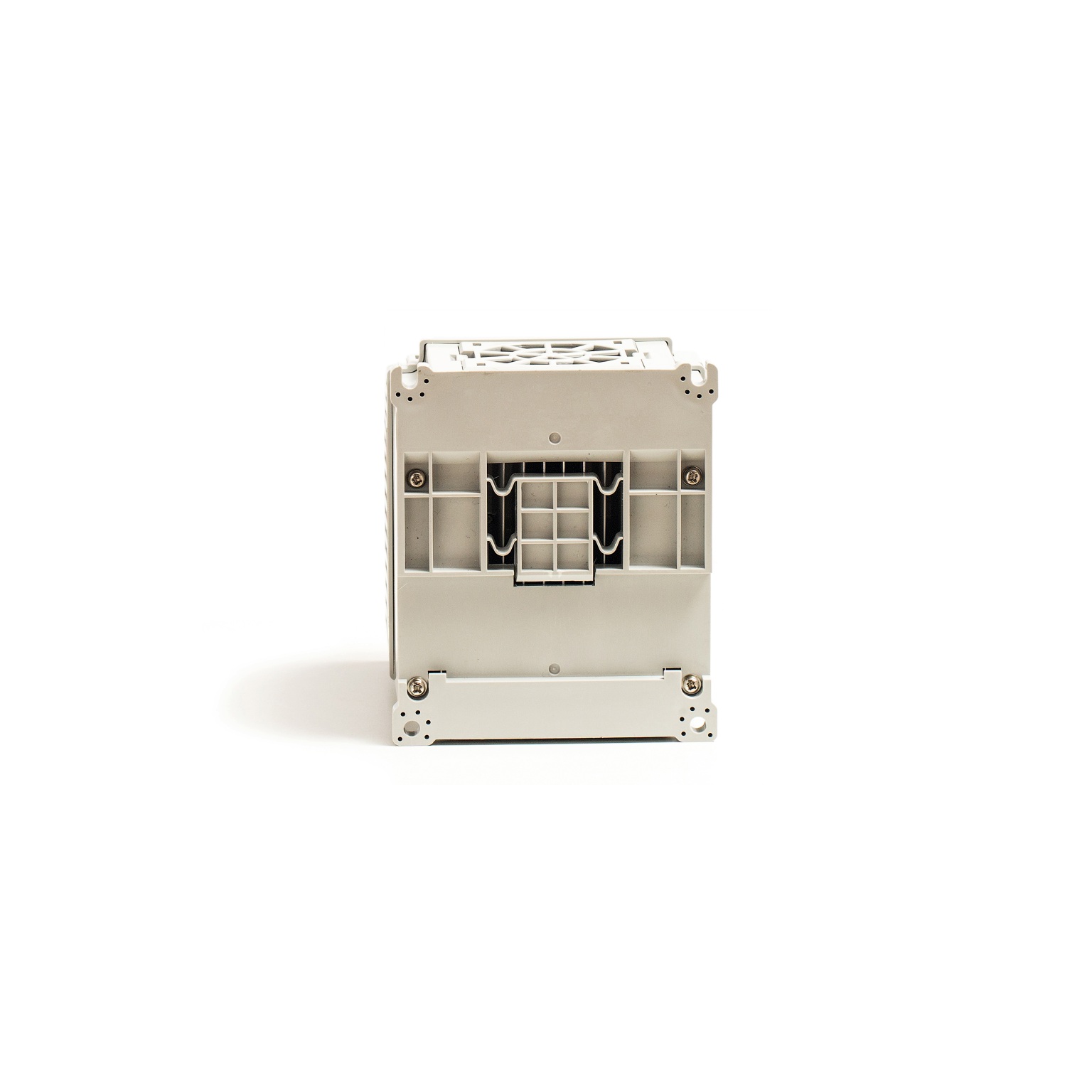

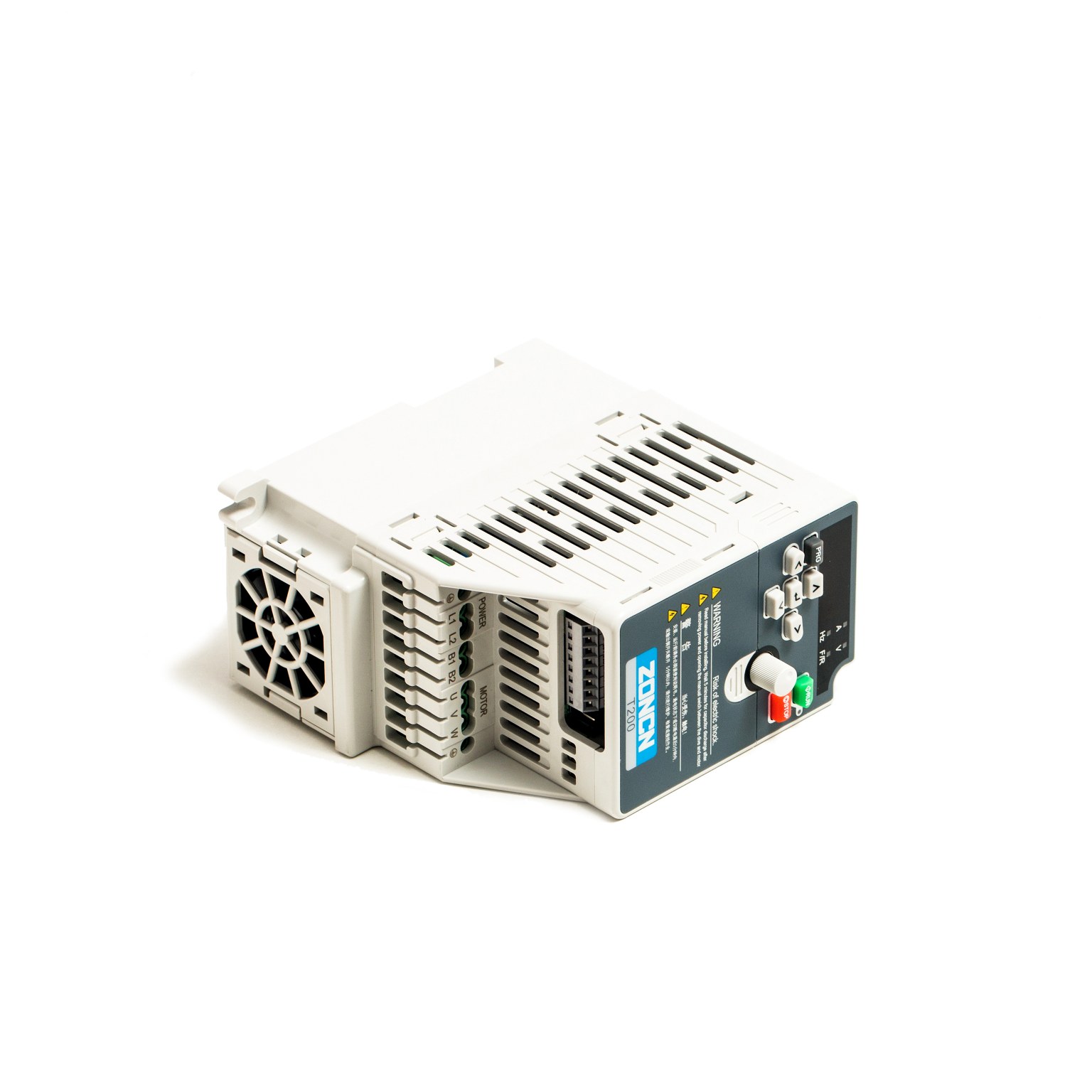

Многофункциональный и высокопроизводительный векторный преобразователь частоты серии T200

Максимальная частота

Векторное управление: 0–600 Гц, управление V/F: 0–3200 Гц

Режим управления

Управление V/F; Бесконтактное управление вектором потока (SFVC); Управление вектором с замкнутым контуром (CLVC)

Несущая частота

0,5 кГц – 16 кГц

Несущая частота может автоматически регулироваться в зависимости от характеристик нагрузки.

Разрешение входной частоты

Цифровая настройка: 0,01 Гц

Аналоговая настройка: максимальная частота × 0,025%

Пусковой крутящий момент

Тип G: 0,5 Гц/150% (SFVC); Тип P: 0,5 Гц/100%

Диапазон скоростей

1:100 (Без рейтинга для детей)

Точность стабильности скорости

±0,5% (без пропиленгликоля)

точность управления крутящим моментом

±5%(ФЖЕЛ)

Перегрузочная способность

Тип G: 60 с при 150% от номинального тока, 3 с при 180% от номинального тока

Тип P: 60 с при 120% от номинального тока, 3 с при 150% от номинального тока

Увеличение крутящего момента

Фиксированное повышение скорости; Настраиваемое повышение скорости 0,1%-30,0%

кривая V/F

Прямая кривая V/F; Многоточечная кривая V/F;

Кривая V/F для N-степени (1,2-степень, 1,4-степень, 1,6-степень, 1,8-степень, квадрат)

Разделение V/F

Существует два типа разделения: полное разделение; частичное разделение.

Режим нарастания

Прямолинейный пандус; S-образный пандус

Четыре группы времени разгона/замедления в диапазоне 0,00–6500,0 с.

торможение постоянным током

Частота торможения постоянным током: от 0,00 Гц до максимальной частоты. Время торможения: 0,0–100,0 с.

Текущее значение тормозного действия: 0,0%-100,0%

управление JOG

Диапазон частот толчкового регулятора: 0,00 Гц ~ 50,00 Гц.

Время ускорения/замедления при беге трусцой: 0,0 с ~ 6500,0 с

Встроенные несколько предустановленных скоростей

Он обеспечивает до 16 скоростей с помощью простой функции ПЛК или состояния входного клеммного разъема.

Встроенный ПИД-регулятор

Это позволяет легко реализовать систему управления с замкнутым контуром, управляемую технологическим процессом.

Автоматическая регулировка напряжения (AVR)

Он способен автоматически поддерживать постоянное выходное напряжение при изменении напряжения в сети.

Контроль блокировки при перенапряжении/перегрузке по току

В процессе работы ток и напряжение автоматически ограничиваются, чтобы избежать частых срабатываний из-за перенапряжения/перегрузки по току.

Быстрое ограничение тока

Это помогает избежать частых перегрузок инвертора по току.

Ограничение крутящего момента и контроль крутящего момента

Это позволяет автоматически ограничивать крутящий момент и предотвращать частые срабатывания защиты от перегрузки по току во время работы.

Высокая производительность

Управление асинхронным двигателем осуществляется с помощью высокоэффективной технологии векторного управления током.

Мгновенная остановка не означает остановку.

Энергетическая обратная связь нагрузки компенсирует напряжение.

уменьшение, чтобы привод переменного тока мог продолжать работать в течение короткого времени.

Управление временем

Диапазон времени: 0,0 мин ~ 6500,0 мин

Методы коммуникации

RS485; EtherCAT; Profibus-DP; CAN является опциональным.

Запуск командного канала

Предоставляется панелью управления, клеммами управления, последовательным портом.

Коммуникационный порт, переключение между которыми может осуществляться различными способами.

Источник частоты

10 типов источников частоты, обеспечиваемых цифровым и аналоговым напряжением, аналоговым током, импульсами и последовательным портом.

переключается множеством способов

Вспомогательная частота

источник

Имеется десять вспомогательных источников частоты. Это позволяет осуществлять точную настройку вспомогательной частоты и синтез частоты.

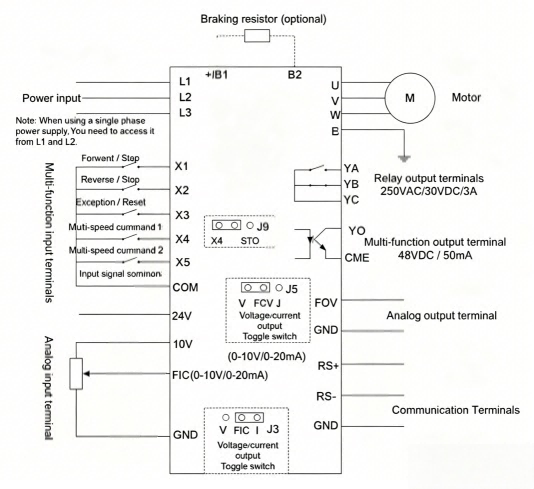

Входные клеммы

1 аналоговый входной терминал, поддерживает входное напряжение 0-10 В или входной ток 4-20 мА.

5 цифровых входных терминалов, один из которых поддерживает высокоскоростной импульсный ввод с частотой до 100 кГц;

Выходные клеммы

1 цифровой выходной терминал

1 клемма релейного выхода

1 аналоговый выходной терминал: поддерживает выходной ток 0-20 мА или выходное напряжение 0-10 В.

светодиодный дисплей

Он отображает параметры.

Блокировка клавиш и выбор функций

Она может частично или полностью блокировать клавиши и определять диапазон их функций, чтобы предотвратить сбои в работе.

режим защиты

Обнаружение короткого замыкания двигателя при включении питания, защита от обрыва фазы на входе и выходе, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки.
