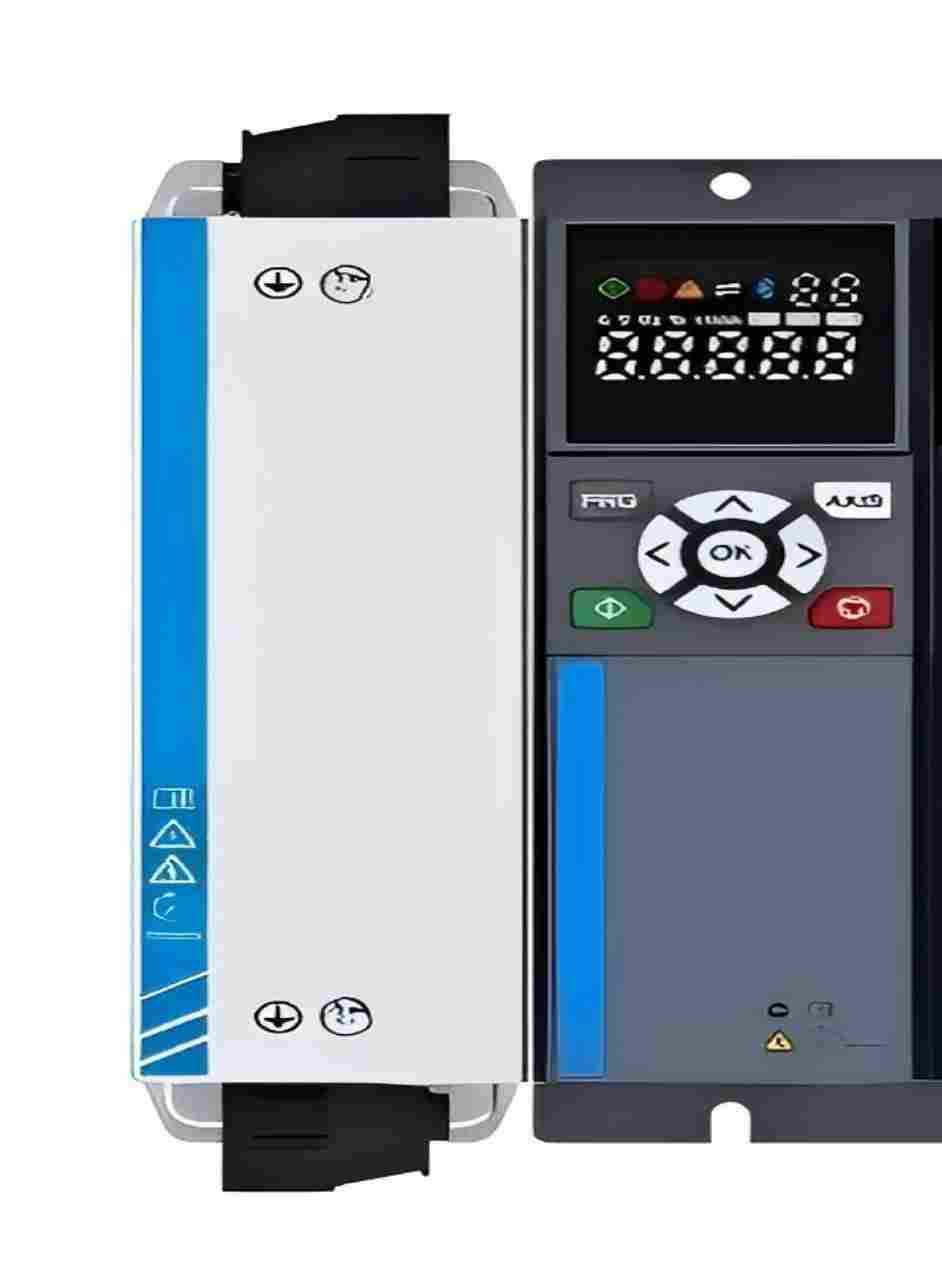

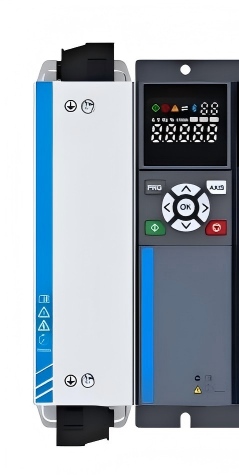

Компактный многоприводный продукт серии T800

Компактный многоприводный продукт серии T800

Компактные многоприводные устройства серии T800 отличаются небольшими размерами, упрощенной проводкой, общей шиной постоянного тока с общим тормозным резистором для экономии энергии и снижения затрат, программной настройкой Type-C, внешним источником питания 24 В, опциональным входным фильтром, двухканальным STO, подключаемыми клеммами питания и управления, а также поддержкой нескольких полевых шин для снижения затрат на связь и управление в системах с несколькими инверторами.

Номер изделия :
T800
Минимальный объем заказа (MOQ) :
20
Оплата :
Paypal/TT/Western Union
Происхождение продукта :
Shanghai, China
Цвет :
Black
Время выполнения :
18-30 days
Масса :
73kg

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Эта система привода отличается компактной конструкцией и упрощенной проводкой, основанной на общей шине постоянного тока с общим тормозным резистором. Она поддерживает ввод в эксплуатацию через кабель Type-C и внешний источник питания 24 В постоянного тока, с опциональным общим входным фильтром. В ней реализована двухканальная функция безопасного отключения крутящего момента (STO) и используются клеммы для подключения питания и управления. Поддерживаемые полевые шины включают EtherCAT, ProfiNet, CANopen, Profibus-DP и ModbusTCP, что снижает затраты на связь и управление для многоинверторных систем. Система поддерживает до 8 двигателей в одноосевой конфигурации и до 16 двигателей в двухосевой конфигурации. Ее модульная архитектура (независимые выпрямитель, инвертор, фильтр и платы расширения ввода/вывода) позволяет производить индивидуальную замену поврежденных модулей, снижая затраты на техническое обслуживание. Диапазон мощности следующий: выпрямители: 2,2-3,7 кВт (однофазное 220 В), 0,4-7,5 кВт (трехфазное 220 В), 3,7-15 кВт (трехфазное 380 В); одноосевые инверторы: 0,2-3,7 кВт (трехфазное 220 В), 0,4-7,5 кВт (трехфазное 380 В); двухосевые инверторы: 0,2-2,2 кВт (трехфазное 220 В), 0,4-3,7 кВт (трехфазное 380 В).

Характеристики продукта

Уменьшите размер и количество проводов.
Общая шина постоянного тока позволяет использовать общий тормозной резистор, что обеспечивает экономию энергии и снижение затрат.
Возможно использование программного обеспечения для настройки через кабель Type-C.
Поддержка внешнего источника питания 24 В. Дополнительный фильтр общего входного напряжения.
Поддержка двухканального STO
Для передачи как силовых, так и управляющих сигналов используются подключаемые клеммы.
Поддержка полевых шин CanOpen, ProfiNet, EtherCat, Modbus TCP, EtherNet/IP значительно снижает затраты на управление связью для нескольких инверторов.

Технические характеристики

Программа	Элемент	Технические характеристики T800
Выпрямительный блок	Защитная функция	Защита от перегрева, защита от обрыва фаз питания, защита от перенапряжения, обнаружение пониженного напряжения и т. д.
	Интерфейс связи / Автомагистраль	Поддерживает протоколы связи Modbus-RTU, CAN, Profinet RT, EtherCAT, EtherNet/IP.
	Аналоговый вход (программируемый)	① AI1-AI2: Программируемые, поддерживают напряжение от -10 В до +10 В / ток от 0 мА до 20 мА. ② Поддерживает измерение температуры с помощью датчиков PT100, PT1000, KTY-84-130, PTC-130.
	Цифровой ввод и вывод	DI1-DI4: Стандартные многофункциональные входные/выходные клеммы, выбираемые с помощью функциональных кодов. При использовании в качестве входов они соответствуют спецификациям DI1-DI14; при использовании в качестве выходов они обеспечивают стандартную функциональность выходного каскада коллектор-сток. Эти клеммы нельзя напрямую подключать к источникам питания, и для их подключения требуются подтягивающие резисторы, значения которых определяются требованиями нагрузки.
	Релейный выход	ТА-ТБ: Нормально закрытый (НЗ) TA-TC: Нормально разомкнутый (NO)
	Клавиатура	Стандартный 7-битный светодиодный цифровой дисплей, многосимвольное отображение и 9 функциональных клавиш. 2-битный одноразрядный индикатор показывает номер оси; 5-битный белый цифровой индикатор отображает значения/содержимое параметров.
	Поддерживаемое количество инверторов	8 валов (количество одноосевых инверторных блоков + 2× количество двухосевых инверторных блоков ≤ 8). Пример: Выпрямительный блок мощностью 15 кВт может управлять двумя одноосевыми блоками мощностью 7,5 кВт, двумя двухосевыми блоками мощностью 3,7 кВт или четырьмя двухосевыми блоками мощностью 1,5 кВт.
Основные параметры	Тип двигателя	Синхронный / Асинхронный
Комплексные оборонительные функции	Разрешение выходной частоты	Цифровая настройка: 0,01 Гц Смоделированные настройки: Максимальная частота × 0,025%
	Режим управления	3-фазный асинхронный двигатель: V/f, SVC Синхронный двигатель с постоянными магнитами: SVC
	Диапазон скоростей	1:50 (Асинхронный двигатель, режим V/f) 1:100 (Асинхронный двигатель, режим SVC)
	Точность управления скоростью	±1,0% (режим V/f) ±0,5% (режим SVC)
	Скорость вибрации	±0,5% (режим SVC)
	Режим управления крутящим моментом	СВК
	Защита и обнаружение неисправностей	Короткое замыкание между контактами и землей, межфазное короткое замыкание, перегрузка привода по току, перегрузка привода (ограничение выходной мощности), перегрузка двигателя, перенапряжение привода, пониженное напряжение привода, заклинивание SVC привода, перегрев привода, обрыв фазы на выходе, ошибка связи, ошибка обнаружения тока, ошибка идентификации параметров двигателя, ошибка чтения/записи EEPROM, защита от блокировки ротора, чрезмерное отклонение скорости, сигнализация о заклинивании и т. д.

Технические характеристики

Уровень входного напряжения	Мощность (кВт)	Модель продукта
модель выпрямительного блока
Трехфазный 380В~480В	3.7	Т800-0-4Т12	T800-0-4T12B
	7.5	Т800-0-4Т22	T800-0-4T22B
	15	Т800-0-4Т41	T800-0-4T41B
Трехфазный 200В~240В	3.7	Т800-0-2Т22	T800-0-2T22B
Трехфазный 200В~240В	7.5	T800-0-2T41B	T800-0-2T41B
Однофазный 200–240 В	2.2	Т800-0-2С24	T800-0-2S24B
Однофазный 200–240 В	3.7	Т800-0-2С40	T800-0-2S40B
Модель инверторного блока (одноосевой).
Трехфазный 380В~480В	0,4	T800-1-4T1R8	T800-1-4T1R8S
	0,75	T800-1-4T3R4	T800-1-4T3R4S
	1.5	T800-1-4T4R8	T800-1-4T4R8S
	2.2	T800-1-4T5R5	T800-1-4T5R5S
	3.7	T800-1-4T9R5	T800-1-4T9R5S
	5.5	Т800-1-4Т13	T800-1-4T13S
	7.5	Т800-1-4Т17	Т800-1-4Т17С
Трехфазный 200В~240В	0.2	T800-1-2T1R7	T800-1-2T1R7S
	0,4	Т800-1-2Т3	Т800-1-2Т3С
	0,75	Т800-1-2Т5	T800-1-2T5S
	1.5	Т800-1-2Т8	Т800-1-2Т8С
	2.2	Т800-1-2Т11	T800-1-2T11S
	3.7	Т800-1-2Т17	Т800-1-2Т17С
Модель инверторного блока (двухосевой).
Трехфазный 380В~480В	0,4	T800-2-4T1R8	T800-2-4T1R8S
	0,75	T800-2-4T3R4	T800-2-4T3R4S
	1.5	T800-2-4T4R8	T800-2-4T4R8S
	2.2	T800-2-4T5R5	T800-2-4T5R5S
	3.7	T800-2-4T9R5	T800-2-4T9R5S
Трехфазный 200В~240В	0.2	T800-2-2T1R7	T800-2-2T1R7S
	0,4	Т800-2-2Т3	Т800-2-2Т3С
	0,75	Т800-2-2Т5	Т800-2-2Т5С
	1.5	Т800-2-2Т8	Т800-2-2Т8С
	2.2	Т800-2-2Т11	T800-2-2T11S
