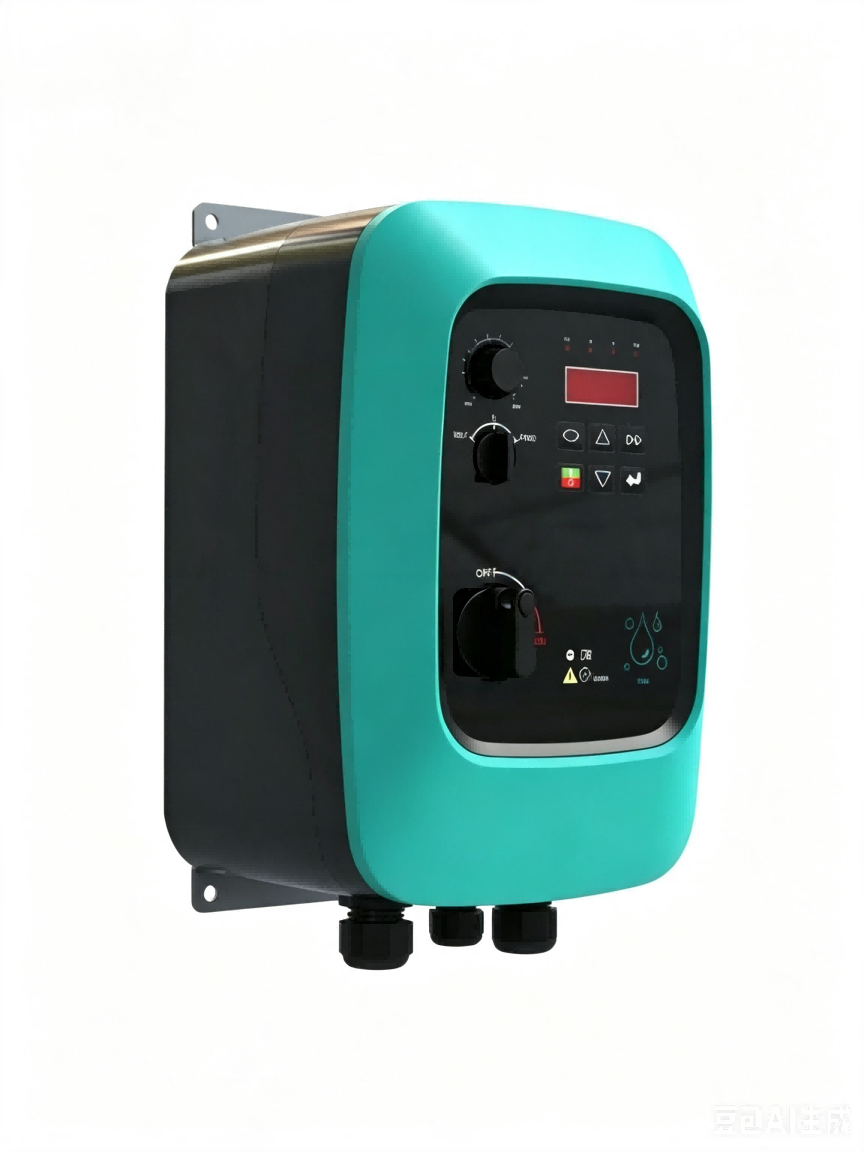

ZONCN компактный инвертор, установленный на двигателе Предназначен для непосредственной установки на корпуса двигателей. Оснащен встроенным источником питания и выключателем управления, что исключает необходимость в отдельном шкафу управления, значительно упрощая монтаж, установку и ввод в эксплуатацию на месте.
Устройство оснащено встроенным ЭМС-фильтром C3 для всех номинальных мощностей и функцией безопасности STO (Safe Torque Off). Поддерживается стандартная связь Modbus RS485, а в качестве дополнительных модулей связи доступны Profinet, EtherCAT, Profibus-DP, Modbus TCP и CAN bus для удовлетворения разнообразных потребностей промышленных сетей.
Номер изделия :
T200-BFМинимальный объем заказа (MOQ) :
20Оплата :
Paypal/TT/Western UnionПроисхождение продукта :
Shanghai, ChinaЦвет :
greenВремя выполнения :
18-30 daysМасса :
Maximum 73kgЭтот компактный инвертор ZONCN имеет конструкцию, устанавливаемую непосредственно на двигатель. Благодаря встроенному источнику питания и выключателю управления, он исключает необходимость в дополнительном шкафу управления и значительно снижает общие затраты на систему, упрощая при этом монтаж, проводку и ввод в эксплуатацию.
Устройство включает в себя ЭМС-фильтр C3, применимый ко всем моделям с высоким энергопотреблением, а также функцию безопасности STO (Safe Torque Off) для соответствия промышленным стандартам безопасности. В качестве стандартного интерфейса связи предлагается Modbus RS485. Для современных систем автоматизации опциональные модули связи поддерживают Profinet, EtherCAT, Profibus-DP, Modbus TCP и CAN-шину, обеспечивая бесперебойное подключение к различным ПЛК и системам промышленного управления.
Характеристики продукта
Технические характеристики
| Элемент | Технические характеристики T200-BF |
| Максимальная частота | 0~600 Гц |
| Несущая частота | 0,5 кГц~16 кГц; несущая частота может автоматически регулироваться в зависимости от характеристик нагрузки. |
| Разрешение входной частоты | Цифровая настройка: 0,01 Гц; Настройка симуляции: максимальная частота x 0,025% |
| Режим управления | Векторное управление с разомкнутым контуром (без ПГ); управление V/F |
| Пусковой момент | Аппарат типа G: 0,5 Гц/150% (без PG); аппарат типа P: 0,5 Гц/100% |
| Диапазон регулировки скорости | 1:100 (Без рейтинга PG) |
| Точность стабильности скорости | ±0,5% (без пропиленгликоля) |
| точность управления крутящим моментом | ±5% (ФЖЕЛ) |
| Перегрузочная способность | Тип G: 60 с при 150% от номинального тока, 3 с при 180% от номинального тока; тип P: 60 с при 120% от номинального тока, 3 с при 150% от номинального тока. |
| Увеличение крутящего момента | Автоматическое увеличение крутящего момента; увеличение крутящего момента вручную на 0,1%~30,0% |
| кривая V/F | Три типа: линейный, многоточечный; кривая V/F в N-й степени (степень 1,2, степень 1,4, степень 1,6, степень 1,8, степень 2). |
| Разделение V/F | Существует два метода: полное разделение и частичное разделение. |
| Кривая ускорения и замедления | Линейный или S-образный режим ускорения/замедления. Четыре временных интервала ускорения/замедления, диапазон времени ускорения/замедления 0,0–6500,0 с. |
| Торможение постоянным током | Частота торможения постоянным током: 0,00 Гц ~ максимальная частота; Время торможения: 0,0 с ~ 100,0 с; Значение тока торможения: 0,0% ~ 100,0% |
| Точечное управление | Диапазон частоты бега: 0,00 Гц ~ 50,0 Гц; время ускорения/замедления при беге: 0,0 с ~ 6500,0 с. |
| Простой ПЛК | Реализует до 16 скоростей с помощью простой функции ПЛК или комбинации состояний клемм. |
| Встроенный ПИД-регулятор | Легко реализует систему управления с обратной связью на основе контроллера процесса. |
| Автоматическая регулировка напряжения (AVR) | При изменении напряжения в электросети система может автоматически поддерживать постоянное выходное напряжение. |
| Контроль перенапряжения, перегрузки по току и блокировки | Автоматическое ограничение тока и напряжения во время работы для предотвращения частых срабатываний защиты от перегрузки по току и перенапряжения. |
| Функция быстрого ограничения тока | Сведение к минимуму перегрузок по току для обеспечения нормальной работы частотного преобразователя. |
| Ограничение и контроль крутящего момента | Функция «экскаватор» автоматически ограничивает крутящий момент во время работы, чтобы предотвратить частые срабатывания защиты от перегрузки по току и обнаружение короткого замыкания верхнего электродвигателя. |
| Функция защиты | Защита от дефектов фаз на входе и выходе, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрузки и защита от перегрузки. |
| Превосходное исполнение | Внедрение асинхронных двигателей с использованием высокоэффективной технологии управления вектором тока. |
| Быстрое ограничение тока | Избегайте частых перегрузок по току в частотном преобразователе. |
| Управление временем | Функция управления таймером: диапазон установки времени от 0,0 мин до 6500,0 мин. |
| Поддержка методов связи | RS-485, связь CAN, связь Profi-net |
| Исходный код команды | Настройка панели управления, терминала управления и последовательного порта связи. Возможно переключение несколькими способами. |
| Источник частоты | 10 источников частоты: цифровой вход, аналоговый вход напряжения, аналоговый вход тока, вход последовательного порта. Возможно переключение различными способами. |
| Вспомогательные источники частоты | 10 вспомогательных источников частоты. Позволяет гибко осуществлять точную настройку вспомогательной частоты и синтез частоты. |
| Входные клеммы | 6 цифровых входных клемм; 2 аналоговых входных клеммы поддерживают входное напряжение 0–10 В или входной ток 4–20 мА. |
| Выходные клеммы | 2 релейных выходных клеммы; 2 аналоговых выходных клеммы, поддерживающие выходной ток 0~20 мА или выходное напряжение 0~10 В. |
| Высота | Ниже 1000 м (выше 1000 м требуется понижение категории). |
| Температура окружающей среды | -10℃~+40℃ (если температура окружающей среды 40℃~50℃, используйте более низкую настройку) |
| Влажность | Относительная влажность менее 95%, отсутствие образования конденсата. |
| Вибрация | Менее 5,9 м/с² (0,6 г) |
| Температура хранения | -20℃~+60℃ |
| Уровень защиты | IP66 |
Технические характеристики
Модель инвертора | Входное напряжение | Номинальная выходная мощность (кВт) | Номинальный входной ток (А) | Номинальный выходной ток (А) | Применимый двигатель (кВт) |
T200-0R75G-4-BF | 3PH AC 380V±15% | 0,75 | 3.8 | 2.1 | 0,75 |
T200-1R5G-4-BF | 1.5 | 5.0 | 3.8 | 1.5 | |
T200-2R2G-4-BF | 2.2 | 5.8 | 5.1 | 2.2 | |
T200-3R7G-4-BF | 3.7 | 10.0 | 9.0 | 3.7 | |
T200-5R5G-4-BF | 5.5 | 15.0 | 13.0 | 5.5 | |
T200-7R5G-4-BF | 7.5 | 20.0 | 17.0 | 7.5 | |
Т200-11Г-4-БФ | 11 | 26.0 | 25.0 | 11 |

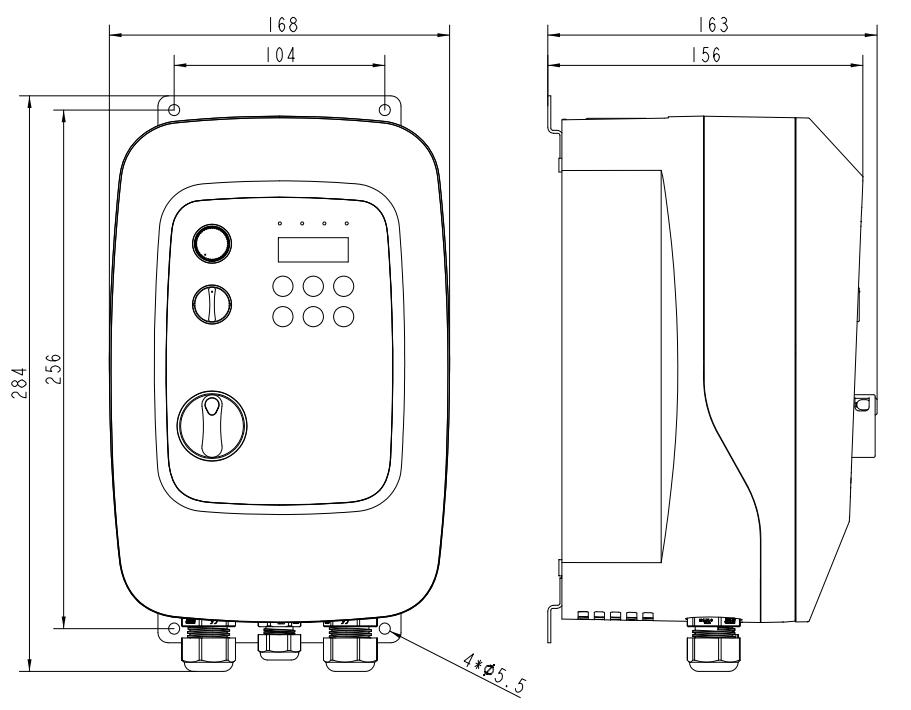

Типичные размеры
(1) AC 380V 0.75KW~3.7KW
Типичная схема электропроводки
