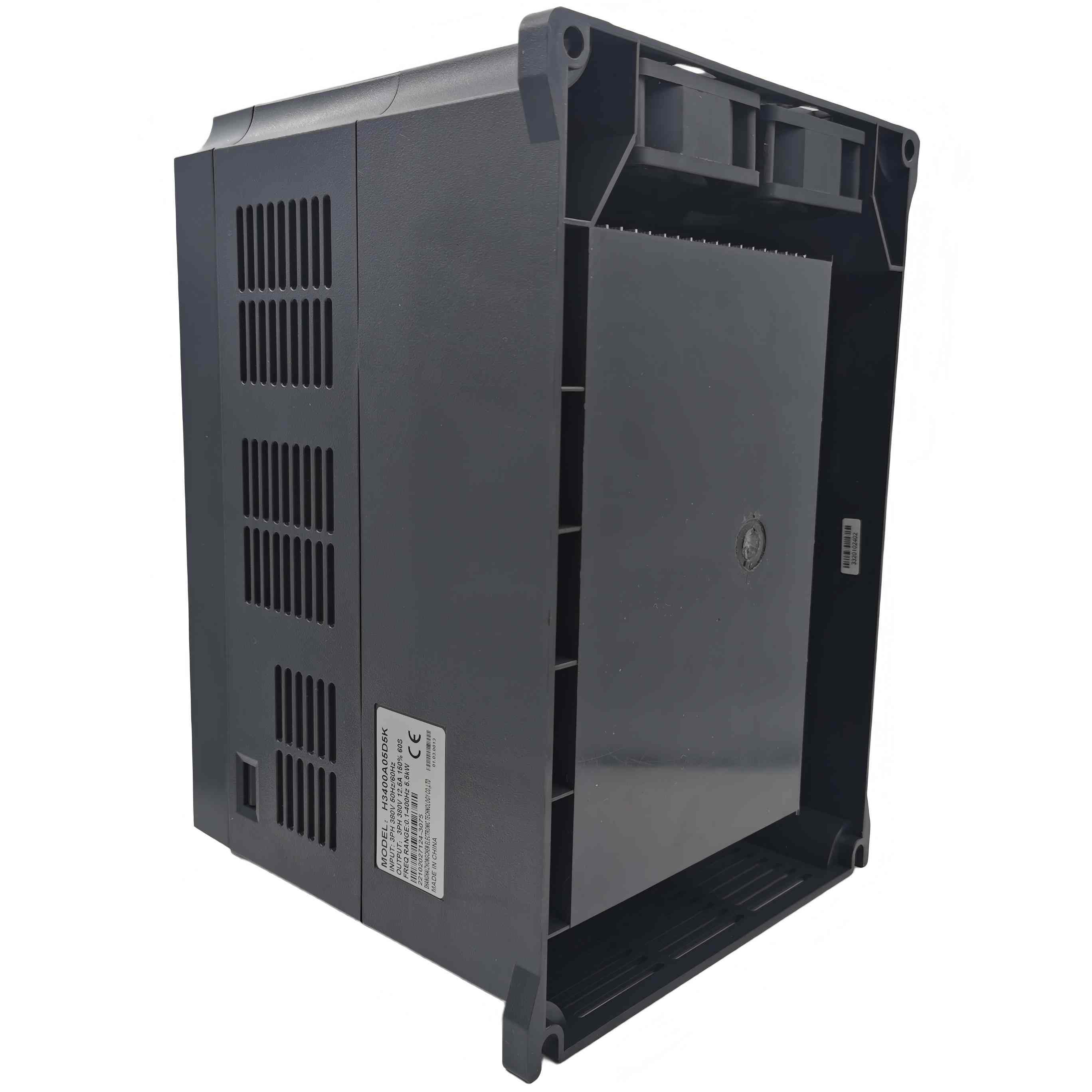

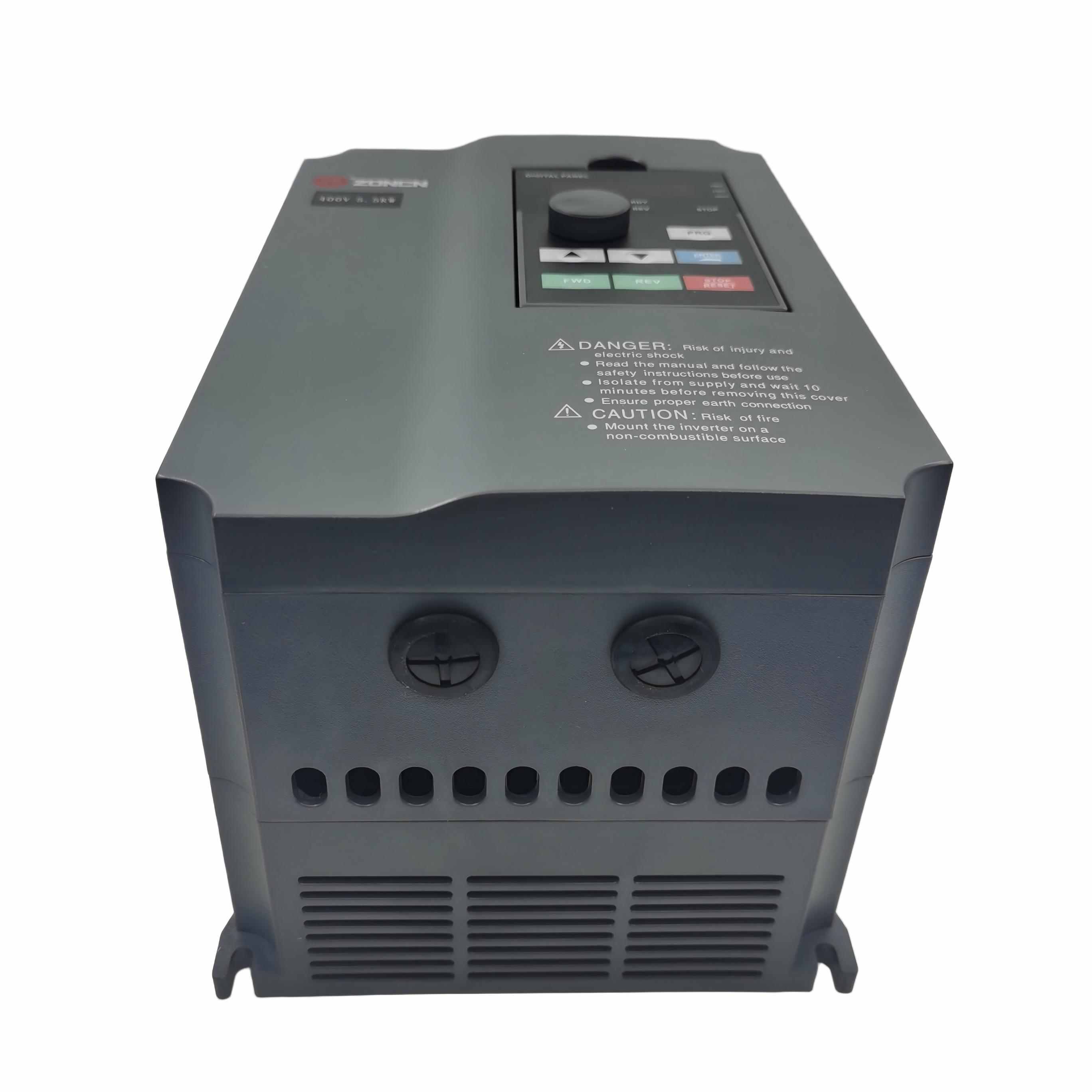

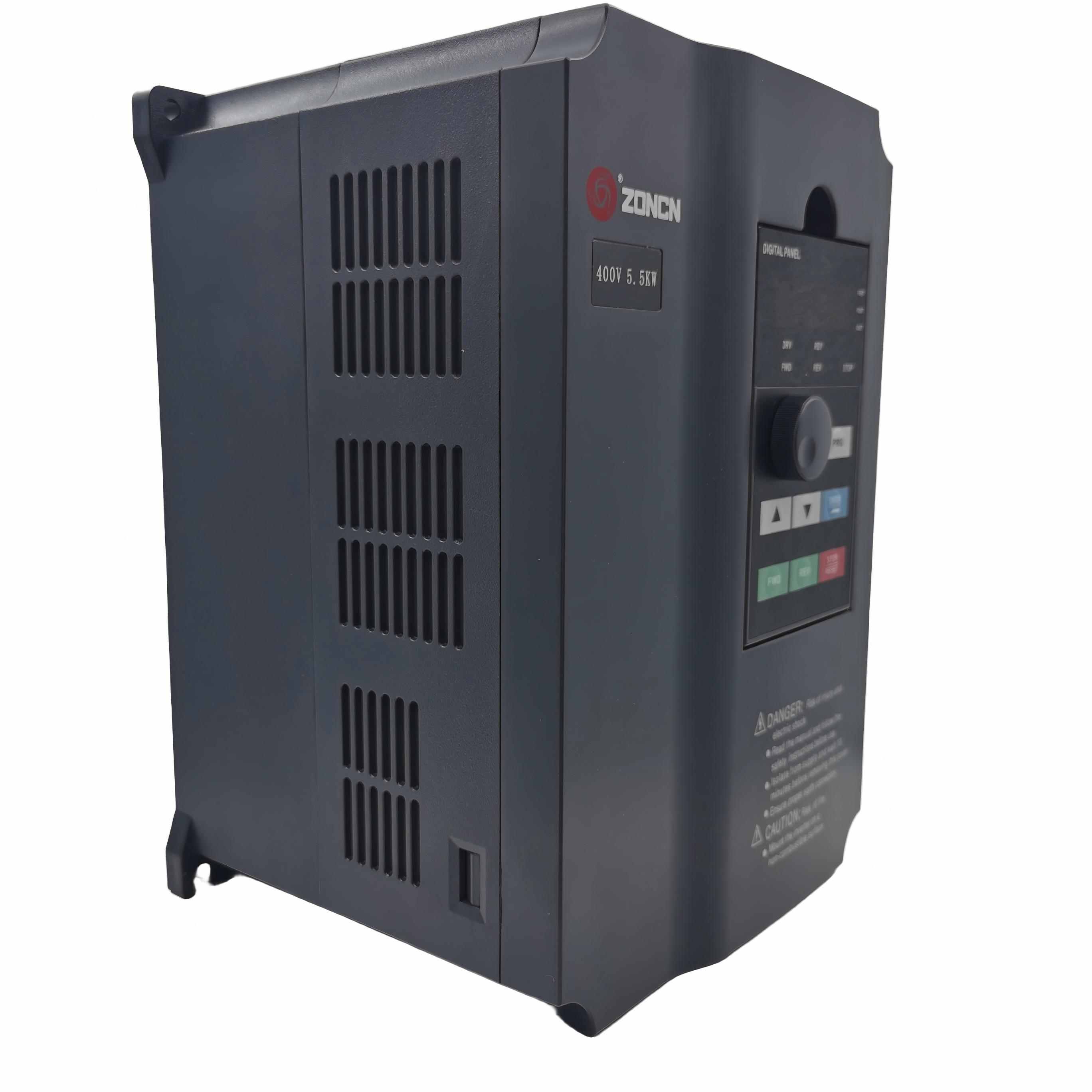

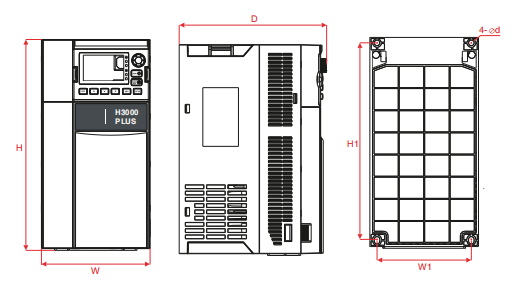

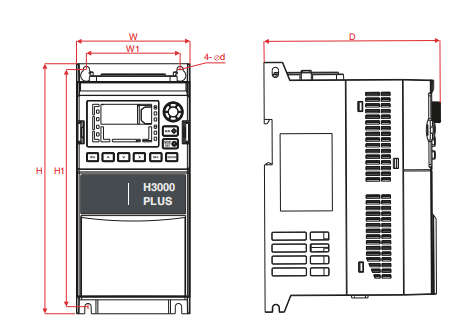

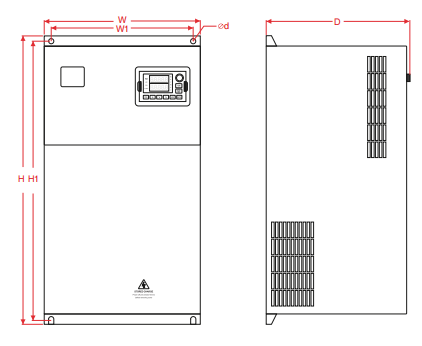

Привод общего назначения с разомкнутым контуром серии H3000

Элемент

Технические характеристики H3000

Технические характеристики электрооборудования

Входное напряжение

Однофазное/трехфазное напряжение 200-240 В, трехфазное напряжение 380-440 В. Колебания не превышают ±10%, коэффициент дисбаланса. < 3%

Входная частота

50/60 Гц ±5%

Выходное напряжение

0 В - входное напряжение

Выходная частота

Векторное управление: 0~300 Гц, управление V/F: 0~500 Гц

Производительность

Перегрузочная способность

Выходной ток 150% от номинального в течение 1 минуты, выходной ток 180% от номинального в течение 2 секунд.

Метод контроля

Вектор управления с разомкнутым контуром (SVC), управление V/F

Метод настройки команды запуска

Настройки панели управления, настройки внешнего терминала, настройки связи.

способ установки скорости

Цифровая настройка, аналоговая настройка/импульсная настройка, настройка связи

Разрешение настройки скорости

Цифровая настройка: 0,01 Гц, аналоговая настройка: 1% × максимальная частота

точность управления скоростью

SVC: ±0,5%

Диапазон регулировки скорости

SVC: 1:100

Реакция системы управления крутящим моментом

СВК: <200 мс

Пусковой момент

SVC: 150% номинального крутящего момента/0,5 Гц

Особая функция

Программируемые входные и выходные клеммы

Функциональность входного и выходного терминалов можно редактировать.

Функция регулировки ПИД-регулятора процесса

Встроенный модуль ПИД-регулирования процесса

Простая функция ПЛК

Встроенный простой модуль ПЛК позволяет реализовывать синхронизацию и многосегментный частотный выход.

Функция колебания текстиля

Встроенный модуль функции частоты колебаний текстильного полотна

функция водоснабжения

Встроенный макрос параметров подачи воды под постоянным давлением

Функция гравировального станка

Встроенный макрос высокочастотных параметров гравировального станка

Режим стрельбы

Встроенный европейский набор параметров режима стрельбы

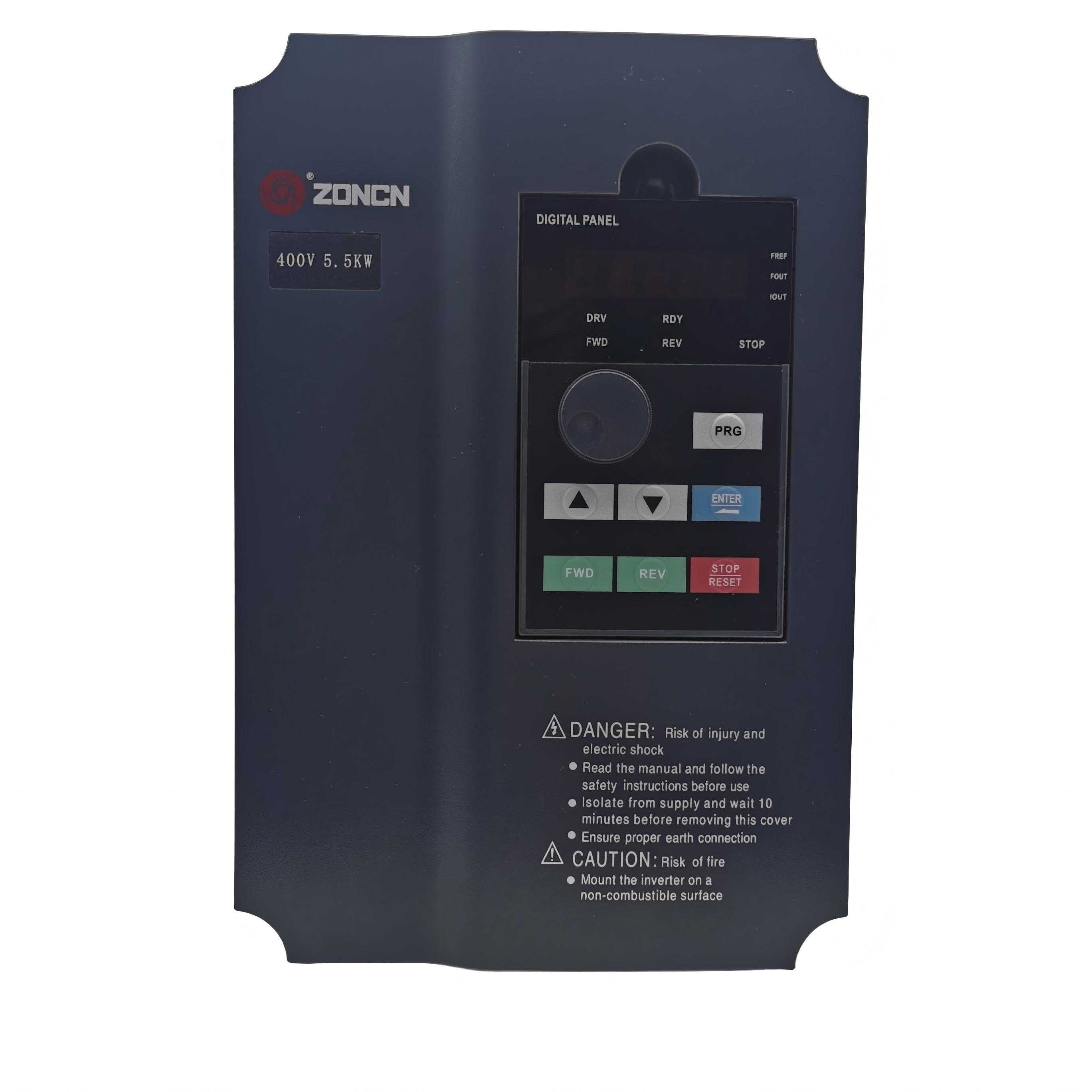

Дисплей управления

светодиодный дисплей

Заданная частота, выходная частота, выходное напряжение, выходной ток, скорость двигателя, выходной крутящий момент, цифровые клеммы, параметры состояния, параметры меню программирования и коды неисправностей и т. д.

Индикаторная лампа

3 индикатора устройства, 4 индикатора состояния

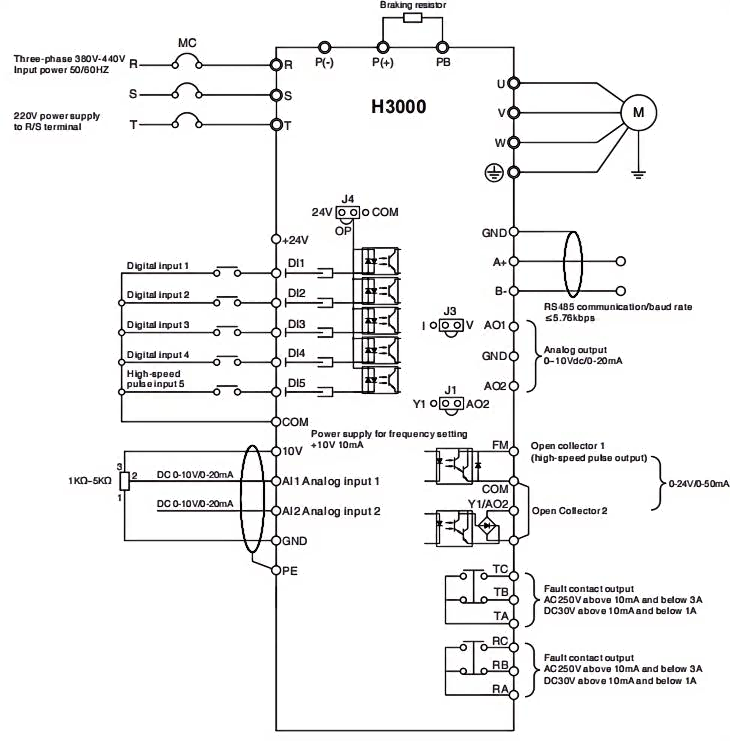

Вход Выход

Внешний аналоговый источник питания

Внешний аналоговый источник питания

Внешний цифровой источник питания

Внешний цифровой источник питания

Аналоговый вход

AI1: напряжение 0-10 В/0-20 мА, AI2: напряжение 0-10 В/0-20 мА

Аналоговый выход

AO1: 0-10 В/0-20 мА (напряжение/ток опционально), AO2: 0-10 В (выходное напряжение)

Цифровой вход

DI1 ~ DI5 (может быть выбран в качестве высокоскоростного импульсного сигнала)

Цифровой выход

В качестве выходного высокочастотного импульсного сигнала можно выбрать FM, AO2, FM.

Релейный выход

TA/TB/TC: Номинальное напряжение контактов 250 В переменного тока/3 А или 30 В постоянного тока/1 А

Связь по протоколу MODBUS

A+, B-

Защитная функция

Срыв напряжения

Автоматическое регулирование напряжения на шине для предотвращения перенапряжений.

Автоматическая защита от ограничения тока

Выходной ток автоматически ограничивается для предотвращения перегрузок по току.

Предварительная сигнализация и сигнализация о перегрузке

Предварительное предупреждение о перегрузке и защита

защита от потери фазы на выходе

Функция автоматического обнаружения и оповещения о потере фазы на выходе

Контроль перенапряжения и переполнения

Автоматическое ограничение тока и напряжения во время работы предотвращает частые срабатывания защиты от перегрузки по току и перенапряжения.

Защита от короткого замыкания на землю на выходе

Эффективная функция защиты от короткого замыкания на землю на выходе.

Защита от межфазного короткого замыкания на выходе

Функция эффективной защиты от короткого замыкания на выходе межфазного канала

Экологические характеристики

Рабочая температура

-10~+40°C, максимальная температура 50°C, изменение температуры воздуха менее 0,5°C/мин, требуется снижение номинальной мощности на 40-50°C, снижение выходного тока на 2% на каждый 1°C.

Температура окружающей среды при хранении

-40~+70°C

Приложение

В помещении, вдали от прямых солнечных лучей, пыли, коррозионных газов, легковоспламеняющихся газов, масляного тумана, водяного пара, капель воды или соли и т. д.

Высота

При длине менее 1000 метров требуется снижение допустимой нагрузки; при длине более 1000 метров требуется снижение мощности.

Влажность

При относительной влажности менее 95% конденсация отсутствует.

Вибростойкость

3,5 м/с² при 2–9 Гц, 10 м/с² при 9–200 Гц (IEC60721-3-3)

Степень защиты

IP20

Уровень загрязнения

Класс 2 (Загрязнение сухой, непроводящей пылью)

Сертификация

CE

Вся серия прошла сертификацию CE.
