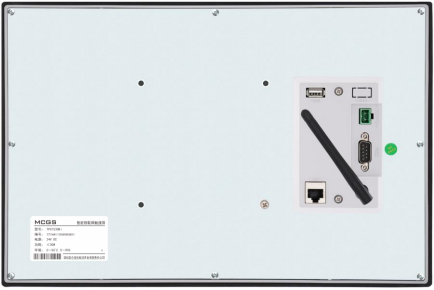

MCGS TPC1530Ni 15,6-дюймовый промышленный сенсорный HMI-экран для IIoT

MCGS TPC1530Ni — это 15,6-дюймовый промышленный сенсорный HMI-экран серии N в металлическом корпусе, предназначенный для современных проектов промышленной автоматизации. Оснащенный четырехъядерным процессором Cortex-A53 с частотой 1 ГГц, TFT-дисплеем с разрешением Full HD 1920×1080 и четырехпроводным резистивным сенсорным экраном, он обеспечивает стабильную работу с изображением для управления оборудованием на месте.

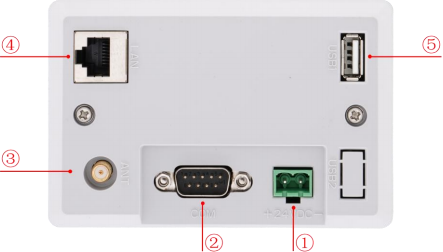

Поддержка Wi-Fi IEEE802.11 b/g/n и Ethernet 10/100 Мбит/с позволяет осуществлять удаленный мониторинг, удаленную загрузку проектов и удаленное техническое обслуживание через платформу MCGS IoT Assistant. Широкий набор изолированных последовательных интерфейсов (RS232, RS485, RS422) обеспечивает подключение к ПЛК, инверторам и другим устройствам автоматизации. Литой алюминиевый корпус, защита передней панели IP65, сертификация CE и FCC делают его подходящим для работы в суровых условиях заводских цехов. Питание от 24 В постоянного тока, настройка с помощью программного обеспечения McgsPro для быстрой разработки проектов.

l Размеры изделия

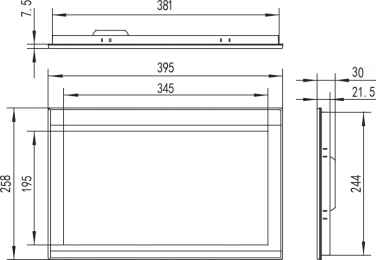

Внешние размеры

способ установки

Размер отверстия

Установка крючка

Угол установки

1.5.1 Сменная батарея

Расположение батареи: на печатной плате внутри изделия TPC.

Технические характеристики батареи: литиевая батарея CR2032 3 В.

Разберите аккумулятор: снимите клейкую ленту, фиксирующую аккумулятор; осторожно нажмите на положительную клемму, чтобы отсоединить аккумулятор, и он автоматически выскочит.

Установка батареи: Сначала вставьте батарею в зажим положительной клеммы; затем аккуратно прижмите другой конец к пластиковому зажиму. Убедитесь, что оба пластиковых зажима и металлический зажим положительной клеммы надежно зафиксированы.

Во время установки, пожалуйста, будьте осторожны, чтобы не допустить короткого замыкания между положительным и отрицательным полюсами батареи.

                                                                            Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

В интерфейсе настроек системы войдите в систему TPC, затем нажмите и удерживайте пустое место. 3 Процесс калибровки сенсорного экрана начнётся через несколько секунд.

Калибровка TPC: С помощью стилуса или пальца слегка нажмите и удерживайте центральную точку перекрестия курсора. Когда курсор переместится в следующую точку, отпустите его. Повторяйте это действие, пока не появится сообщение «Измерены новые параметры калибровки». Нажмите кнопку «Подтвердить калибровку», чтобы сохранить и выйти из программы калибровки.

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Трехслойная пленка

Нанесение влагозащитной, пылезащитной и коррозионностойкой пленки на TPC может эффективно предотвратить эрозию, вызванную пылью, масляными загрязнениями и другими примесями, образующимися в процессе производства; поэтому при необходимости эту защитную пленку можно использовать для защиты TPC. В данной статье в качестве примера используется модель 1271Gn; процесс нанесения пленки для других моделей TPC аналогичен.

Необходимые инструменты: защитная пленка с классом защиты IP, совместимая с TPC (приобретается у поставщиков экранов), пылезащитная ткань, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Вопросы, требующие внимания:

1) Перед нанесением защитной пленки IP67/3A необходимо удалить заводскую защитную пленку из ПЭТ.

2) Трехслойная защитная пленка является расходным материалом; если вы заметите, что края отклеиваются или выпирают, вам потребуется наклеить новую пленку.

3) При замене водонепроницаемой пленки поднимите ее с нижнего правого угла передней панели; будьте осторожны, чтобы не поцарапать герметизирующую клейкую пленку.

2 Загрузка проекта

Шаг 1: Используйте источник питания 24 В постоянного тока. После включения и запуска на экране появится индикатор выполнения «Запуск». На этом этапе нажмите... TPC①, и вы перейдете к интерфейсу настройки запуска. Если никаких действий не будет предпринято, вы автоматически перейдете к интерфейсу запуска проекта.

Шаг 2: Нажмите кнопку «Настройки системных параметров» ②. Войдите в интерфейс настроек системы TPC.

Шаг 3: Выберите вкладку «Сетевые настройки» ③ и настройте... IP-адрес TPC 4, IP-адрес TPC по умолчанию — 200.200.200.190.

Шаг 4: Подключите компьютер и... TPC, а также IP-адрес компьютера. Установите IP-адрес подключенного порта LAN TPC в один и тот же сетевой сегмент.

Шаг 5: Используйте MCGS Pro. Откройте проект TPC, нажмите кнопку загрузки проекта ⑤, откройте страницу свойств конфигурации загрузки и выберите режим запуска «Онлайн». Выберите способ подключения «TCP/IP» «Сеть» ⑦. Введите имя целевой машины TPC или IP-адрес ⑧, нажмите «Загрузить проект» (⑨). После успешной загрузки нажмите «Запустить» (⑩) или... TPC. Кнопка «Войти в среду выполнения» в интерфейсе запускает проект на экране.
