MCGS TPC7022Ei — экономичный 7-дюймовый встраиваемый промышленный сенсорный HMI-экран серии E.

MCGS TPC7022Ei — это экономичный 7-дюймовый монитор серии E. встроенный промышленный сенсорный экран HMI От компании Kunlun Jichuang. Оснащен многоядерным процессором Cortex-A7 800 МГц, TFT-LCD дисплеем 800×480 с яркостью 250 кд/м² и четырехпроводной резистивной сенсорной панелью. Предоставляет широкий спектр коммуникационных интерфейсов, включая RS232, два последовательных порта RS485, один адаптивный порт Ethernet 10/100 Мбит/с, 1 USB Host и 1 USB Slave для загрузки проектов, импорта-экспорта данных и подключения ПЛК, частотно-регулируемых приводов и полевых приборов. Передняя панель имеет степень защиты IP65 от пыли и брызг масла в условиях цеха. Корпус из серебристо-белого пластика, питание от 24 В постоянного тока, стабильная работа в диапазоне температур от 0 до 50 °C. Совместим с программным обеспечением конфигурации McgsPro, сертифицирован CE и FCC. Идеально подходит для OEM-оборудования, управления насосами и вентиляторами, а также для проектов автоматизации общего назначения.

l Размеры изделия

Внешние размеры

Размер отверстия

способ установки

Примечание перед установкой: передняя часть винтов должна быть практически заподлицо с краем подвеса.

Установка крючка

Угол установки

Расположение батареи: на печатной плате внутри изделия TPC.

Технические характеристики батареи: литиевая батарея CR2032 3 В

Извлечение батареи: Снимите защитную пленку с поверхности батареи, осторожно потяните за фиксатор положительной клеммы, и батарея автоматически выскочит.

Установка батареи: Сначала вставьте батарею в зажим положительной клеммы, затем аккуратно надавите на другой конец, пока он не войдет под пластиковый зажим. Убедитесь, что батарея правильно установлена ​​как в пластиковых зажимах, так и в металлическом зажиме положительной клеммы.

1.5.1 Сменная батарея

Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

В интерфейсе настроек системы войдите в систему TPC, затем нажмите и удерживайте пустое место. 3 Процесс калибровки сенсорного экрана начнётся через несколько секунд.

Калибровка TPC: С помощью стилуса или пальца слегка нажмите и удерживайте центральную точку перекрестия курсора. Когда курсор переместится в следующую точку, отпустите его.

Повторяйте это действие до тех пор, пока не появится сообщение «Измерены новые параметры калибровки».

Нажмите кнопку «Подтвердить калибровку», чтобы сохранить и выйти из программы калибровки.

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Трехслойная пленка

Нанесение тройной защитной пленки на TPC позволяет эффективно предотвратить загрязнение и коррозию, вызванные пылью, масляными пятнами и другими веществами, образующимися в процессе производства. Поэтому при необходимости TPC можно защитить тройной защитной пленкой. В этом разделе в качестве примера рассматривается модель 1271Gn; этапы нанесения пленки для других моделей TPC аналогичны.

Инструменты для подготовки: соответствующая тройная защитная пленка для TPC (приобретается через канал продаж TPC), безпылевая салфетка, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Меры предосторожности:

1) Перед нанесением тройной защитной пленки необходимо снять заводскую защитную пленку из ПЭТ.

2) Тройная защитная пленка является расходным материалом. При обнаружении отслоения или образования пузырьков по краям ее следует заменить новой.

3) При замене тройной защитной пленки отклейте ее с нижнего правого угла передней панели.

Будьте осторожны, чтобы не поцарапать запечатанную пленку.

2 Загрузка проекта

Шаг 1: Включите TPC с помощью источника питания постоянного тока 24 В. После запуска на экране появится индикатор выполнения с сообщением «Нажмите и удерживайте сенсорный экран, чтобы войти в интерфейс конфигурации системы». На этом этапе коснитесь TPC ①, чтобы войти в интерфейс конфигурации при запуске; если никаких действий не будет предпринято, устройство автоматически перейдет в интерфейс среды выполнения проекта.

Шаг 2: Нажмите кнопку «Настройки системных параметров» ②. Войдите в интерфейс настроек системы TPC.

Шаг 3: Выберите вкладку «Сетевые настройки» ③ и настройте... IP-адрес TPC 4, IP-адрес TPC по умолчанию — 200.200.200.190.

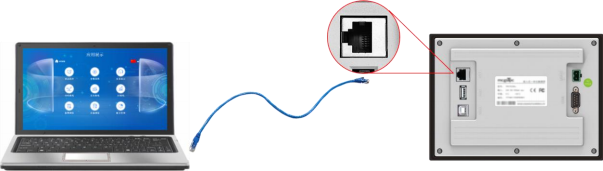

Шаг 4: Подключите компьютер к TPC с помощью сетевого кабеля и установите IP-адрес компьютера в той же подсети, что и IP-адрес порта LAN TPC.

Шаг 5: Откройте проект TPC в McgsPro, затем нажмите «Загрузить проект» ⑤, чтобы открыть страницу настроек загрузки. Выберите режим выполнения «Онлайн» ⑥, выберите способ подключения «Сеть TCP/IP» ⑦ и введите имя целевого устройства в качестве IP-адреса TPC ⑧. Нажмите «Загрузить проект» ⑨. После появления сообщения об успешной загрузке проекта нажмите «Запустить среду выполнения» ⑩ или кнопку «Вход в среду выполнения» в интерфейсе TPC, чтобы запустить проект на экране.
