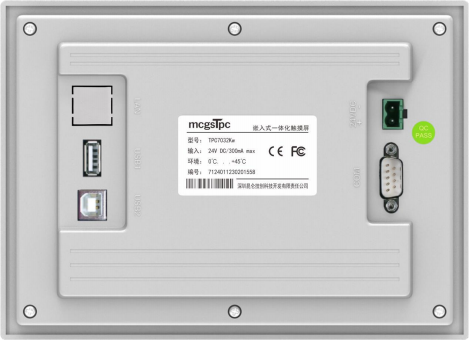

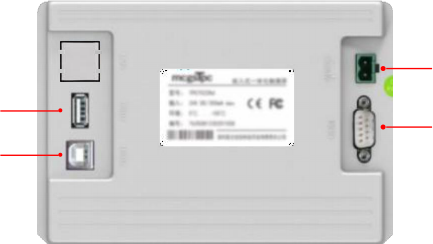

MCGS TPC7032Kw 7-дюймовый TFT-дисплей, промышленная сенсорная панель оператора HMI для систем автоматизации.

TPC7032Kw — это 7-дюймовый встроенный интегрированный промышленный сенсорный экран HMI Разработан компанией MCGS Kunlun Tongtai. Используется многоядерный процессор Cortex-A7 с частотой 800 МГц и разрешением 800×480. ТФТ-дисплей и 4-проводная резистивная сенсорная панель, защита передней панели IP65. Оснащен многоканальными последовательными портами RS232/RS485/RS422 и интерфейсами USB Host/Slave, работает с программным обеспечением конфигурации MCGSPro и поддерживает связь Modbus RTU для подключения к инверторам, ПЛК, контроллерам воздушных компрессоров и другим промышленным устройствам. Питание от постоянного тока 24 В, диапазон рабочих температур от 0℃ до 45℃, широко применяется в воздушных компрессорах, автоматизированном оборудовании и системах управления производственными линиями.

l Размеры изделия

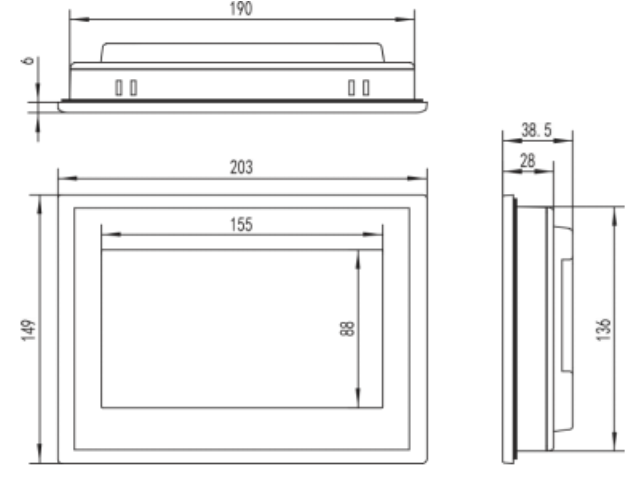

Внешние размеры

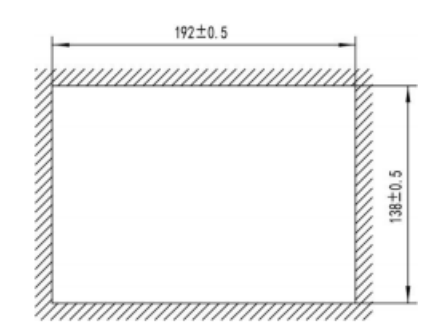

Размер отверстия

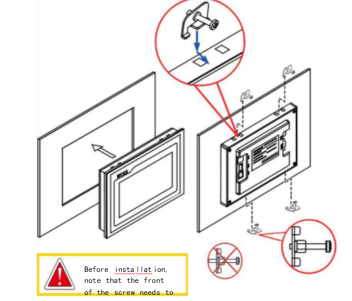

способ установки

Установка крючка

Угол установки

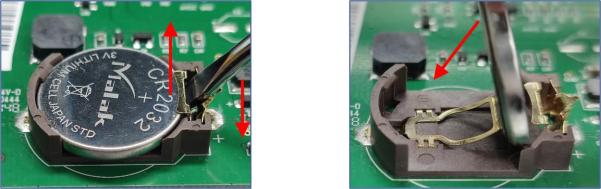

1.5.1 Сменная батарея

Расположение батареи: TPC на

печатная плата внутри изделия

Характеристики батареи: CR2032 3 В

литиевая батарея

Пожалуйста, будьте осторожны и избегайте короткого замыкания положительного и отрицательного полюсов батареи во время установки.

Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

В интерфейсе настроек системы войдите в систему TPC, затем нажмите и удерживайте пустое место. 3 Процесс калибровки сенсорного экрана начнётся через несколько секунд.

Калибровка TPC: С помощью стилуса или пальца слегка нажмите и удерживайте центральную точку перекрестия курсора. Когда курсор переместится в следующую точку, отпустите его. Повторяйте это действие, пока не появится сообщение «Измерены новые параметры калибровки». Нажмите кнопку «Подтвердить калибровку», чтобы сохранить и выйти из программы калибровки.

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Трехслойная пленка

Нанесение защитной пленки на TPC эффективно предотвращает попадание пыли, масла и других загрязнений, образующихся в процессе производства, на поверхность. TPC подвержен коррозии, поэтому при необходимости для защиты TPC можно использовать защитную мембрану. Для защиты... В этой статье рассматривается... 1271Gn Мы будем использовать это в качестве примера для объяснения; другие модели будут рассмотрены позже. TPC Шаги по нанесению защитной пленки на экран аналогичны.

Необходимые инструменты: В комплект TPC входит защитная пленка (приобретается у поставщиков экранов), пылезащитная ткань, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Меры предосторожности:

1) Перед нанесением защитной пленки с трехслойной защитой необходимо снять заводскую защитную пленку. Защитная пленка из ПЭТ

2) Трехслойная пленка является расходным материалом. Если края начинают отслаиваться или вздуваться, необходимо наклеить новую пленку.

3) При установке защитной пленки на место, аккуратно подденьте ее с нижнего правого угла передней панели, стараясь не поцарапать уплотнительную пленку.

2 Загрузка проекта

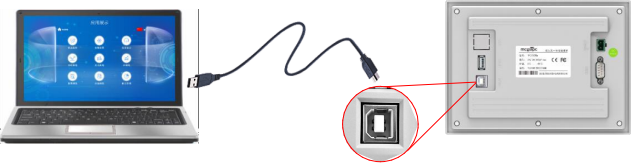

Шаг 1: Подключите компьютер и порт ведомого устройства экрана с помощью USB-кабеля.

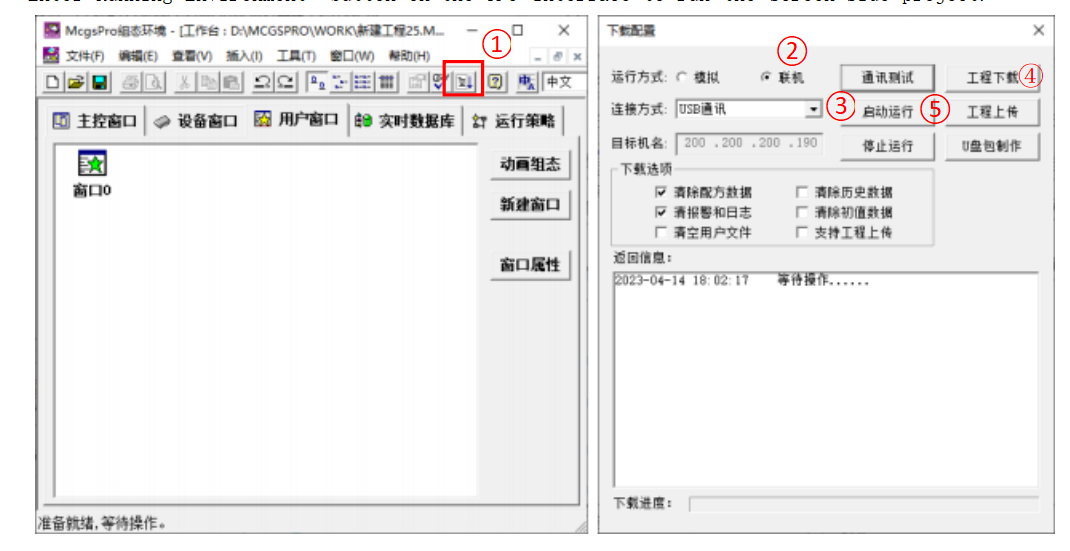

Шаг 2: С помощью McgsPro откройте проект TPC, нажмите «Загрузить проект» ①, откройте страницу настроек загрузки и выберите режим работы «Онлайн».

② Выберите способ подключения «USB-связь» ③, нажмите «Загрузка проекта» ④. После появления сообщения об успешной загрузке проекта нажмите «Начать запуск» ⑤ или кнопку «Вход в рабочую среду» в интерфейсе TPC, чтобы запустить проект на экране.
