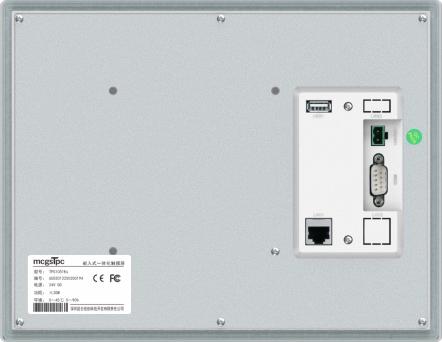

HMI 4G Wi-Fi Enabled B series TPC7031Bin

Экраны IoT серии B обеспечивают сетевое соединение благодаря двухканальной поддержке сотовой связи 4G и беспроводной связи Wi-Fi, что позволяет осуществлять комплексное удаленное управление и техническое обслуживание (O&M) не только самих экранов, но и различных периферийных устройств, подключенных к ним. Это интегрированное решение для подключения обеспечивает бесперебойный мониторинг, управление и контроль из централизованного удаленного места, повышая общую надежность системы и эффективность ее работы.

*Примечание: Функция беспроводного расширения поддерживает только Wi-Fi или 4G (два варианта в одном).

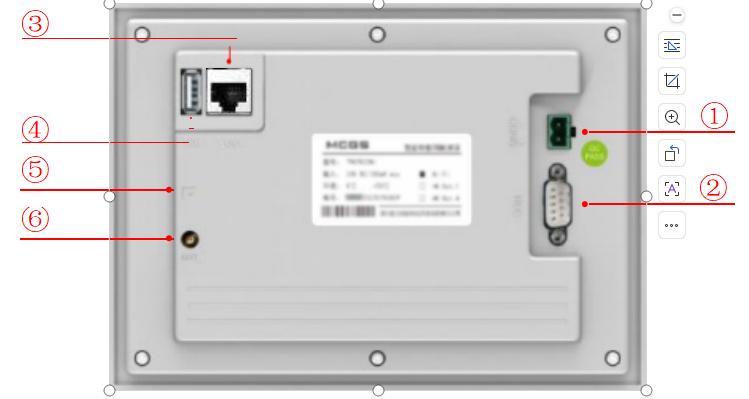

①	Источник электроэнергии			-	1	0V
				+	2	DC24V
②	Последовательный порт			COM1	2	RS232 RXD
					3	RS232 TXD
					5	НД
				COM2	7	RS485+
					8	RS485-
				COM3	4	RS485+
					9	RS485-
				КОМ9	7	RXD+
					8	RXD-
					4	TXD+
					9	TXD-
				Примечание: COM9 нельзя использовать одновременно с COM2 или COM3.
③	Апертура антенны	Вкрутите винт по часовой стрелке.			Выкрутите винт против часовой стрелки.
④	Слот для SIM-карты (только для экранов с поддержкой 4G)	Вставьте SIM-карту задней стороной интерфейса вверх.			Нажмите, чтобы извлечь.
⑤	Порт Ethernet	Порт Ethernet 10M/100M с автоматическим согласованием: поддерживает загрузку/выгрузку проектов, обновление операционной среды (операционная среда экрана должна быть Pro3.3.2 или выше) и связь с другими устройствами.
⑥	USB-порт хоста	USB 2.0: Поддерживает обновление операционной среды сенсорного экрана, проектов и системы через USB-накопитель, а также такие функции, как импорт и экспорт данных.

l Размеры изделия

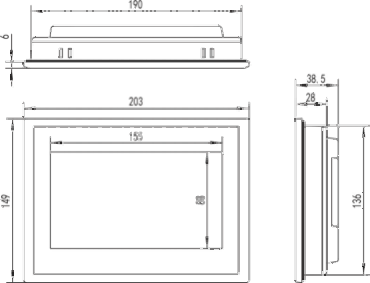

Внешние размеры

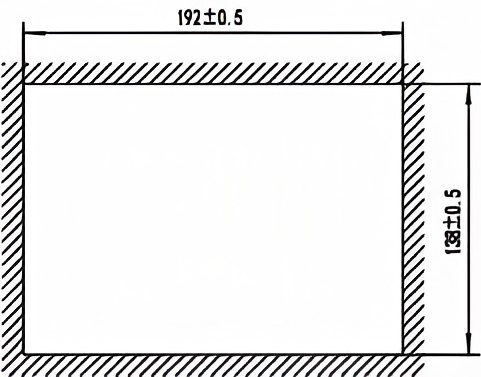

Размер отверстия

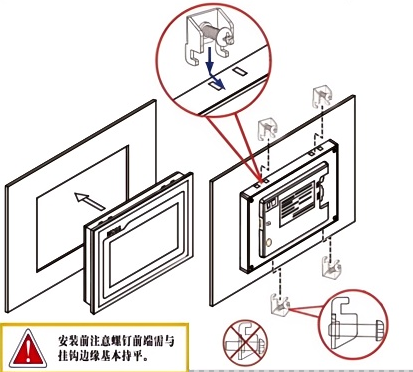

способ установки

Установка крючка

Угол установки

1.5 Техническое обслуживание изделия

1.5.1 Сменная батарея

Расположение батареи: на печатной плате внутри изделия TPC.

Технические характеристики батареи: литиевая батарея CR1220 3 В (модель и напряжение сохранены в качестве стандартных идентификаторов).

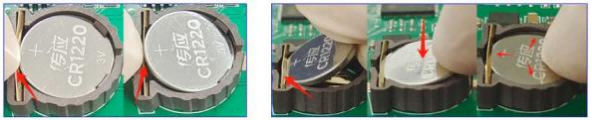

Извлечение батареи: Удалите клейкую ленту над батареей, осторожно потяните за зажим положительной клеммы, и батарея автоматически выскочит.

Установка батареи: Сначала вставьте батарею в зажим положительной клеммы, затем аккуратно надавите на другой конец под пластиковыми зажимами. Убедитесь, что оба пластиковых зажима и металлический зажим положительной клеммы надежно зафиксированы.

Инструкции по установке:

1. Во время установки избегайте короткого замыкания положительной и отрицательной клемм аккумулятора.

2. Для экранов 4G IoT сначала снимите плату расширения и убедитесь, что отверстия для контактов на плате расширения совпадают при повторной установке.

Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

Чтобы открыть интерфейс настроек системы TPC, нажмите и удерживайте пустое место в течение 3 секунд, чтобы запустить программу калибровки сенсорного экрана.

Процесс калибровки TPC: Используйте стилус или палец, чтобы коснуться и удерживать центральную точку перекрестия курсора. Отпустите только тогда, когда курсор переместится в следующую точку.

Повторяйте это действие до тех пор, пока не появится сообщение «Определены новые параметры калибровки».

Нажмите кнопку «Подтвердить калибровку», чтобы сохранить настройки и выйти из программы калибровки.

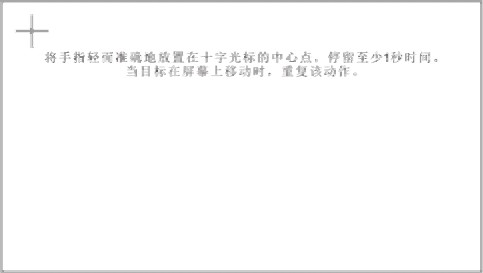

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Нанесение тройной защитной пленки

Нанесение тройной защитной пленки на TPC позволяет эффективно предотвратить загрязнение и коррозию, вызванные пылью, масляными пятнами и другими веществами, образующимися в процессе производства. Поэтому при необходимости TPC можно защитить тройной защитной пленкой. В этом разделе в качестве примера рассматривается модель 1271Gn; этапы нанесения пленки для других моделей TPC аналогичны.

Инструменты для подготовки: соответствующая тройная защитная пленка для TPC (приобретается через канал продаж TPC), безпылевая салфетка, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Меры предосторожности:

1) Перед нанесением тройной защитной пленки необходимо снять заводскую защитную пленку из ПЭТ.

2) Тройная защитная пленка является расходным материалом. При обнаружении отслоения или образования пузырьков по краям ее следует заменить новой.

3) При замене тройной защитной пленки отклейте ее с нижнего правого угла передней панели.

Будьте осторожны, чтобы не поцарапать запечатанную пленку.

2 Загрузка проекта

Шаг 1: Подключите TPC к источнику питания постоянного тока 24 В. После запуска на экране появится индикатор выполнения «Запуск». На этом этапе коснитесь экрана TPC ①, чтобы войти в интерфейс настройки запуска; если никаких действий не будет выполнено, система автоматически перейдет в интерфейс выполнения проекта.

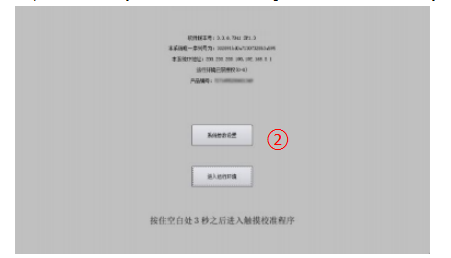

Шаг 2: Нажмите кнопку «Настройки системных параметров» ②. Войдите в интерфейс настроек системы TPC.

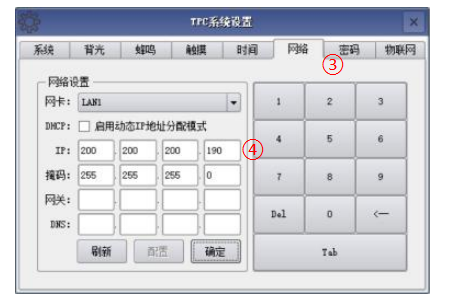

Шаг 3: Выберите вкладку «Сетевые настройки» ③ и настройте... IP-адрес TPC 4, IP-адрес TPC по умолчанию — 200.200.200.190.

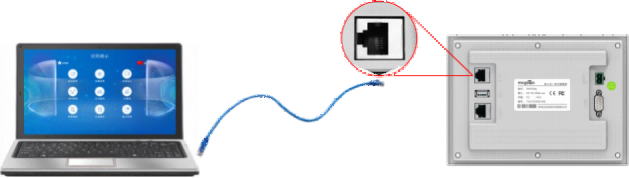

Шаг 4: Подключите компьютер к TPC с помощью сетевого кабеля и установите IP-адрес компьютера в ту же подсеть, что и IP-адрес порта LAN TPC.

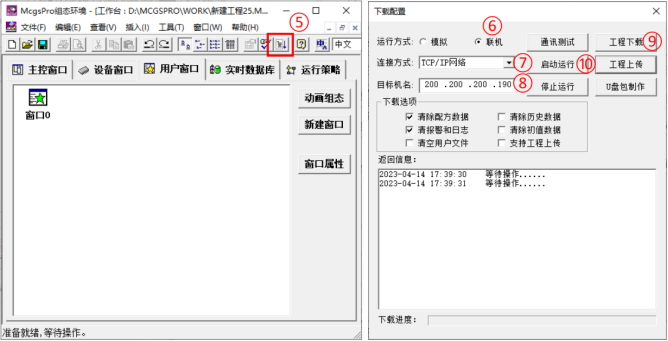

Шаг 5: Используйте MCGS Pro. Откройте проект TPC, нажмите кнопку загрузки проекта ⑤, откройте страницу свойств конфигурации загрузки и выберите режим запуска «Онлайн». Выберите способ подключения «TCP/IP» «Сеть» ⑦. Введите имя целевой машины TPC или IP-адрес ⑧, нажмите «Загрузить проект» (⑨). После успешной загрузки нажмите «Запустить» (⑩) или... TPC. Кнопка «Войти в среду выполнения» в интерфейсе запускает проект на экране.
