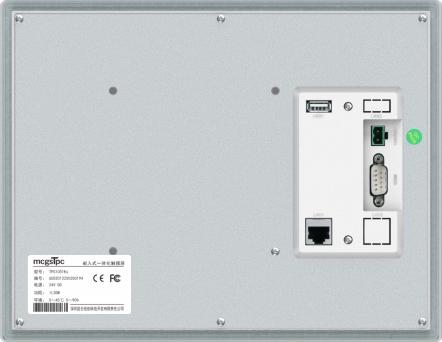

Многофункциональный сенсорный экран начального уровня серии E TPC7012Ew

Серия E является образцом выгодного предложения, обеспечивая непревзойденную экономичность, интуитивно понятный интерфейс и неизменно доступную цену, а также широкий выбор моделей. Каждая модель оснащена 64 МБ или 128 МБ оперативной памяти и 8 МБ встроенной памяти, создавая надежную основу для поддержки самых разных разрешений — от четких стандартных до ярких широкоформатных — и легко адаптируется к множеству настроек дисплея, обеспечивая индивидуальный подход к каждому визуальному опыту. Ищете ли вы надежного помощника для повседневных задач или универсальный инструмент для творческого самовыражения, серия E предлагает бескомпромиссное решение, открывая пользователям мир, где качество сочетается с доступностью.

l Размеры изделия

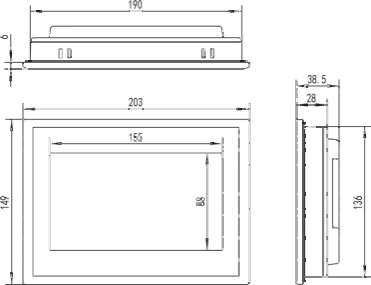

Внешние размеры

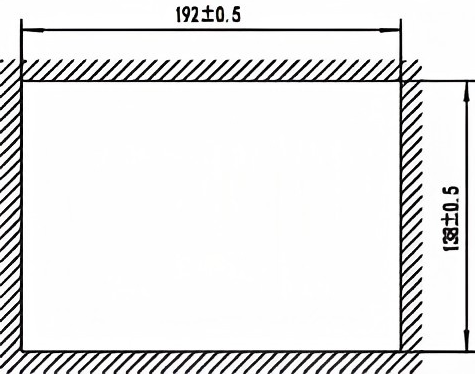

Размер отверстия

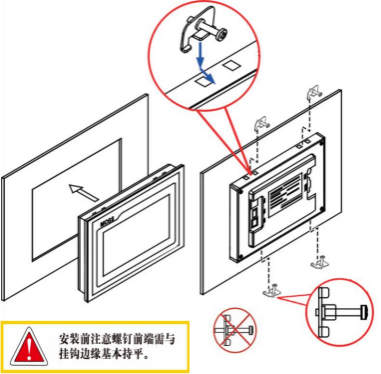

способ установки

Примечание перед установкой: передняя часть винтов должна быть практически заподлицо с краем подвеса.

Установка крючка

Угол установки

1.5 Техническое обслуживание изделия

Расположение батареи: TPC (технологическая плата) на печатной плате внутри изделия.

Технические характеристики батарей: литиевые батареи CR2032 3 В.

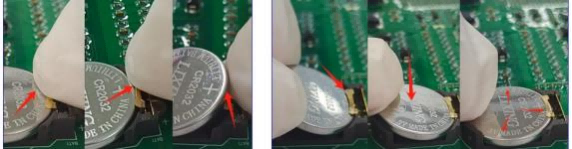

Чтобы извлечь батарею: снимите защитную пленку с верхней части батареи, аккуратно переместите положительную клемму в положение батареи, и батарея автоматически выскочит.

Установка батареи: Сначала вставьте батарею в зажим положительной клеммы, а затем аккуратно надавите на другой конец под пластиковый зажим. Убедитесь, что оба пластиковых зажима и металлический зажим положительной клеммы правильно вставлены.

При установке будьте осторожны и избегайте короткого замыкания положительной и отрицательной клемм аккумулятора.

1.5.1 Сменная батарея

Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

В интерфейсе настроек системы нажмите и удерживайте пустое место. 3 Процесс калибровки сенсорного экрана начнётся через несколько секунд.

Калибровка TPC: С помощью стилуса или пальца слегка нажмите и удерживайте центральную точку перекрестия курсора. Когда курсор переместится в следующую точку, отпустите его.

Повторяйте это действие до тех пор, пока не появится сообщение «Измерены новые параметры калибровки».

Нажмите кнопку «Подтвердить калибровку», чтобы сохранить и выйти из программы калибровки.

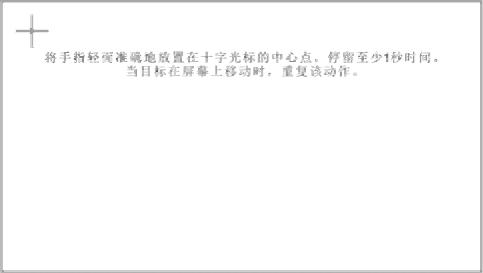

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Трехслойная пленка

Нанесение защитной пленки на TPC эффективно предотвращает попадание пыли, масла и других загрязнений, образующихся в процессе производства, на поверхность. TPC подвержен коррозии, поэтому при необходимости для защиты TPC можно использовать защитную мембрану. Для защиты... В этой статье рассматривается... 1271Gn Мы будем использовать это в качестве примера для объяснения; другие модели будут рассмотрены позже. TPC Шаги по нанесению защитной пленки на экран аналогичны.

Необходимые инструменты: В комплект TPC входит защитная пленка (приобретается у поставщиков экранов), пылезащитная ткань, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

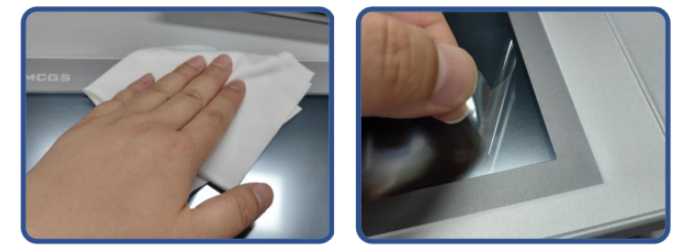

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

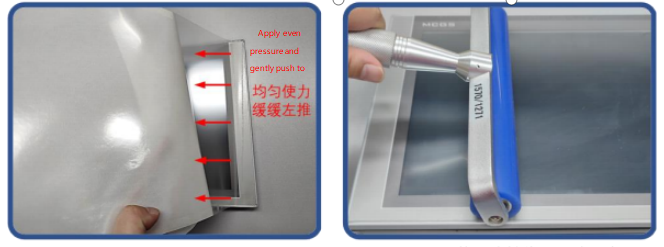

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Меры предосторожности:

1) Перед нанесением защитной пленки с трехслойной защитой необходимо снять заводскую защитную пленку. Защитная пленка из ПЭТ

2) Трехслойная пленка является расходным материалом. Если края начинают отслаиваться или вздуваться, необходимо наклеить новую пленку.

3) При установке защитной пленки на место, аккуратно подденьте ее с нижнего правого угла передней панели, стараясь не поцарапать уплотнительную пленку.

2 Загрузка проекта

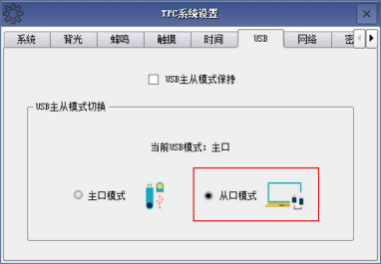

Шаг 1:Войдите в интерфейс настроек системы TPC — USB, настройки TPC. USB-порт находится в режиме ведомого устройства. Обратите внимание, что в данный момент... USB. К основному порту нельзя подключить никакие устройства.

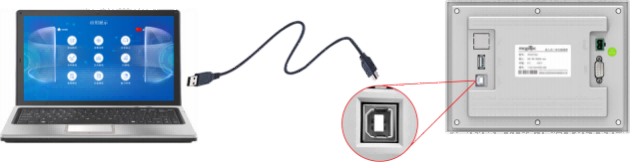

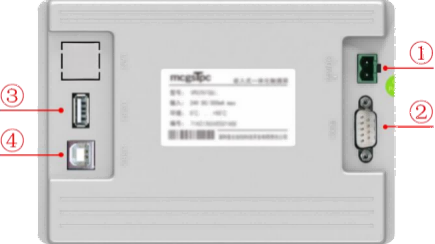

Шаг 2: Подключение USB-кабеля. Кабель соединяет компьютер и экран через соответствующий порт.

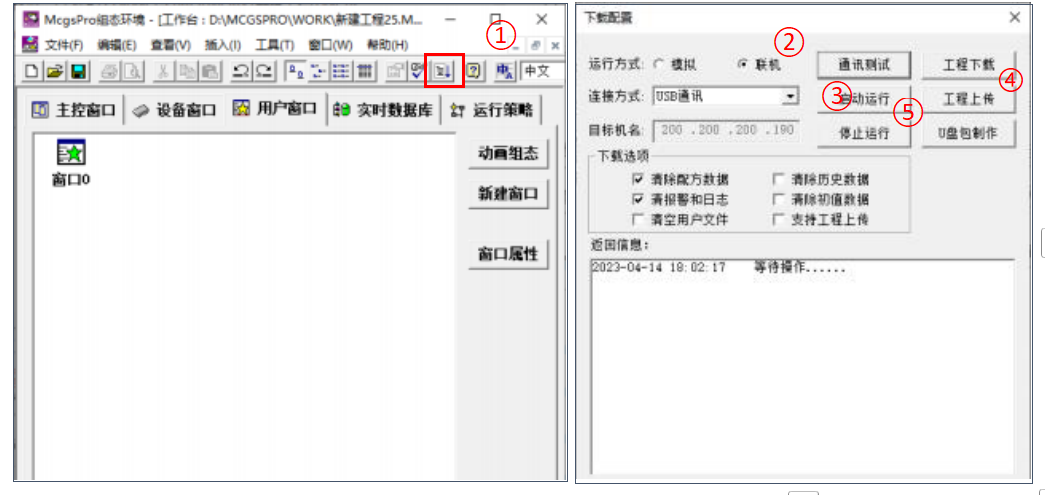

Шаг 3: Используйте MCGS Pro. Откройте проект TPC, нажмите кнопку загрузки проекта ①, откройте страницу свойств конфигурации загрузки и выберите режим запуска «Онлайн». Выберите способ подключения «USB» ③, нажмите кнопку «Загрузка проекта» ④. После успешной загрузки проекта нажмите кнопку «Запустить» ⑤ или... Кнопка «Войти в среду выполнения» в интерфейсе TPC запускает проект на экране.
