MCGS TPC7032Ti 7-дюймовый встроенный сенсорный экран HMI с разрешением 800×480

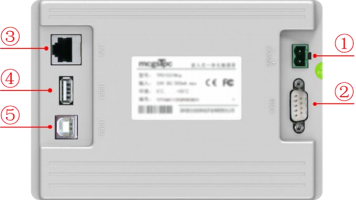

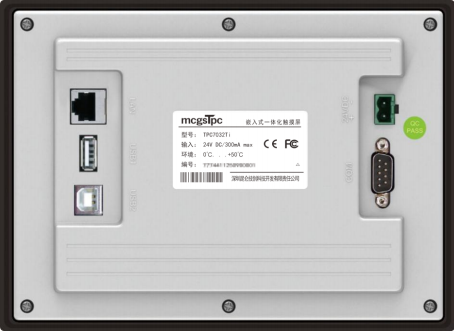

TPC7032Ti — это интегрированный промышленный сенсорный HMI-экран среднего и высокого класса от компании Kunlun Tech, оснащенный 7-дюймовым дисплеем. ЖК-экран TFT Устройство оснащено разрешением 800×480, 262 тыс. цветов и яркостью 250 кд/м², использует резистивный сенсорный экран четвертого порядка и работает на многоядерном процессоре Cortex-A7 с частотой 800 МГц, имеет 128 МБ флэш-памяти и встроенных аппаратных часов. Работает с программным обеспечением конфигурации McgsPro и обладает широким набором интерфейсов, включая изолированные последовательные порты COM1 (RS232)/COM2 (RS485), адаптивный порт Ethernet 10/100 Мбит/с, один порт USB Host и один порт USB Slave для поддержки загрузки и выгрузки проектов, обновления прошивки и импорта-экспорта данных. При внешних размерах 203 мм × 149 мм и размере отверстия в корпусе 192 мм × 138 мм передняя панель имеет степень защиты IP65, надежно работает при температуре 0–45 °C и влажности 5–90% без конденсации, а также имеет сертификаты CE и FCC. Поддерживается установка на панель с помощью крючка, калибровка сенсорного экрана и сменная батарея CR2032 3 В для часов, а также возможность нанесения трехслойной защитной пленки для защиты от пыли и масла. Этот HMI с питанием от 24±20% В постоянного тока реализует такие функции, как мониторинг состояния, настройка параметров, отображение кривых в реальном времени и в прошлом, просмотр аварийных сигналов и управление формулами, и широко применяется для подключения ПЛК и устройств автоматизации в машиностроительном оборудовании, производственных линиях и различных сценариях промышленной автоматизации.

l Размеры изделия

Внешние размеры

Размер отверстия

способ установки

Примечание перед установкой: передняя часть винтов должна быть практически заподлицо с краем подвеса.

Установка крючка

Угол установки

Расположение батареи: на печатной плате внутри изделия TPC.

Технические характеристики батареи: литиевая батарея CR2032 3 В

Извлечение батареи: Снимите защитную пленку с поверхности батареи, осторожно потяните за фиксатор положительной клеммы, и батарея автоматически выскочит.

Установка батареи: Сначала вставьте батарею в зажим положительной клеммы, затем аккуратно надавите на другой конец, пока он не войдет под пластиковый зажим. Убедитесь, что батарея правильно установлена ​​как в пластиковых зажимах, так и в металлическом зажиме положительной клеммы.

1.5.1 Сменная батарея

Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

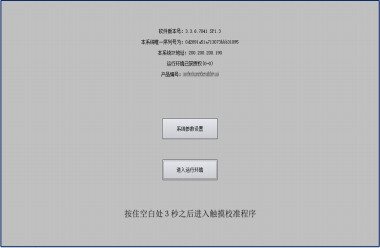

В интерфейсе настроек системы войдите в систему TPC, затем нажмите и удерживайте пустое место. 3 Процесс калибровки сенсорного экрана начнётся через несколько секунд.

Калибровка TPC: С помощью стилуса или пальца слегка нажмите и удерживайте центральную точку перекрестия курсора. Когда курсор переместится в следующую точку, отпустите его.

Повторяйте это действие до тех пор, пока не появится сообщение «Измерены новые параметры калибровки».

Нажмите кнопку «Подтвердить калибровку», чтобы сохранить и выйти из программы калибровки.

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Пленка с трехкратной проверкой качества

Нанесение тройной защитной пленки на TPC позволяет эффективно предотвратить загрязнение и коррозию, вызванные пылью, масляными пятнами и другими веществами, образующимися в процессе производства. Поэтому при необходимости TPC можно защитить тройной защитной пленкой. В этом разделе в качестве примера рассматривается модель 1271Gn; этапы нанесения пленки для других моделей TPC аналогичны.

Инструменты для подготовки: соответствующая тройная защитная пленка для TPC (приобретается через канал продаж TPC), безпылевая салфетка, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Меры предосторожности:

1) Перед нанесением тройной защитной пленки необходимо снять заводскую защитную пленку из ПЭТ.

2) Тройная защитная пленка является расходным материалом. При обнаружении отслоения или образования пузырьков по краям ее следует заменить новой.

3) При замене тройной защитной пленки отклейте ее с нижнего правого угла передней панели.

Будьте осторожны, чтобы не поцарапать запечатанную пленку.

2 Загрузка проекта

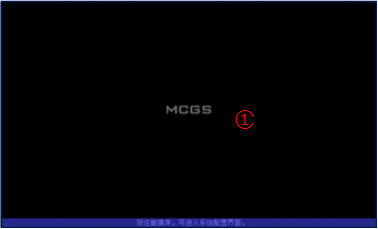

Шаг 1: Подключите источник питания 24 В постоянного тока к TPC. После включения на экране отобразится индикатор выполнения с сообщением: «Нажмите и удерживайте сенсорный экран, чтобы войти в интерфейс конфигурации системы». На этом этапе коснитесь TPC①, чтобы войти в интерфейс конфигурации при запуске; если никаких действий не будет предпринято, система автоматически перейдет в операционный интерфейс.

Шаг 2: Нажмите кнопку «Настройки параметров системы» ②, чтобы войти в интерфейс настроек системы TPC.

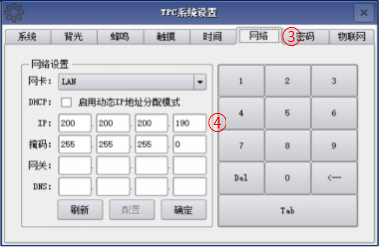

Шаг 3: Выберите вкладку «Сетевые настройки» ③, затем настройте IP-адрес TPC ④; IP-адрес TPC по умолчанию — 200.200.200.190.

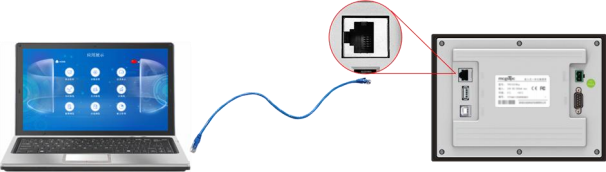

Шаг 4: Подключите компьютер к TPC с помощью сетевого кабеля и установите IP-адрес компьютера в ту же подсеть, что и IP-адрес порта локальной сети TPC, к которому он подключен.

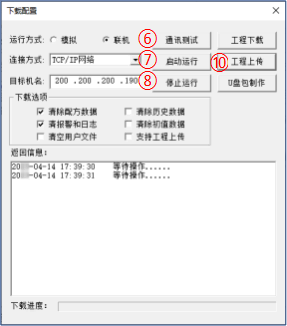

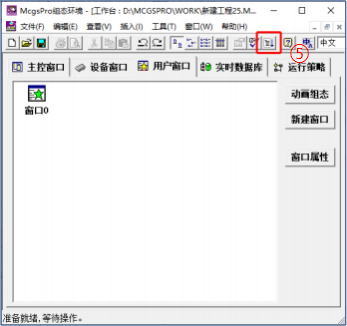

Шаг 5: Откройте проект TPC с помощью McgsPro. Нажмите «Загрузить проект⑤», откройте страницу свойств загруженной конфигурации, выберите режим работы «Онлайн»⑥, выберите тип подключения «Сеть TCP/IP»⑦, введите IP-адрес целевой машины (с именем TPC)⑧ и нажмите «Загрузить проект⑨». После успешной загрузки, как указано в подсказке, нажмите «Старт»⑩ или кнопку «Войти в среду выполнения» в интерфейсе TPC, чтобы запустить проект для настольных компьютеров.
