MCGS TPC7011Ew 7-дюймовый встроенный сенсорный HMI-экран, RISC-V 800 МГц, несколько последовательных портов, IP65, DC24V

MCGS TPC7011Ew — это экономичный 7-дюймовый встроенный сенсорный HMI-интерфейс из серии MCGS E, использующий многоядерный процессор RISC-V C907 с частотой 800 МГц, TFT-дисплей с разрешением 1024×600 и четырехпроводной резистивный сенсорный экран. Он обеспечивает двухканальную связь RS485, RS232 и опционально RS422, а также переключаемый порт USB 2.0 для передачи файлов и загрузки проектов. Сертифицирован CE/FCC, имеет защиту передней панели IP65 и входное напряжение DC24V. Поддерживает монтаж в шкаф с помощью крючка и хорошо подходит для систем водоснабжения, орошения и общей промышленной автоматизации. Обратите внимание, что стандартная прошивка не содержит драйвера для внешнего емкостного сенсорного экрана USB-PCAP.

l Размеры изделия

Внешние размеры

Размер отверстия

способ установки

Примечание перед установкой: передняя часть винтов должна быть практически заподлицо с краем подвеса.

Установка крючка

Угол установки

Расположение батареи: на печатной плате внутри изделия TPC.

Технические характеристики батареи: литиевая батарея CR2032 3 В

Извлечение батареи: Снимите защитную пленку с поверхности батареи, осторожно потяните за фиксатор положительной клеммы, и батарея автоматически выскочит.

Установка батареи: Сначала вставьте батарею в зажим положительной клеммы, затем аккуратно надавите на другой конец, пока он не войдет под пластиковый зажим. Убедитесь, что батарея правильно установлена ​​как в пластиковых зажимах, так и в металлическом зажиме положительной клеммы.

1.5.1 Сменная батарея

Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

В интерфейсе настроек системы войдите в систему TPC, затем нажмите и удерживайте пустое место. 3 Процесс калибровки сенсорного экрана начнётся через несколько секунд.

Калибровка TPC: С помощью стилуса или пальца слегка нажмите и удерживайте центральную точку перекрестия курсора. Когда курсор переместится в следующую точку, отпустите его.

Повторяйте это действие до тех пор, пока не появится сообщение «Измерены новые параметры калибровки».

Нажмите кнопку «Подтвердить калибровку», чтобы сохранить и выйти из программы калибровки.

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Пленка с трехкратной проверкой качества

Нанесение тройной защитной пленки на TPC позволяет эффективно предотвратить загрязнение и коррозию, вызванные пылью, масляными пятнами и другими веществами, образующимися в процессе производства. Поэтому при необходимости TPC можно защитить тройной защитной пленкой. В этом разделе в качестве примера рассматривается модель 1271Gn; этапы нанесения пленки для других моделей TPC аналогичны.

Инструменты для подготовки: соответствующая тройная защитная пленка для TPC (приобретается через канал продаж TPC), безпылевая салфетка, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Меры предосторожности:

1) Перед нанесением тройной защитной пленки необходимо снять заводскую защитную пленку из ПЭТ.

2) Тройная защитная пленка является расходным материалом. При обнаружении отслоения или образования пузырьков по краям ее следует заменить новой.

3) При замене тройной защитной пленки отклейте ее с нижнего правого угла передней панели.

Будьте осторожны, чтобы не поцарапать запечатанную пленку.

2 Загрузка проекта

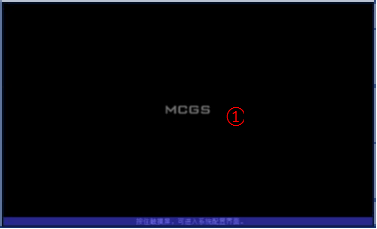

Шаг 1: Подключите TPC к источнику питания постоянного тока 24 В. После включения на экране отобразится индикатор выполнения с сообщением «Удерживайте сенсорный экран для доступа к интерфейсу конфигурации системы». Нажмите TPC①, чтобы войти в интерфейс конфигурации при запуске; если никаких действий не будет предпринято, устройство автоматически перейдет в интерфейс инженерного управления.

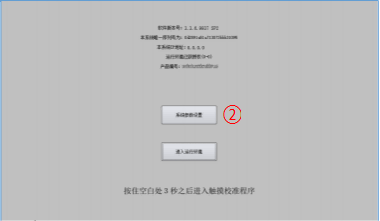

Шаг 2: Нажмите кнопку «Системные параметры» (②), чтобы получить доступ к интерфейсу настроек системы TPC.

Шаг 3: Войдите в интерфейс настроек системы TPC – USB – и установите USB-порт TPC в режим «Вспомогательный порт». Примечание: В этот момент к основному USB-порту не следует подключать никаких устройств.

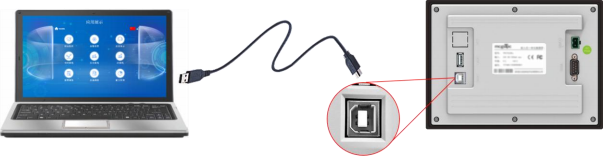

Шаг 4: Подключите компьютер к USB-порту дисплея с помощью USB-кабеля.

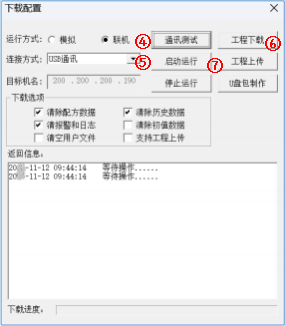

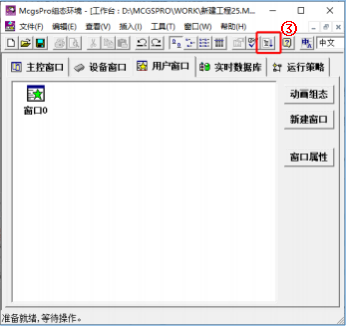

Шаг 5: Откройте проект TPC с помощью McgsPro, нажмите «Загрузить проект ③», откройте страницу «Свойства конфигурации загрузки», выберите режим выполнения «Онлайн» ④, выберите способ подключения «USB-связь» ⑤, а затем нажмите «Загрузить проект ⑥». После того, как система подтвердит успешную загрузку проекта, нажмите кнопку «Начать выполнение ⑦» или кнопку «Войти в среду выполнения» в интерфейсе TPC, чтобы запустить проект для портативного устройства.
