MCGS TPC1071Gn 10,1-дюймовый встроенный сенсорный HMI-экран, четырехъядерный процессор Cortex-A53 1 ГГц, два порта Ethernet.

MCGS TPC1071Gn — это высокопроизводительная интеллектуальная встроенная сенсорная панель HMI от Kunlun Tech серии G, разработанная для различных сценариев применения в промышленной автоматизации. Встроенный мощный четырехъядерный процессор Cortex-A53 с частотой 1 ГГц, 1 ГБ оперативной памяти и 8 ГБ встроенной памяти обеспечивают плавное отображение графики, регистрацию данных и связь с несколькими устройствами. Устройство оснащено 10,1-дюймовым TFT LCD-дисплеем со светодиодной подсветкой, разрешением 1024×600, 262 тыс. цветов и яркостью 300 кд/м². Четырехпроводной резистивный сенсорный экран обеспечивает надежную работу в суровых промышленных условиях. Передняя панель имеет степень защиты IP65, а корпус из литого алюминиевого сплава с серебряным покрытием обеспечивает превосходную помехоустойчивость и соответствует промышленному уровню ЭМС Level-3. Предварительно поддерживается программное обеспечение конфигурации MCgs Pro. Пользователи могут редактировать, загружать и запускать проекты HMI через сеть или USB-накопитель. Множество изолированных интерфейсов связи упрощают подключение к ПЛК, инверторам, сервоприводам и другим полевым устройствам.

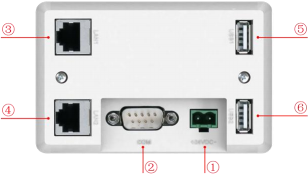

l Размеры изделия

Внешние размеры

способ установки

Размер отверстия

Установка крючка

Угол установки

1.5.1 Сменная батарея

Расположение батареи: на печатной плате внутри изделия TPC. Характеристики батареи: литиевая батарея CR2032 3 В. Для извлечения батареи: снимите защитную пленку с батареи, осторожно поверните зажим положительной клеммы, и батарея автоматически извлечется.

Установка батареи: Сначала вставьте батарею в секцию с зажимом положительной клеммы; затем аккуратно надавите на другой конец под пластиковый зажим. Убедитесь, что оба пластиковых зажима и металлический зажим положительной клеммы установлены правильно.

Во время установки избегайте короткого замыкания между положительным и отрицательным полюсами батареи.

                                                                            Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

В интерфейсе настроек системы войдите в систему TPC, затем нажмите и удерживайте пустое место. 3 Процесс калибровки сенсорного экрана начнётся через несколько секунд.

Калибровка TPC: С помощью стилуса или пальца слегка нажмите и удерживайте центральную точку перекрестия курсора. Когда курсор переместится в следующую точку, отпустите его. Повторяйте это действие, пока не появится сообщение «Измерены новые параметры калибровки». Нажмите кнопку «Подтвердить калибровку», чтобы сохранить и выйти из программы калибровки.

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Трехслойная пленка

Нанесение защитной пленки на TPC эффективно предотвращает попадание пыли, масла и других загрязнений, образующихся в процессе производства, на поверхность. TPC подвержен коррозии, поэтому при необходимости для защиты TPC можно использовать защитную мембрану. Для защиты... В этой статье рассматривается... 1271Gn Мы будем использовать это в качестве примера для объяснения; другие модели будут рассмотрены позже. TPC Шаги по нанесению защитной пленки на экран аналогичны.

Необходимые инструменты: В комплект TPC входит защитная пленка (приобретается у поставщиков экранов), пылезащитная ткань, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Меры предосторожности:

1) Перед нанесением защитной пленки с трехслойной защитой необходимо снять заводскую защитную пленку. Защитная пленка из ПЭТ

2) Трехслойная пленка является расходным материалом. Если края начинают отслаиваться или вздуваться, необходимо наклеить новую пленку.

3) При установке защитной пленки на место, аккуратно подденьте ее с нижнего правого угла передней панели, стараясь не поцарапать уплотнительную пленку.

2 Загрузка проекта

Шаг 1: Используйте источник питания 24 В постоянного тока. После включения и запуска на экране появится индикатор выполнения «Запуск». На этом этапе нажмите... TPC①, и вы перейдете к интерфейсу настройки запуска. Если никаких действий не будет предпринято, вы автоматически перейдете к интерфейсу запуска проекта.

Шаг 2: Нажмите кнопку «Настройки системных параметров» ②. Войдите в интерфейс настроек системы TPC.

Шаг 3: Выберите вкладку «Сетевые настройки» ③ и настройте... IP-адрес TPC 4, IP-адрес TPC по умолчанию — 200.200.200.190.

Шаг 4: Подключите компьютер и... TPC, а также IP-адрес компьютера. Установите IP-адрес подключенного порта LAN TPC в один и тот же сетевой сегмент.

Шаг 5: Используйте MCGS Pro. Откройте проект TPC, нажмите кнопку загрузки проекта ⑤, откройте страницу свойств конфигурации загрузки и выберите режим запуска «Онлайн». Выберите способ подключения «TCP/IP» «Сеть» ⑦. Введите имя целевой машины TPC или IP-адрес ⑧, нажмите «Загрузить проект» (⑨). После успешной загрузки нажмите «Запустить» (⑩) или... TPC. Кнопка «Войти в среду выполнения» в интерфейсе запускает проект на экране.
