Универсальный автоматический выключатель в литом корпусе серии JM1 для наземного и морского применения

Автоматический выключатель в литом корпусе — одна из новых моделей, разработанных нашей компанией с использованием передовых международных технологий проектирования и производства. Этот продукт отличается компактными размерами, высокой отключающей способностью, коротким дугогасительным каналом и высокой виброустойчивостью, что делает его идеальным выбором как для наземного, так и для морского применения.

Номер изделия :
JM1
Минимальный объем заказа (MOQ) :
50
Оплата :
Paypal/TT/Western Union
Происхождение продукта :
Shanghai, China
Время выполнения :
18-30 days
Масса :
1kg

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Автоматические выключатели в литом корпусе (MCCB) подразделяются на четыре типа в зависимости от их номинальной предельной отключающей способности при коротком замыкании (LCU): тип C (базовый), тип L (стандартный), тип M (высокочувствительный) и тип H (сверхвысокочувствительный). Их номинальное напряжение изоляции составляет 800 В (500 В для модели JM1-63), что подходит для низкочастотного коммутирования и низкочастотного пуска двигателей в системах переменного тока с частотой 50 Гц и напряжением до 690 В. Автоматические выключатели в литом корпусе оснащены

Характеристики продукта

Небольшой объем
Высокая высота разрушения
Короткая дуга полета
Антивибрационная защита
Номинальное напряжение изоляции составляет 800 В (для JM1-63 — 500 В).

Модель

Название аксессуара	Нет аксессуары	Контакт для оповещения		Сепаратор	Вспомогательный контакт	Отсутствие напряжения разделитель		Вспомогательный контакт сепаратора		Отсутствие напряжения разделитель	Два комплекта вспомогательных контактов	Отсутствие вспомогательных средств контакты для напряжения разделитель
Метод разделения перегрузки по току	Код	Код		Код	Код	Код		Код		Код	Код	Код
Мгновенный сепаратор	200	208		210	220	230		240		250	260	270
Дуплексный сепаратор	300	308		310	320	330		340		350	360	370
Название аксессуара	Контакт сигнализации для сепаратора		Вспомогательный контакт Контакт сигнализации		Отсутствие напряжения разделитель Контакт для оповещения		Отдельный вспомогательный контакты Контакт для оповещения		Отсутствие напряжения разделитель Контакт для оповещения		Два комплекта вспомогательных устройств контакты Контакт для оповещения	Вспомогательный контакт отсутствие напряжения разделитель Контакт для оповещения
Метод разделения перегрузки по току	Код		Код		Код		Код		Код		Код	Код
Мгновенный сепаратор	218		228		238		248		258		268	278
Дуплексный сепаратор	318		328		338		348		358		368	378

Технические характеристики

Тип	Номинальный ток срабатывания защиты от перегрузки по току (А)
JM1-63	(6), 10, 16, 20, 25, 32, 40, 50, 63
JM1-100	(10), 16, 20, 25, 32, 40, 50, 63, 80, 100
JM1-225	100, 125, 140, 160, 180, 200, 225
JM1-400	225, 250, 315, 350, 400
JM1-630	400, 500, 630
JM1-800	630, 700, 800

Примечание 1: Спецификация 6A включает только электромагнитный (мгновенный) тип; () не является рекомендуемой спецификацией.

Основные технические параметры

1. Тепловой разделитель движения автоматического выключателя обладает антивременными характеристиками, а электромагнитное разделение происходит мгновенно. Характеристики приведены в таблице (для распределения).

Сепаратор Номинальный ток (А)	Термореактивный сепаратор (температура окружающей среды +40℃)			Электромагнитный разделитель Действие ток (А)
Сепаратор Номинальный ток (А)	1. 05ln (Холодное состояние) Время бездействия (ч)	1. 30 лн (в холодном состоянии) Время бездействия (ч)	3. 0ln Характеристика возврата текущий Возврат возможен в течение определенного времени.
10≤In≤63	1	1	5	10ln±20%
63	2	2	8
100	2	2	12	10ln±20%and 5In±20%

2. Для защиты электродвигателей (при температуре окружающей среды 40℃).

Проверить текущее имя	Множитель тока	Назначенное время		Начальное состояние
Проверить текущее имя	Множитель тока	10≤In≤225	225	Начальное состояние
Согласиться не отдельный ток	1. 0			Холодное состояние
Согласованное текущее разделение	1. 2			Жаркое состояние
	1. 5	<4 мин.	<8 мин.	Жаркое состояние
	7. 2	4s	6s	Холодное состояние

3. Рабочий ток электромагнитного сепаратора, используемого для защиты двигателя, составляет 12I ± 20% (А).

4. Когда внешнее напряжение разделителя находится в диапазоне от 70% до 110% от номинального напряжения управляющего источника питания, он может надежно отключить автоматический выключатель.

5. Когда напряжение питания падает до диапазона от 70% до 35% от номинального рабочего напряжения разделителя пониженного напряжения, разделитель пониженного напряжения может надежно отключить автоматический выключатель; когда напряжение питания ниже 35% от номинального рабочего напряжения разделителя пониженного напряжения, разделитель пониженного напряжения может предотвратить замыкание автоматического выключателя; когда напряжение выше 85% от номинального рабочего напряжения разделителя напряжения, отсутствие разделителя напряжения может обеспечить надежное замыкание автоматического выключателя.

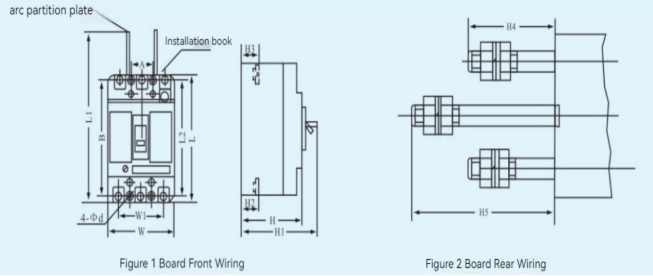

Габаритные и монтажные размеры

Модель	Внешние размеры											Габариты для установки
	Проводка передней панели									Проводка задней панели		Габариты для установки
	W	L	H	W1	L1	H1	H2	H3	L2	H4	H5	A	B	φD
JM1-63L	78	135	74	50	170	90. 5	20	20	117	57	75	25	117	3. 5
JM1-63M	78	135	82	50	170	98. 5	28	28	117	57	75	25	117	3. 5
JM1-100C	92	150	68	60	187	86	24	24	129	63	103	30	129	4. 5
JM1-100L	92	150	68	60	187	86	24	24	129	63	103	30	129	4. 5
JM1-100M	92	150	86	60	187	104	24	24	129	63	103	30	129	4. 5
JM1-100H	92	150	86	60	187	104	24	24	129	63	103	30	129	4. 5
JM1-225C	107	165	86	70	215	110	24	24	144	65	110	35	126	4. 5
JM1-225L	107	165	86	70	215	110	24	24	144	65	110	35	126	4. 5
JM1-225M	107	165	103	70	215	127	24	24	144	65	110	35	126	4. 5
JM1-225H	107	165	103	70	215	127	24	24	144	65	110	35	126	4. 5
JM1-400C	140	257	105	88	357	153	36. 5	36. 5	224	70	120	44	195	7
JM1-400L	140	257	105	88	357	153	36. 5	36. 5	224	70	120	44	195	7
JM1-400M	140	270	105	88	370	153	36. 5	36. 5	234	70	125	44	195	7
JM1-630H	182	270	110	116	370	160	43	43	234	61	121	58	200	7
JM1-630C	182	270	110	116	370	160	43	43	234	61	121	58	200	7
JM1-630L	182	270	110	116	370	160	43	43	234	61	121	58	200	7
JM1-630M	210	280	107	140	380	142	33	33	296	96	96	70	243	7
JM1-800M	210	280	107	140	380	142	33	33	296	96	96	70	243	7
JM1-800H	210	280	107	140	380	142	33	33	296	96	96	70	243	7
