Автоматический выключатель защиты от низкого напряжения в литом корпусе серии DZ10

Автоматические выключатели серии DZ10 соответствуют стандарту GB14048.2 и предназначены для цепей распределения переменного тока, работающих при частоте 50 Гц, напряжении 400 В или ниже и токе до 600 А. Они обеспечивают защиту от перегрузки, пониженного напряжения и короткого замыкания, а также обладают стандартными функциями переключения на низких частотах. Эти выключатели имеют термопластичный изоляционный корпус и четырехзвенный механизм управления, поставляются с несколькими устройствами отключения и предлагают как переднюю, так и заднюю схемы подключения.

Номер изделия :
DZ10
Минимальный объем заказа (MOQ) :
50
Оплата :
Paypal/TT/Western Union
Происхождение продукта :
Shanghai, China
Время выполнения :
18-30 days
Масса :
1kg

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Подходит для распределительных сетей с частотой переменного тока 50 Гц, напряжением до 400 В и током до 600 А, используется для распределения электроэнергии, защиты от перегрузки и пониженного напряжения, а также от короткого замыкания линий электропередачи и оборудования, а также для нечастого отключения и подключения линий электропередачи в нормальных условиях эксплуатации. Данное изделие соответствует стандарту GB14048.2.

Характеристики продукта

Изоляционное основание и крышка изготовлены методом прессования с использованием термопластика.
Рабочий механизм представляет собой четырехзвенный тип.
Распределительные устройства делятся на многофункциональные (оснащенные защитой от перегрузки и короткого замыкания), электромагнитные (оснащенные защитой от короткого замыкания) и терморегулирующие (оснащенные защитой от перегрузки).
Существует два типа способов прокладки проводов: спереди и сзади.

Модель

Категория вложений

Без

вложения

Шунт

сепаратор возбуждения

Вспомогательный контакт

Отсутствие разделителя напряжения

Шунт

Вспомогательный сепаратор

Отсутствие шунта

разделитель

Два комплекта

вспомогательные контакты

Отсутствие напряжения

разделитель

Вспомогательный контакт

Метод разделения кодов

Нет релиза

Теплоотвод

Электромагнитное соединение

Технические характеристики

Модель		ДЗ10-100			ДЗ10-250	ДЗ10-600
Номинальное рабочее напряжение/Ue(В)		AC380
Инм(А)		100			250	600
Количество полюсов		2. 3
Номинальный ток сепаратора/ln(А)		15 20	25. 30 40. 50	60. 80 100	100. 120. 140. 150. 170. 200. 250	200. 250. 300. 350. 400. 500. 600
Сепараторный ток Ir(×ln)	Дуплексная структура	10
	Электромагнитный тип	10			5, 10	5, 10
Номинальный предел короткого замыкания (кА)	AC380В	6	10	12	20	25
	COS φ	0. 7	0. 5	0. 3	0. 3	0. 25
Номинальное напряжение шунтирующего сепаратора (В)		AC:220. 380
Отсутствие номинального напряжения для разделителя напряжения (В)		AC:220. 380
Электрический приводной механизм (v)		AC:220 AC:380
Вспомогательный контакт		AC380В До двух открытых и двух закрытых			AC380В До четырех открытых и четырех закрытых	AC380В До шести открытых и шести закрытых помещений.
Продолжительность жизни (тысячи раз)	Электрооборудование	5			4	2
	Машины и оборудование	10			8	6
Частота работы (раз/час)		60			30	30

*Обычно текущее значение параметра мгновенного действия составляет 10 дюймов. Если пользователю необходимы другие значения параметров, пожалуйста, свяжитесь с нашей компанией.

2. Характеристика обратного временного ограничения срабатывания защиты от перегрузки по току при размыкании автоматического выключателя в условиях перегрузки (обратное временное действие) и одновременном включении всех полюсов при температуре окружающего воздуха +40℃.

Проверить текущее имя	Начальное состояние	В	Назначенное время
			Инм=100(А)		Инм(А)
			Inm≤63	63	250	600
Договорились не разделять текущие	Холодный	1. 05	1h	2h	2h
Согласованное текущее разделение	Горячий	1. 3	1h	2h	2h
Возвратный ток	Холодный	3	Время возврата
			5s	8s	8s	12-е

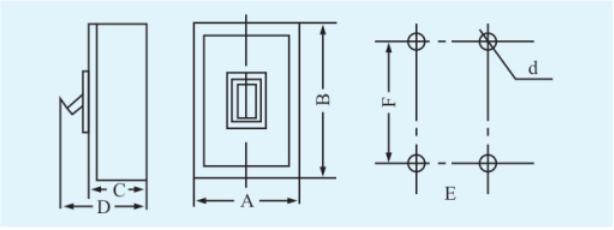

Габаритные и монтажные размеры

Оболочечный ток (А)	A	B	C	D	E	F	φd
100	108	153	86	105	35	135	5
250	156	278	105	143	51	240	9
600	212	398	109	150	70	360	11
