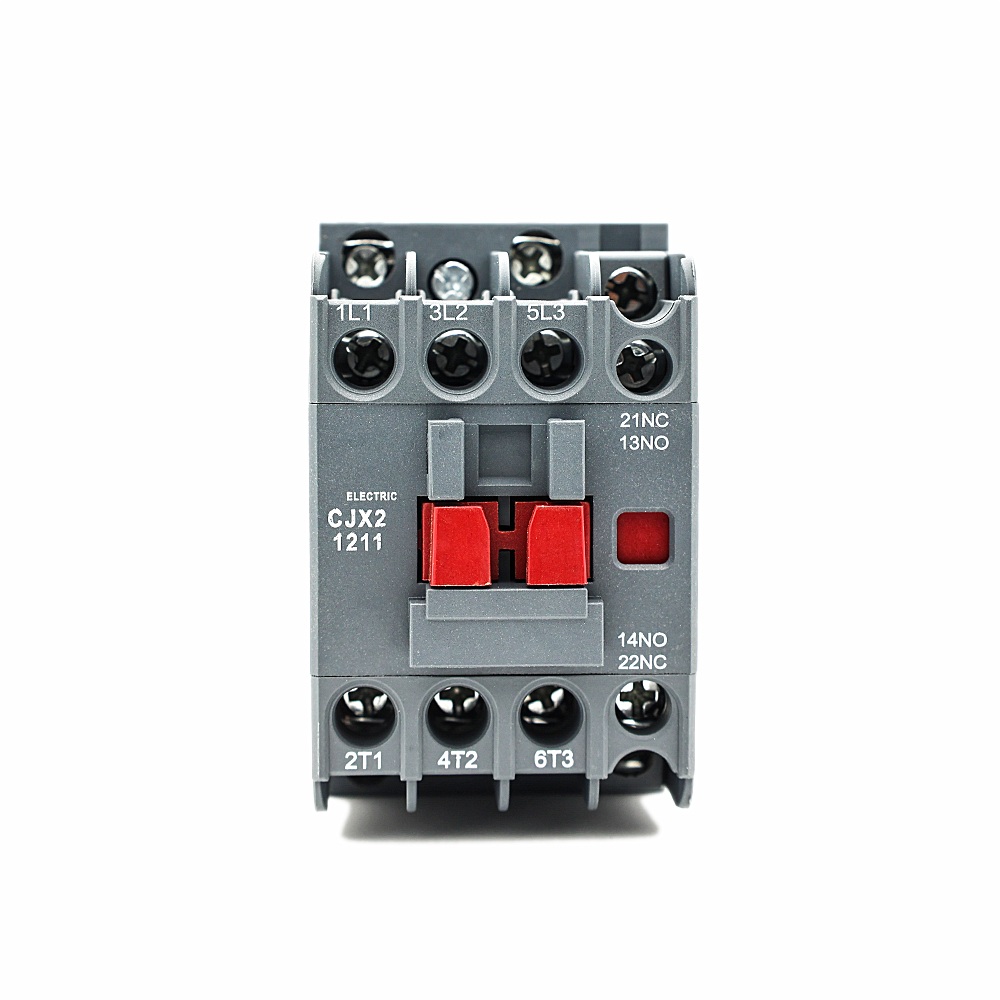

Высокопроизводительный электромагнитный контактор переменного тока серии CJX2

Контакторы переменного тока серии CJX2 — это высокопроизводительные, компактные и надежные электромеханические коммутационные устройства, предназначенные для цепей переменного тока. Они в основном используются для управления запуском, остановкой и работой трехфазных двигателей переменного тока и других промышленных нагрузок, и широко применяются в системах управления промышленной автоматизацией, распределительных щитах и проектах модернизации оборудования.

Номер изделия :
CJX2
Минимальный объем заказа (MOQ) :
50
Оплата :
Paypal/TT/Western Union
Происхождение продукта :
Anhui, China
Время выполнения :
18-30 days
Масса :
1kg

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Характерный

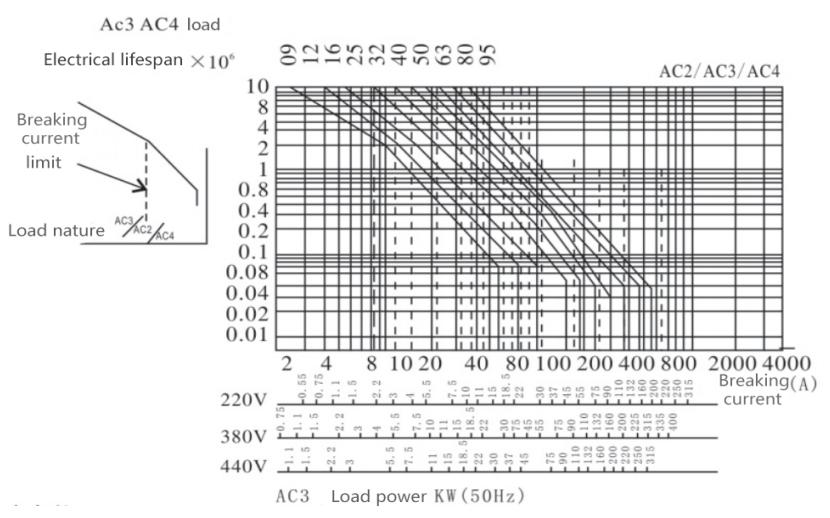

1. Кривая ресурса электропитания

2. Технические параметры основной цепи

Модель	Номинальное напряжение изоляции (В)	Согласованная температура Текущая(А)	Номинальный рабочий ток 400 В переменного тока 3(А)	Мощность управления (кВт)					Количество контакты	Примечания
Модель	Номинальное напряжение изоляции (В)	Согласованная температура Текущая(А)	Номинальный рабочий ток 400 В переменного тока 3(А)	230 В	400 В	415 В	440 В	690В	Количество контакты	Примечания
CJX2-0910 -0901	690	20	9	22	4	4	4	5. 5	3P+NO 3P+NC	Способ установки Установка двух винтов Установка направляющей рейки диаметром 35 мм.
CJX2-1210 -1201		20	12	3	5. 5	5. 5	5. 5	7. 5	3P+NO 3P+NC
CJX2-1810 -1801		32	18	4	75	9	9	9	3P+NO 3P+NC
CJX2-2510 -2501		40	25	5. 5	11	11	11	15	3P+NO 3P+NC
CJX2-3210 -3201		50	32	7. 5	15	15	15	18. 5	3P+NO 3P+NC
CJX2-4011		60	40	11	18. 5	22	22	30		Способ установки 1. Установка трех винтов. 2. Установка направляющих диаметром 75 мм или 35 мм.
CJX2-5011		80	50	15	22	25	30	33
CJX2-6511		80	65	18. 5	30	37	37	37	3P+NO
CJX2-8011		125	80	22	37	45	45	45	3P+NC
CJX2-9511		125	95	25	45	45	45	45

3. Параметры катушки

Модель				CJX2-09	CJX2-12	CJX2-18	CJX2-25	CJX2-32	CJX2-40	CJX2-50	CJX2-65	CJX2-80	CJX2-95
Напряжение втягивания 50/60 Гц (А)				(0,85~1,1) Us	(0,85~1,1) Us	(0,85~1,1) Us	(0,85~1,1) Us	(0,85~1,1) Us	(0,85~1,1) Us	(0,85~1,1) Us	(0,85~1,1) Us	(0,85~1,1) Us	(0,85~1,1) Us
Напряжение срабатывания 50/60 Гц (А)				(0,2~0,75) Us	(0,2~0,75) Us	(0,2~0,75) Us	(0,2~0,75) Us	(0,2~0,75) Us	(0,2~0,75) Us	(0,2~0,75) Us	(0,2~0,75) Us	(0,2~0,75) Us	(0,2~0,75) Us
катушка власть	50 Гц	закрывать	(VA)	70	70	110	110	110	200	200	200	200	200
	50 Гц	держать	(VA)	8	8	11	11	11	20	20	20	20	20
	60 Гц	закрывать	(VA)	80	80	115	115	115	200	200	200	200	200
	60 Гц	держать	(VA)	8	8	11	11	11	20	20	20	20	20
		власть рассеивание	(В)	1. 8-2. 7	1. 8-2. 7	3-4	3-4	3-4	6-10	6-10	6-10	6-10	6-10

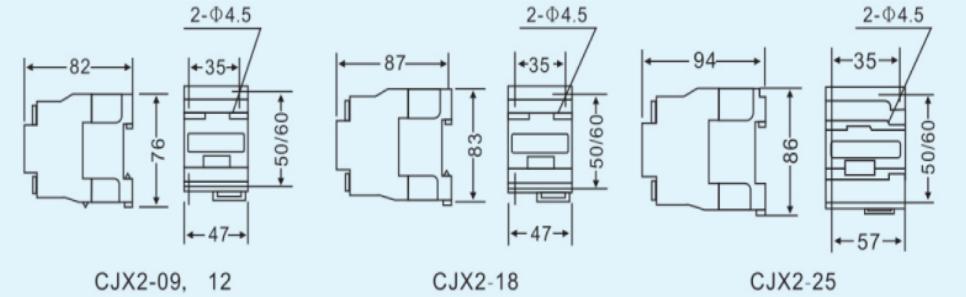

Типичные габаритные размеры для внешнего вида и монтажа.

Примечание: Для облегчения технического обслуживания и модернизации существующего оборудования и приборов пользователями наша компания специально разработала переходную монтажную пластину для замены контактора переменного тока серии CJ10 на контактор переменного тока серии CJX2. Альтернативные характеристики и параметры работы приведены в таблице 5.

Альтернативная модель Технические характеристики	Номинальный рабочий ток (А)	Электрический срок службы AC3 (X10⁴) раз	Механическая жизнь (X10⁵) раз	Объем (см³)	Масса (кг)
CJ10-10	10	60	300	467	0. 48
CJX2-12	12	100	1000	247	0. 32
CJ10-20	20	60	300	1094	1
CJX2-25	25	80	800	437	0. 49
CJ10-40	40	60	300	1682	1. 8
CJX2-40	40	80	800	1058	1. 1
CJ10-60	60	60	300	4169	4. 45
CJX2-65	65	60	800	1058	1. 1
CJ10-100	100	60	300	5809	6. 27
CJX2-95	95	60	800	1446	1. 4
