MCGS TPC7032Tx 7-дюймовая резистивная промышленная сенсорная панель HMI, 24 В постоянного тока, без порта Ethernet.

MCGS TPC7032Tx — это экономичное решение. Встраиваемый универсальный человеко-машинный интерфейс среднего и высокого класса Человеко-машинный интерфейс для промышленных автоматизированных систем в условиях ограниченного пространства. Отличается компактными размерами. 7-дюймовый TFT ЖК-дисплей Эта панель оснащена 4-проводным резистивным сенсорным экраном, многоядерным процессором Cortex-A7 с частотой 800 МГц, 128 МБ оперативной памяти и флэш-памятью.

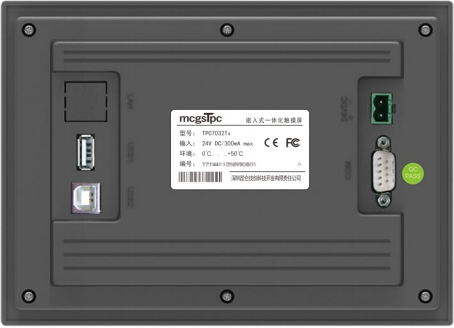

Устройство оснащено встроенной изоляцией питания и последовательного порта для обеспечения высокой помехоустойчивости. Коммуникационные возможности включают изолированные порты COM1 (RS232) и COM2 (RS485), 1 порт USB Host и 1 порт USB Slave. Загрузка и выгрузка проектов осуществляется через USB-кабель или USB-флешку (порт Ethernet отсутствует). Отлично работает с программным обеспечением для настройки McgsPro. Передняя панель с классом защиты IP65 защищает от пыли и брызг воды, сертифицирована CE и FCC для использования в промышленном оборудовании по всему миру. Корпус из матового серого инженерного пластика для панельного монтажа.

l Размеры изделия

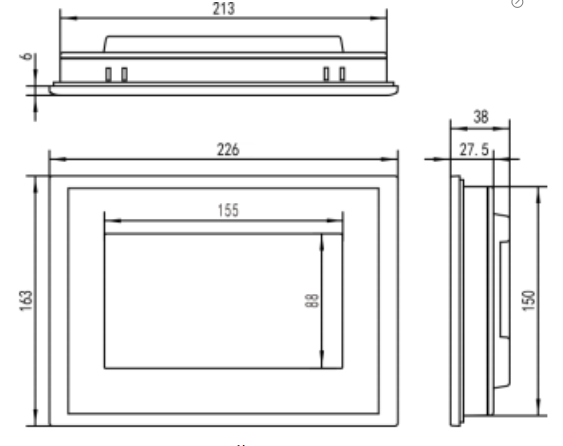

Внешние размеры

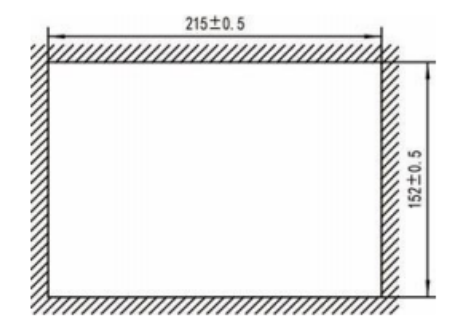

Размер отверстия

способ установки

Примечание перед установкой: передняя часть винтов должна быть практически заподлицо с краем подвеса.

Установка крючка

Угол установки

Расположение батареи: на печатной плате внутри изделия TPC.

Технические характеристики батареи: литиевая батарея CR2032 3 В

Извлечение батареи: Снимите защитную пленку с поверхности батареи, осторожно потяните за фиксатор положительной клеммы, и батарея автоматически выскочит.

Установка батареи: Сначала вставьте батарею в зажим положительной клеммы, затем аккуратно надавите на другой конец, пока он не войдет под пластиковый зажим. Убедитесь, что батарея правильно установлена ​​как в пластиковых зажимах, так и в металлическом зажиме положительной клеммы.

1.5.1 Сменная батарея

Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

В интерфейсе настроек системы войдите в систему TPC, затем нажмите и удерживайте пустое место. 3 Процесс калибровки сенсорного экрана начнётся через несколько секунд.

Калибровка TPC: С помощью стилуса или пальца слегка нажмите и удерживайте центральную точку перекрестия курсора. Когда курсор переместится в следующую точку, отпустите его.

Повторяйте это действие до тех пор, пока не появится сообщение «Измерены новые параметры калибровки».

Нажмите кнопку «Подтвердить калибровку», чтобы сохранить и выйти из программы калибровки.

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Трехслойная пленка

Нанесение тройной защитной пленки на TPC позволяет эффективно предотвратить загрязнение и коррозию, вызванные пылью, масляными пятнами и другими веществами, образующимися в процессе производства. Поэтому при необходимости TPC можно защитить тройной защитной пленкой. В этом разделе в качестве примера рассматривается модель 1271Gn; этапы нанесения пленки для других моделей TPC аналогичны.

Инструменты для подготовки: соответствующая тройная защитная пленка для TPC (приобретается через канал продаж TPC), безпылевая салфетка, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Меры предосторожности:

1) Перед нанесением тройной защитной пленки необходимо снять заводскую защитную пленку из ПЭТ.

2) Тройная защитная пленка является расходным материалом. При обнаружении отслоения или образования пузырьков по краям ее следует заменить новой.

3) При замене тройной защитной пленки отклейте ее с нижнего правого угла передней панели.

Будьте осторожны, чтобы не поцарапать запечатанную пленку.

2 Загрузка проекта

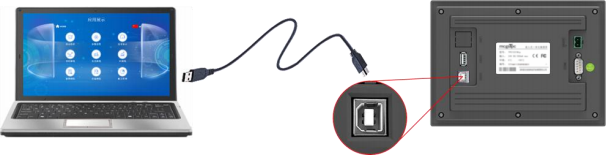

Шаг 1: Подключите компьютер к дополнительному порту монитора с помощью USB-кабеля.

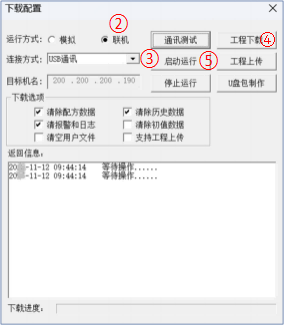

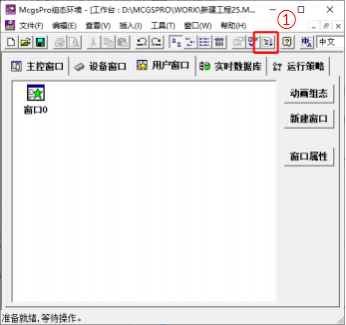

Шаг 2: Откройте проект TPC с помощью McgsPro. Нажмите «Загрузить проект⑤», откройте страницу свойств загруженной конфигурации, выберите режим работы «Онлайн»⑥, выберите тип подключения «Сеть TCP/IP»⑦, введите IP-адрес целевой машины (с именем TPC)⑧ и нажмите «Загрузить проект⑨». После успешной загрузки, как указано в подсказке, нажмите «Старт»⑩ или кнопку «Войти в среду выполнения» в интерфейсе TPC, чтобы запустить проект для настольных компьютеров.
