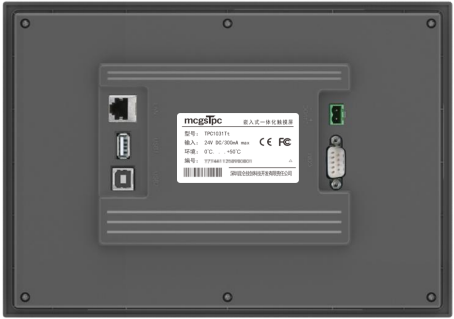

MCGS HMI TPC1031Tt — встроенный интегрированный промышленный сенсорный HMI-экран с диагональю 10,1 дюйма.

MCGS TPC1031Tt — это Встраиваемые универсальные HMI-системы среднего и высокого класса Сенсорный экран (человеко-машинный интерфейс), разработанный для проектов промышленной автоматизации. Оснащен 10,1-дюймовым экраном с 262 тысячами цветов. ЖК-экран TFTБлагодаря 4-проводной резистивной сенсорной панели и многоядерному процессору Cortex-A7 с частотой 800 МГц, это устройство обеспечивает стабильную визуальную производительность и надежную обработку данных для заводского оборудования, подключения ПЛК, мониторинга оборудования и управления работой на месте.

Встроенная электрическая изоляция для силовых и последовательных интерфейсов значительно повышает помехоустойчивость. Передняя панель имеет степень защиты IP65, эффективно защищая от пыли, брызг масла и влаги. Устройство работает с программным обеспечением McgsPro на китайском и английском языках, поддерживает загрузку проектов через Ethernet, порты USB Host и Slave, что удобно для отладки программ и технического обслуживания в полевых условиях.

l Размеры изделия

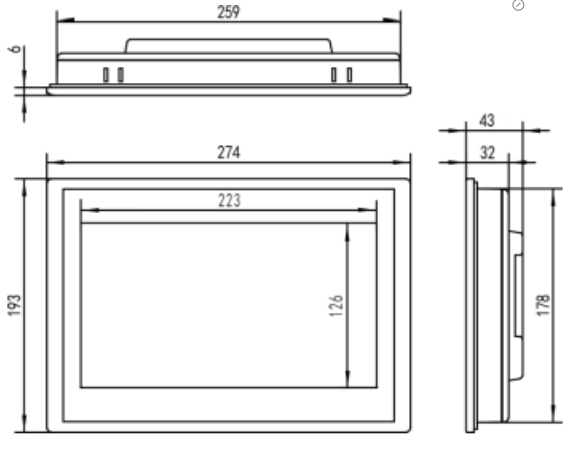

Внешние размеры

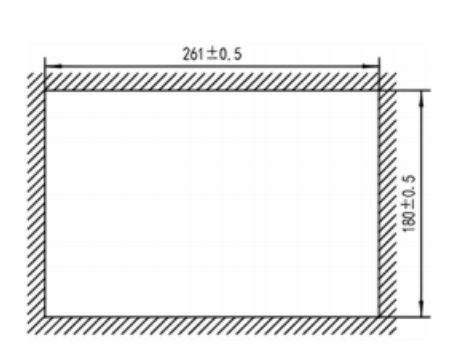

Размер отверстия

способ установки

Примечание перед установкой: передняя часть винтов должна быть практически заподлицо с краем подвеса.

Установка крючка

Угол установки

Расположение батареи: на печатной плате внутри изделия TPC.

Технические характеристики батареи: литиевая батарея CR2032 3 В

Извлечение батареи: Снимите защитную пленку с поверхности батареи, осторожно потяните за фиксатор положительной клеммы, и батарея автоматически выскочит.

Установка батареи: Сначала вставьте батарею в зажим положительной клеммы, затем аккуратно надавите на другой конец, пока он не войдет под пластиковый зажим. Убедитесь, что батарея правильно установлена ​​как в пластиковых зажимах, так и в металлическом зажиме положительной клеммы.

1.5.1 Сменная батарея

Извлеките батарею. Установите батарею.

1.5.2 Калибровка сенсорного экрана

В интерфейсе настроек системы войдите в систему TPC, затем нажмите и удерживайте пустое место. 3 Процесс калибровки сенсорного экрана начнётся через несколько секунд.

Калибровка TPC: С помощью стилуса или пальца слегка нажмите и удерживайте центральную точку перекрестия курсора. Когда курсор переместится в следующую точку, отпустите его.

Повторяйте это действие до тех пор, пока не появится сообщение «Измерены новые параметры калибровки».

Нажмите кнопку «Подтвердить калибровку», чтобы сохранить и выйти из программы калибровки.

Слегка и точно поместите палец в центр перекрестия курсора и удерживайте его не менее одной секунды, пока цель перемещается по экрану. Повторите это действие.

1.5.3 Трехслойная пленка

Нанесение тройной защитной пленки на TPC позволяет эффективно предотвратить загрязнение и коррозию, вызванные пылью, масляными пятнами и другими веществами, образующимися в процессе производства. Поэтому при необходимости TPC можно защитить тройной защитной пленкой. В этом разделе в качестве примера рассматривается модель 1271Gn; этапы нанесения пленки для других моделей TPC аналогичны.

Инструменты для подготовки: соответствующая тройная защитная пленка для TPC (приобретается через канал продаж TPC), безпылевая салфетка, антистатическое экологически чистое чистящее средство и валик.

Этапы выполнения операции:

1) Очистите экран. Используйте тряпку для удаления пыли, чтобы удалить грязь с передней панели и предотвратить образование пузырьков при нанесении защитной пленки. Если поверхность TPC сильно загрязнена, используйте чистящее средство, чтобы очистить загрязнения в щелях по краям.

2) Снимите заводскую защитную пленку из ПЭТ и очистите поверхность от остатков клея, чтобы предотвратить образование пузырьков во время нанесения.

3) Отклейте уголок защитной пленки с правой стороны. Совместите правую сторону пленки с правой стороной TPC. Левой рукой медленно снимите защитную пленку, а правой рукой, равномерно надавливая, аккуратно прижмите пленку к экрану справа налево.

4) После нанесения пленки, используйте валик, чтобы плотно прижать клеевую основу и предотвратить образование пузырьков воздуха.

Меры предосторожности:

1) Перед нанесением тройной защитной пленки необходимо снять заводскую защитную пленку из ПЭТ.

2) Тройная защитная пленка является расходным материалом. При обнаружении отслоения или образования пузырьков по краям ее следует заменить новой.

3) При замене тройной защитной пленки отклейте ее с нижнего правого угла передней панели.

Будьте осторожны, чтобы не поцарапать запечатанную пленку.

2 Загрузка проекта

Шаг 1: Подключите источник питания 24 В постоянного тока к TPC. После включения на экране отобразится индикатор выполнения с сообщением: «Нажмите и удерживайте сенсорный экран, чтобы войти в интерфейс конфигурации системы». На этом этапе коснитесь TPC①, чтобы войти в интерфейс конфигурации при запуске; если никаких действий не будет предпринято, система автоматически перейдет в операционный интерфейс.

Шаг 2: Нажмите кнопку «Настройки параметров системы» ②, чтобы войти в интерфейс настроек системы TPC.

Шаг 3: Выберите вкладку «Сетевые настройки» ③, затем настройте IP-адрес TPC ④; IP-адрес TPC по умолчанию — 200.200.200.190.

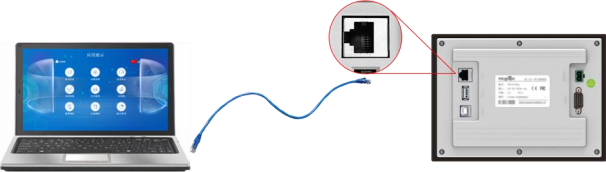

Шаг 4: Подключите компьютер к TPC с помощью сетевого кабеля и установите IP-адрес компьютера в ту же подсеть, что и IP-адрес порта локальной сети TPC, к которому он подключен.

Шаг 5: Откройте проект TPC с помощью McgsPro. Нажмите «Загрузить проект⑤», откройте страницу свойств загруженной конфигурации, выберите режим работы «Онлайн»⑥, выберите тип подключения «Сеть TCP/IP»⑦, введите IP-адрес целевой машины (с именем TPC)⑧ и нажмите «Загрузить проект⑨». После успешной загрузки, как указано в подсказке, нажмите «Старт»⑩ или кнопку «Войти в среду выполнения» в интерфейсе TPC, чтобы запустить проект для настольных компьютеров.
